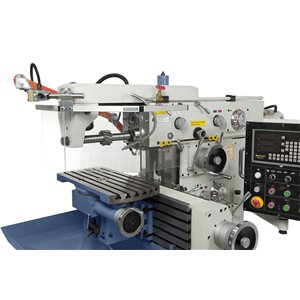

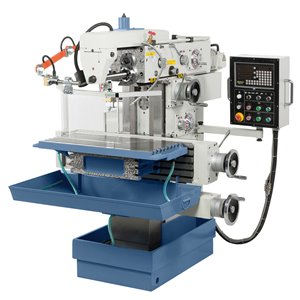

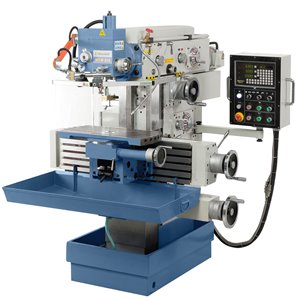

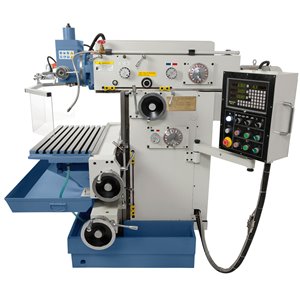

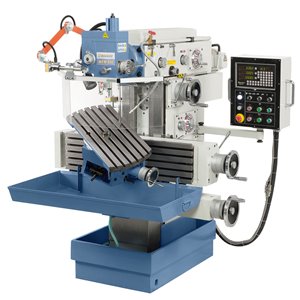

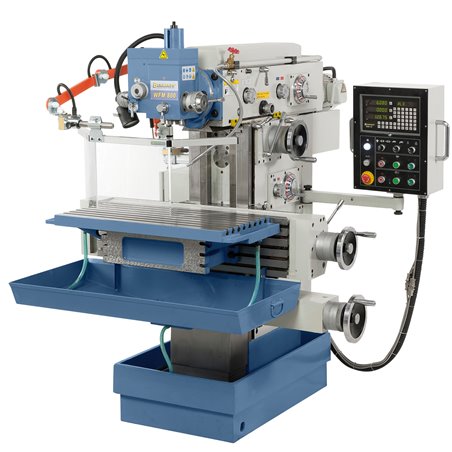

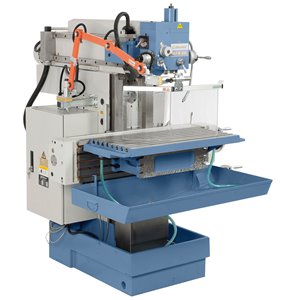

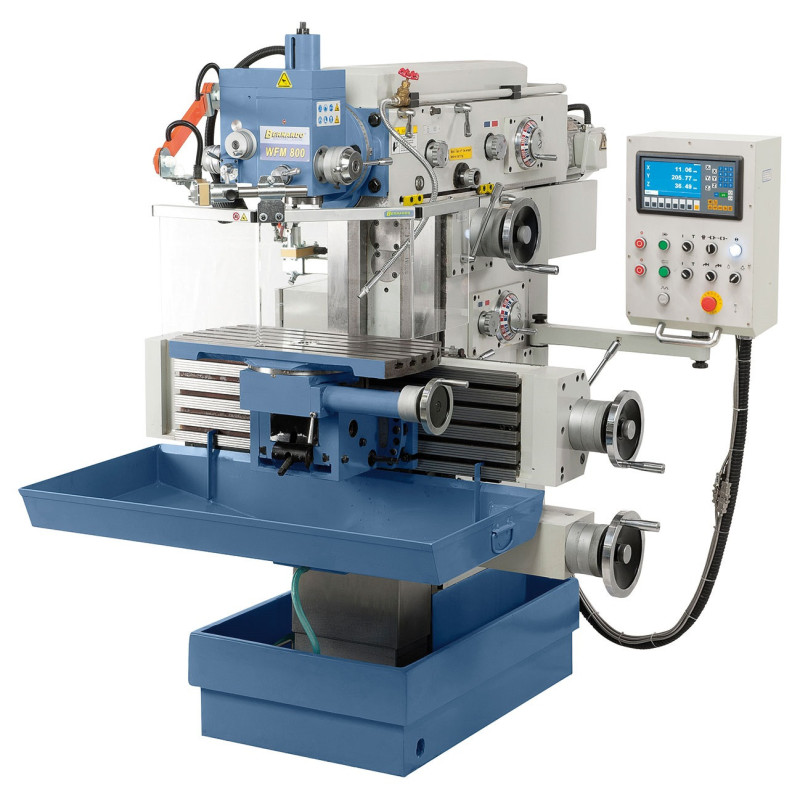

Werkzeugfräsmaschine WFM 800 Bernardo Fräsmaschine

02-1304XL
Bernardo

Die konventionelle Universal-Werkzeugfräsmaschine WFM 800 ist füt die Bearbeitung von Werkstückgewichten bis 300 kg ausgelegt. Durch die stabile und schwere Graugusskonstruktion und der hohen Steifigkeit der Maschinenbaugruppen erfüllt dieses Modell die besten Voraussetzungen für genaues Arbeiten. Ihr Einsatzbereich ist hauptsächlich im Werkzeug- und Formenbau, sowie im Modell- und Musterbau.



38.032,40 €
inkl. MwSt.
Menge
10 Artikel

  Sicherheitsrichtlinien

Datensicherheit: SSL geschützt

Beschreibung

Tischgröße

800 x 400 mm

Vertikale Aufpannfläche

950 x 250 mm

Verfahrweg Längs (x)

500 mm

Verfahrweg Quer (y)

350 mm

Verfahrweg Vertikal (z)

400 mm

Tischbelastung

300 kg

Vertikalfräskopf



Spindeldrehzahl

(18) 40 - 2000 U/min

Spindelaufnahme

ISO 40

Pinolenhub

60 mm

Pinolenvorschub

0,03 / 0,06 / 0,12 mm/U

Ausladung max.

520 mm

Abstand Spindel / Tisch

5 - 405 mm

Spindelkopf Schwenkbereich

-90° bis +90°

Horizontalfräskopf



Spindeldrehzahl

(18) 40 - 2000 U/min

Spindelaufnahme

ISO 40

Abstand Horizontalspindel / Tisch

35 - 435 mm

Vorschubgeschwindigkeiten



x-Achse

(18) 10 - 500 mm/min

y-Achse

(18) 10 - 500 mm/min

z-Achse

(18) 10 - 500 mm/min

Eilgang (x / y / z)

1200 mm/min

T-Nuten (Anzahl / Breite / Abstand)

8 / 14 mm / 45 mm

T-Nuten Vertikaltisch (Anzahl / Breite / Abstand)

5 / 14 mm / 45 mm

Vorschubmotor

1,5 kW

Hauptmotor

3,0 kW

Maschinenabmessung (L x B x H)

1460 x 2080 x 1720 mm

Gewicht ca.

2200kg

  • Einstellung der Vorschubgeschwindigkeit einfach und präzise mittels Handrad
  • Serienmäßig mit Manuell-, Automatik- und Eilgangvorschüben in allen drei Achsen ausgestattet
  • Ausgestattet mit Zentralschmierung für die Führungsbahnen

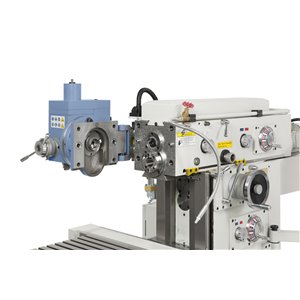

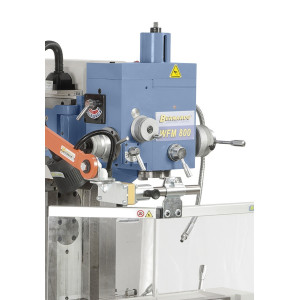

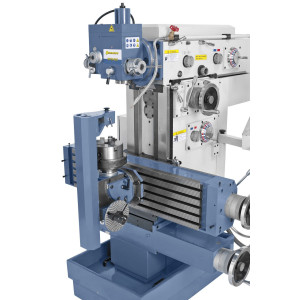

  • Wegschwenkbarer Vertikalfräskopf mit Pinolenverstellung und drei automatischen Bohrvorschüben
  • Maschinenständer in schwerer Gussausführung garantiert ein vibrationsfreies Arbeiten und hohe Genauigkeit

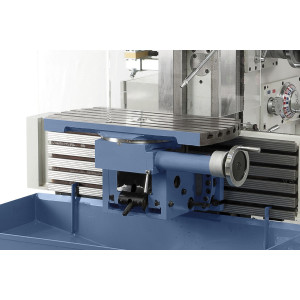

  • Vertikale Aufspannfläche mit 5 T-Nuten wahlweise zum Spannen des Arbeitstisches, des Universal-Schwenktisches bzw. großer Werkstücke
  • Gehärtete und präzisionsgeschliffene Führungen gewährleisteneine hohe Arbeitsgenauigkeit
  • Wirtschaftliche Bearbeitung verschiedenster Werkstoffe durch die optimale Abstimmung der freiwählbaren Spindeldrehzahl und der Vorschübe
  • Übersichtlich angebrachte Schaltelemente für die Drehzahl- und Vorschubeinstellung
  • Unentbehrliche Maschine im Werkzeugbau, Formenbau, Ausbildungsstätten, Industrie, Modellbau, Musteranfertigung, usw.



Lieferumfang:

  • 3-Achs-Positionsanzeige
  • Anzugspindel M16
  • LED-Maschinenleuchte
  • Kühlmitteleinrichtung
  • Vorschub für x-, y- und z-Achse
  • Horizontal-Gegenlager
  • Langer Fräsdorn ISO 40/22 mm
  • Langer Fräsdorn ISO 40/27 mm
  • Kombi-Aufsteckfräsdorn ISO 40 / 22 mm, ISO 40 / 27 mm
  • Adapter ISO 40 / MK 1, ISO 40 / MK 2, ISO 40 / MK 3
  • Spannzangenfutter mit Spannzangen 4 - 16 mm
  • Universelle Schutzeinrichtung
  • Späneauffangblech
  • Bedienwerkzeug



Lieferbares Sonderzubehör: (nicht im standardmäßigen Lieferumfang enthalten)
  • Universal - Schwenktisch 630 x 300 mm (Art.Nr.:02-1305)
  • Vertikal - Teilapparat (Art.Nr.:02-1306)
  • Schwenkbarer Stoßkopf (Art.Nr.:02-1307)
  • Plan- und Ausdrehkopfset diam. 75 mm mit Aufnahme MK 4, inkl. Bohrstangen (Art.Nr.:25-1020)
  • Aufnahmeschaft für Plan- und Ausdrehkopf ISO 40 (Art.Nr.:25-1011)
  • Fräser-Spannzangenfutter-Set ER 40, ISO 40, 3-25 mm, 16-tlg. (Art.Nr.:26-1011)
  • Adapter ISO 40 / MK 2 (Art.Nr.:26-1067)
  • Adapter ISO 40 / MK 3 (Art.Nr.:26-1068)
  • Adapter ISO 40 / MK 4 (Art.Nr.:26-1069)
  • Horizontal- u. Vertikalrundtisch HV 10 - 250 mm (Art.Nr.:27-1002)
  • Halb-Universal-Teilkopf BS-1 (Art.Nr.:27-1046)
  • Spannwerkzeugsortiment 58-tlg., 14 mm, M 12 (Art.Nr.:28-1001)
  • Weitspann-Maschinenschraubstock FJ 125 (Art.Nr.:28-2086)
  • Hydraulischer Maschinenschraubstock VH 125 mit Drehteller (Art.Nr.:28-2089)
  • Hochdruck-Maschinenschraubstock mit Drehteller PHV 160 (Art.Nr.:28-2121)
  • Parallelunterlagen-Satz 28-tlg. (Art.Nr.:35-1020)
  • Satz Schaft-Schruppfräser HSS TiN-beschichtet, 6 - 25 mm, 10-tlg. (Art.Nr.:42-1016)
  • Satz Schaftfräser TiN-beschichtet, 3 - 20 mm, 20-tlg. (Art.Nr.:42-1020)
  • Planfräser 75° - diam. 80 mm / B 27 mm (Art.Nr.:42-1085)
  • Kombi-Aufsteckfräsdorn ISO 40 / 27 mm (Art.Nr.:26-1058)
  • Maschinenschuh NE 120 (Art.Nr.:53-2011)
  • Universal-Kühlmittelkonzentrat RK 12, im 5 l Kanister (Art.Nr.:54-1206)

Wichtig: Bitte beachten Sie, dass einige Bilder in unseren Angeboten, die Maschinen teilweise mit Sonderzubehör zeigen die aber nicht immer im Lieferumfang enthalten sind! Beachten Sie bitte daher immer den angegebenen Lieferumfang und fragen im Zweifelsfall bei uns an!
