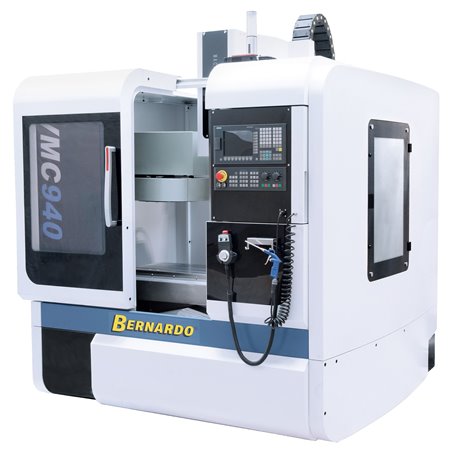

VMC 940 Bernardo CNC Fräsmaschine Sinumerik 828D
Das CNC-Vertikalbearbeitungszentrum VMC 940 mit der Siemens Sinumerik 828D Steuerung
Sicherheitsrichtlinien
Datensicherheit: SSL geschützt
Beschreibung
Das CNC-Fräsmaschine VMC 940 ist wahlweise mit einer Siemens Sinumerik 828D Steuerung und einem 16-fach Werkzeugwechsler ausgestattet. Durch die kompakte Bauweise, einer Tischgröße von 920 x 400 mm sowie den großen Verfahrwegen ist dieses Modell ideal zur Bearbeitung von kleinen und mittelgroßen Serien in der Produktion, aber auch zur Einzelteilanfertigung im Formen- bzw. Maschinenbau sowie im Ausbildungsbereich wird dieses Modell mit Erfolg eingesetzt.
Beschreibung
- Präzisions-Linearführungen und leistungsstarke Servoantriebe für hohe Eilgangsgeschwindigkeiten in allen Achsen und hoher Werkstückbelastung
- Maschinenvollverkleidung mit einer Schiebetüre und 2 Seitentüren für einfachen Zugang
- Hohe Wirtschaftlichkeit durch die umfangreiche Serienausstattung sowie einer Vielzahl an optionalem Zubehör
- Stabiles Gussgestell in Starr-Bettbauweise für hohe Laufruhe und beste Fräsleistungen
- Automatischer 16-fach Werkzeugwechsler in Karussellbauweise
- Präzisions-Kugelumlaufspindeln mit vorgespannten Muttern in allen 3 Achsen
- Zentralschmierung für die Führungsbahnen und Kugelumlaufspindeln
- Ergonomisch angebrachte Bedienelemente am schwenkbaren Bedienpult
- Massiver, großer Kreuztisch, präzise oberflächenbearbeitet
Lieferumfang

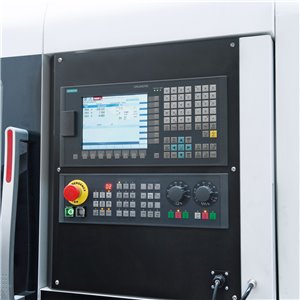

- Siemens Sinumerik Steuerung 828D
- Elektronisches Handrad mit Not-Aus-Taster
- Siemens Servoantriebe für alle 3 Achsen
- 16-fach Werkzeugwechsler
- Spiralspäneförderer
- Präzisions-Linearführung in allen Achsen
- Automatische Spindelausblasfunktion
- Automatische Spindelorientierung
- Maschinenvollverkleidung mit 1 vorderen Schiebetüre
- CE-Sicherheitsglas
- Sicherheitsverriegelung
- LED-Maschinenleuchte
- Automatische Zentralschmierung
- Druckluft-Handpistole
- Teleskopabdeckung in x-, y- und z-Achse
- Kühlmitteleinrichtung
Technische Spezifikationen
|
Arbeitsbereich |
|
|
Tischabmessung |
920 x 400 mm |
|
Spindelaufnahme |
BT 40 |
|
Spindeldrehzahl, stufenlos |
40 - 8000 U/min |
|
Verfahrweg x-Achse |
700 mm |
|
Verfahrweg y-Achse |
400 mm |
|
Verfahrweg z-Achse |
500 mm |
|
Abstand Spindelnase - Tischoberfläche |
90 - 590 mm |
|
Ausladung |
440 mm |
|
Tischbelastbarkeit |
400 kg |
|
T-Nuten (Anzahl / Breite / Abstand) |
3 / 14 mm / 120 mm |
|
Vorschub |
|
|
Arbeitsvorschub x-, y- und z-Achse |
2,5 - 6000 mm/min |
|
Eilgang x- und y-Achse |
30.000 mm/min |
|
Eilgang z-Achse |
24.000 mm/min |
|
Genauigkeiten |
|
|
Positioniergenauigkeiten |
± 0,005 mm |
|
Wiederholgenauigkeiten |
± 0,003 mm |
|
Werkzeugträger |
|
|
Anzahl Werkzeugplätze |
16 Stk. |
|
Werkzeuggröße Ø x L max. |
150 x 350 mm |
|
Werkzeuggewicht max. |
8 kg |
|
Werkzeugwechselzeit, Werkzeug / Werkzeug |
7 sek. |
|
|
|
|
Motorleistung Spindelmotor |
5,5 kW |
|
Maschinenabmessung (B x T x H) |
2050 x 2300 x 2600 mm |
|
Gewicht ca. |
3300 kg |
Artikeldetails
02-1346XL
Besondere Bestellnummern
- ean13
- 9009468061128
