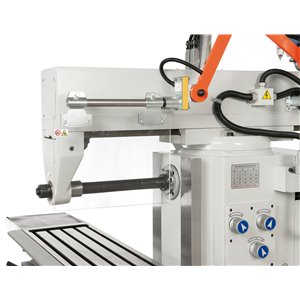

UWF 95 N Vario Bernardo Universal Fräsmaschine

02-1247XL

Die Universalfräsmaschine UWF 95 N Vario wurde speziell zum wirtschaftlichen Herstellen von Einzelwerkstücken und kleinen Serien mit hoher Präzision konzipiert. Durch die große Bedienerfreundlichkeit eignet sich dieses Modell besonders für den Maschinenbau, Anlagenbau, Produktion und Einzelteilanfertigung.

24.561,60 €
inkl. MwSt.
Menge
Nicht auf Lager

  Sicherheitsrichtlinien

Datensicherheit: SSL geschützt

Beschreibung

Weiters ist dieses Modell mit einer variablen Drehzahlregelung der Vertikalspindel für ein optimales Einstellen der Schnittgeschwindigkeit ausgestattet.

Tischgröße

1325 x 320 mm

Spindelaufnahme

ISO 40

Spindeldrehzahl vertikal, stufenlos

110 - 475 / 460 - 2000 U/min

Spindeldrehzahl horizontal

(12) 40 - 1300 U/min

Pinolenhub

120 mm

Pinolenvorschub

0,08 / 0,15 / 0,25 mm/U

Verfahrweg (x / y / z)

1000 / 290 / 400 mm

Ausladung

150 - 770 mm

Tisch schwenkbar

-45° bis +45°

Spindelkopf Schwenkbereich

-90° bis +90°

Abstand Spindel / Tisch

120 - 520 mm

Vorschubbereich längs

(8) 22 - 420 mm/min

Vorschubbereich quer

(8) 22 - 393 mm/min

Vorschubbereich vertikal

(8) 6 - 112 mm/min

Eilgang x-, y- und z-Achse

1290 / 1208 / 513 mm/min

T-Nutengröße

14 mm

Motorleistung vertikal

 2,2 kW

Motorleistung horizontal

2,2 kW

Maschinenabmessung (B x T x H)

2030 x 1960 x 2400 mm

Gewicht ca.

2075 kg

  • Variable Drehzahleinstellung (Vertikalspindel) durch Delta-Frequenzumrichter mit optimalem Drehmomentverlauf und annähernd konstante Drehzahl unter Last
  • Vielseitige Anwendungsmöglichkeiten im allgemeinen Maschinenbau, Produktion, Einzelteilanfertigung,...
  • Komfortables Wechseln der Fräswerkzeuge durch pneumatische Werkzeugklemmung
  • Schnelle Tischverstellung in allen Achsen durch automatischen Tischvorschub mit Eilgangsfunktion
  • Großdimensionierter Kreuztisch mit T-Nuten, präzise oberflächenbearbeitet
  • x-Achsenverstellung des Tisches erfolgt an der Vorderseite
  • Wirtschaftliche Bearbeitung verschiedenster Werkstoffe durch die optimale Abstimmung der frei wählbaren Spindeldrehzahlen und der Vorschübe
  • Erhöhte Produktivität durch serienmäßige Positionsanzeige in allen 3 Achsen



Lieferumfang:

  • 3-Achs-Positionsanzeige
  • Anzugsspindel M 16
  • Horizontalgegenlager
  • Frequenzumrichter
  • Verstellbare Schutzeinrichtung
  • Schutzabdeckung zum Horizontalfräsen
  • Adapter ISO 40/MK 4, ISO 40/MK 3, ISO 40/MK 2, ISO 40/B18
  • Langer Fräsdorn ISO 40/27 mm, ISO 40/40 mm
  • Kühlmitteleinrichtung
  • Pneumatische Werkzeugklemmung (DIN 2080)
  • LED-Maschinenleuchte
  • Bedienwerkzeug



Lieferbares Sonderzubehör: (nicht im standardmäßigen Lieferumfang enthalten)

  • Plan- und Ausdrehkopfset diam. 75 mm mit Aufnahme MK 4, inkl. Bohrstangen (Art. Nr.: 25-1020)
  • Aufnahmeschaft für Plan- und Ausdrehkopf ISO 40 (Art. Nr.: 25-1011)
  • Fräser-Spannzangenfutter-Set ER 40, ISO 40,  3 - 25 mm, 16-tlg. (Art. Nr.: 26-1011)
  • Adapter ISO 40 / MK 2 (Art. Nr.: 26-1067)
  • Adapter ISO 40 / MK 3 (Art. Nr.: 26-1068)
  • Adapter ISO 40 / MK 4 (Art. Nr.: 26-1069)
  • Horizontal- u. Vertikalrundtisch HV 10 - 250 mm (Art. Nr.: 27-1002)
  • Halb-Universal-Teilkopf BS-1 (Art. Nr.: 27-1046)
  • Spannwerkzeugsortiment 58-tlg., 14 mm, M 12 (Art. Nr.: 28-1001)
  • Weitspann-Maschinenschraubstock FJ 125 (Art. Nr.: 28-2086)
  • Weitspann-Maschinenschraubstock FJ 150 (Art. Nr.: 28-2087)
  • Hydraulischer Maschinenschraubstock VH 125 mit Drehteller (Art. Nr.: 28-2089)
  • Hydraulischer Maschinenschraubstock VH 150 mit Drehteller (Art. Nr.: 28-2090)
  • Hochdruck-Maschinenschraubstock PHV 160 mit Drehteller (Art. Nr.: 28-2121)
  • Parallelunterlagen-Satz 28-tlg. (Art. Nr.: 35-1020)
  • Spiralbohrer HSS mit Morsekonus MK 2 / 3, 9-tlg., 14,5 - 30 mm, Tin-besch., Satz B (Art. Nr.: 41-1051)
  • Satz Schaft-Schruppfräser HSS TIN-beschichtet, 6 - 25 mm, 10-tlg. (Art. Nr.: 42-1016)
  • Satz Schaftfräser TIN-beschichtet, 3 - 20 mm, 20-tlg. (Art. Nr.: 42-1020)
  • Planfräser 75° - diam. 80 mm / B 27 mm (Art. Nr.: 42-1085)
  • Kombi-Aufsteckfräsdorn ISO 40 / 27 mm (Art. Nr.: 26-1058)
  • Maschinenschuh NE 120 (Art. Nr.: 53-2011)
  • Universal-Kühlmittelkonzentrat RK 12, 5 Liter Kanister (Art. Nr.: 54-1206)

Wichtig: Bitte beachten Sie, dass einige Bilder in unseren Angeboten, die Maschinen teilweise mit Sonderzubehör zeigen die aber nicht immer im Lieferumfang enthalten sind! Beachten Sie bitte daher immer den angegebenen Lieferumfang und fragen im Zweifelsfall bei uns an!
