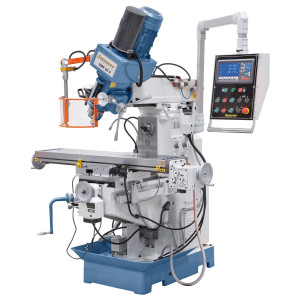

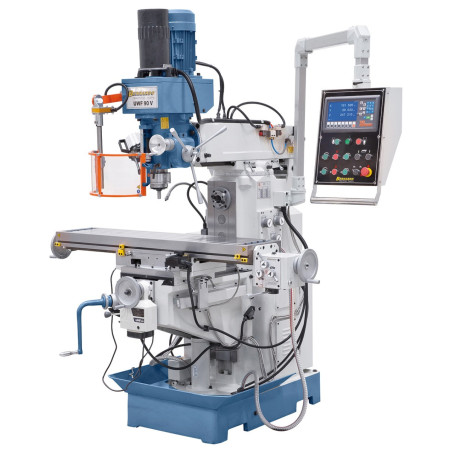

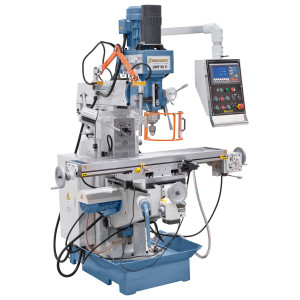

UWF 90 V - 1270 inkl. 3-Achs-DRO und pneumatischer Klemmung Universalfräsmaschine

02-1231XL
Bernardo

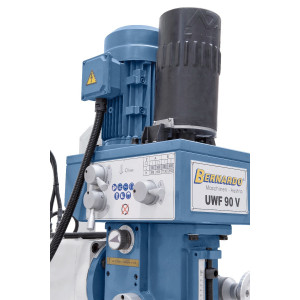

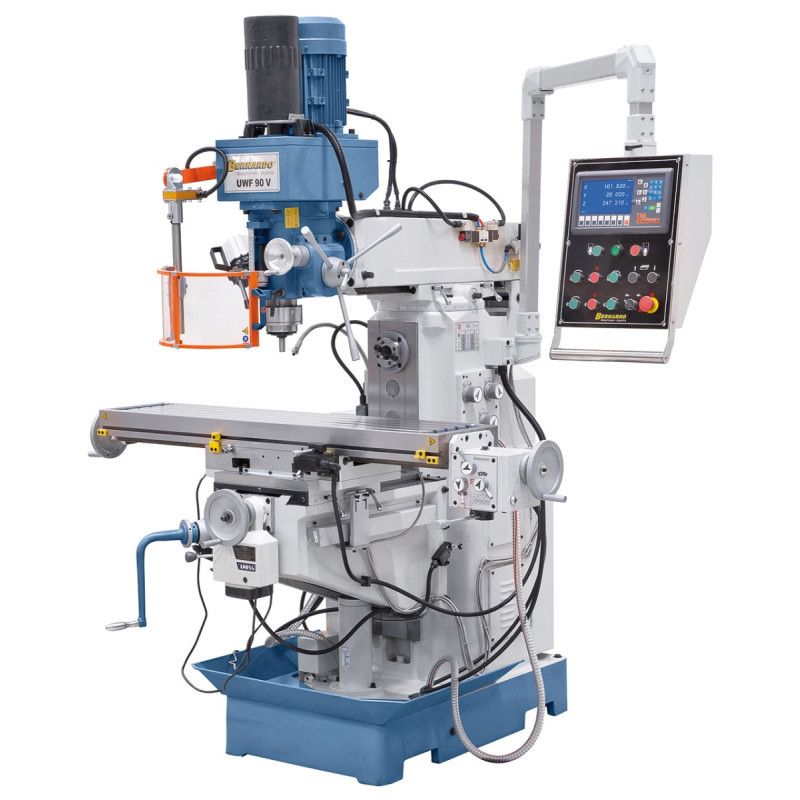

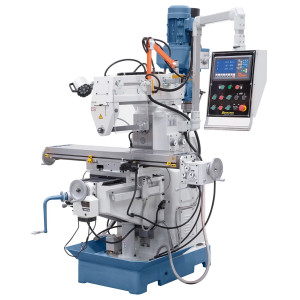

Die Universalfräsmaschine UWF 90 V mit Varioantrieb ist serienmäßig mit Vorschüben in x- und y-Achse ausgestattet. Der Tischhub (z-Achse) erfolgt komfortabel mittels Positioniermotor. Durch die vielseitigen Anwendungsmöglichkeiten und dem umfangreichen Lieferumfang

15.946,00 €
13.554,10 € 15% sparen
inkl. MwSt.
Menge
Nicht auf Lager

  Sicherheitsrichtlinien

Datensicherheit: SSL geschützt

Beschreibung

Produkteigenschaften:

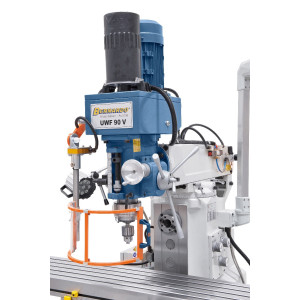

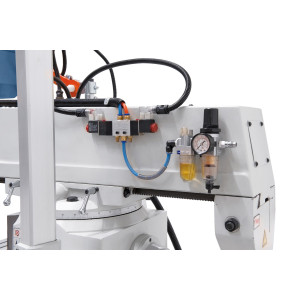

  • Komfortables Wechseln der Fräswerkzeuge durch pneumatische Werkzeugklemmung
  • Vielseitige Anwendungsmöglichkeiten im allgemeinen Maschinenbau, Produktion, Einzelteilanfertigung,...

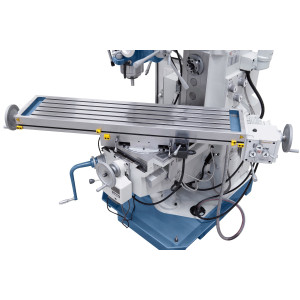

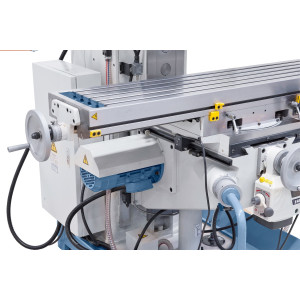

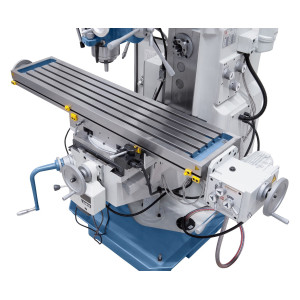

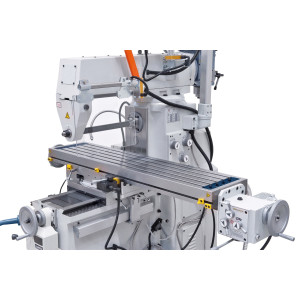

  • Serienmäßig mit automatischem Tischvorschub in x- und y-Achse und Eilgangsfunktion
  • Positioniermotor für z-Achse im Lieferumfang enthalten
  • Automatischer Pinolenvorschub (0,08 - 0,25 mm/U) im Lieferumfang enthalten
  • Maschinenständer in schwerer Gussausführung für vibrationsfreies Arbeiten
  • Erhöhte Produktivität durch serienmäßige digitale 3-Achs-Positionsanzeige
  • Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
  • Optimal geeignet für Einzel- und Kleinserien

Technische Daten:

Tischgröße

1270 x 280 mm

Spindelaufnahme

ISO 40

Spindeldrehzahl vertikal

(8) 90 – 2000 U/min

Spindeldrehzahl horizontal

(12) 40 – 1300 U/min

Pinolenhub

120 mm

Pinolenvorschub

0,08 / 0,15 / 0,25 mm/U

Verfahrweg längs (x)

750 mm*

Verfahrweg quer (y)

230 mm

Verfahrweg vertikal (z)

300 mm

Ausladung

240 – 740 mm

Tisch schwenkbar

-45° bis +45°

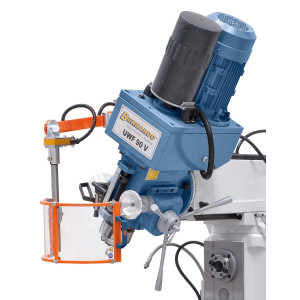

Spindelkopf Schwenkbereich

-90° bis +90°

Abstand Spindel / Tisch

125 – 425 mm

Vorschubbereich längs

(8) 32 – 700 mm/min

Eilgang z-Achse

660 mm/min

T-Nutengröße

14 mm

Motorleistung vertikal

2,2 kW

Motorleistung horizontal

2,2 kW

Maschinenabmessung (B x T x H)

1750 x 1500 x 2200 mm

Gewicht ca.

1310 kg




* manuell

Lieferumfang:

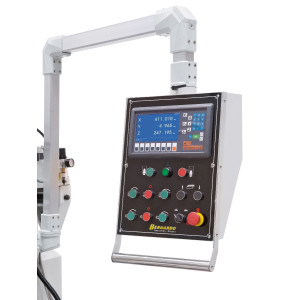

  • 3-Achs-Digitalanzeige ES-12 H mit LCD-Display
  • Pneumatische Werkzeugklemmung (DIN 2080)
  • Anzugsspindel M 16
  • Horizontalgegenlager
  • Verstellbare Schutzeinrichtung
  • Schutzabdeckung zum Horizontalfräsen
  • Adapter ISO 40 / B18, ISO 40/MK 3
  • Reduzierhülse MK 3 / 2
  • Langer Fräsdorn ISO 40/27 mm, ISO 40/32 mm
  • Kühlmitteleinrichtung
  • LED-Maschinenleuchte
  • Bedienwerkzeug
