UWF 80 EN inkl. 3-Achs-Digitalanzeige u. Vorschub y-Achse Bernardo

02-1211BXL
Bernardo

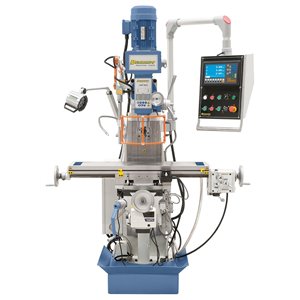

Die robuste Universalfräsmaschine UWF 80 E ist durch die Kombination von Horizontal- und Vertikalspindel für die Produktion von Einzel- und Kleinserien geeignet. Durch die Tischaufspannfläche von 1000 x 240 mm können auch größere Werkstücke einfach bearbeitet werden.

11.781,00 €
10.602,90 € 10% sparen
inkl. MwSt.
Menge
Nicht auf Lager

  Sicherheitsrichtlinien

Datensicherheit: SSL geschützt

Beschreibung

Technische Daten:

Tischgröße

1000 x 240 mm

Spindelaufnahme

ISO 40

Spindeldrehzahl vertikal

(8) 115 - 1750 U/min

Spindeldrehzahl horizontal

(9) 60 - 1350 U/min

Pinolenhub

125 mm

Verfahrweg längs (x)

590mm

Verfahrweg quer (y)

180 mm

Verfahrweg vertikal (z)

320 mm

Abstand Spindel / Tisch

0 - 375 mm

Ausladung

230 - 685 mm

Tisch schwenkbar

-45° bis +45°

Spindelkopf Schwenkbereich

-90° bis +90°

Vorschubbereich, längs

(8) 32 - 700 mm/min

T-Nutengröße

16 mm

Motorleistung vertikal

0,85 / 1,5 kW

Motorleistung horizontal

1,5 kW

Maschinenabmessung (B x T x H)

1500x 1430 x 2100 mm

Gewicht ca.

980 kg

Besonderheiten:

  • Vielseitige Anwendungsmöglichkeiten durch die Horizontal- bzw. Vertikalspindel
  • Frästisch 45° rechts - links schwenkbar
  • Hohe Rundlaufgenauigkeit durch Kegelrollenlager (≤0,015 mm)
  • Komfortable Drehzahleinstellung der Frässpindeln
  • Schwenkbarer Fräskopf von -90° bis +90°
  • Tischaufspannfläche 1000 x 240 mm
  • Automatischer Tischvorschub in x- und y-Achse inklusive Eilgang

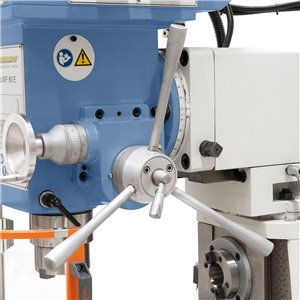

  • Fräsen: Pinolenzustellung über Handrad
  • Bohren: Pinolenzustellung über Sterngriff
  • Handgrobvorschub auf Handfeinvorschub mittels Kupplung umschaltbar
  • Rechts- Linkslaufeinrichtung zum Gewindeschneiden
  • Schwalbenschwanzführung des Getriebekopfes
  • Präzise oberflächenbearbeiteter Kreuztisch mit T-Nuten



Lieferumfang:

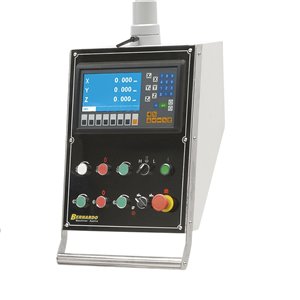

  • 3-Achs-Digitalanzeige ES-12 H mit LCD-Display
  • Anzugsspindel M 16
  • LED-Maschinenleuchte
  • Kühlmitteleinrichtung
  • Automatischer Frästischvorschub für x-Achse
  • Automatischer Frästischvorschub für y-Achse
  • Adapter ISO 40/MK 3
  • Adapter ISO 40/MK 2
  • Adapter ISO 40/B 18
  • Langer Fräsdorn ISO40/27 mm
  • Verstellbare Schutzeinrichtung

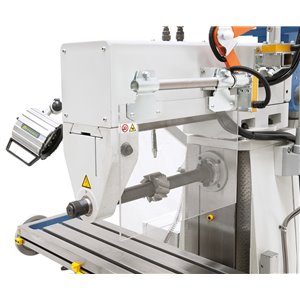

  • Schutzabdeckung zum Horizontalfräsen
  • Horizontalgegenlager



Lieferbares Sonderzubehör:

  • Plan- und Ausdrehkopfset diam. 75 mm mit Aufnahme MK 4, inkl. Bohrstangen (Art.Nr.:25-1020)
  • Aufnahmeschaft für Plan- und Ausdrehkopf ISO 40 (Art.Nr.:25-1011)
  • Fräser-Spannzangenfutter-Set ER 40, ISO 40, 3-25 mm, 16-tlg. (Art.Nr.:26-1011)
  • Adapter ISO 40 / MK 2 (Art.Nr.:26-1067)
  • Adapter ISO 40 / MK 3 (Art.Nr.:26-1068)
  • Adapter ISO 40 / MK 4 (Art.Nr.:26-1069)
  • Horizontal- u. Vertikalrundtisch HV 8 - 200 mm (Art.Nr.:27-1001)
  • Halb-Universal-Teilkopf BS-1 (Art.Nr.:27-1046)
  • Spannwerkzeugsortiment 58-tlg., 16 mm, M 14 (Art.Nr.:28-1002)
  • Weitspann-Maschinenschraubstock FJ 125 (Art.Nr.:28-2086)
  • Hydraulischer Maschinenschraubstock VH 125 mit Drehteller (Art.Nr.:28-2089)
  • Kantentaster diam. 10 mm / 10 mm (Art.Nr.:32-1065)
  • Parallelunterlagen-Satz 28-tlg. (Art.Nr.:35-1020)
  • Konusbohrerkassette Satz B, MK 2/3, 14,5 - 30 mm, 9-tlg. (Art.Nr.:41-1051)
  • Satz Schaft-Schruppfräser HSS TiN-beschichtet, 6 - 25 mm, 10-tlg (Art.Nr.:42-1016)
  • Satz Schaftfräser TiN-beschichtet, 3 - 20 mm, 20-tlg. (Art.Nr.:42-1020)
  • Planfräser 75° - diam. 80 mm / B 27 mm (Art.Nr.:42-1085)
  • Kombi-Aufsteckfräsdorn ISO 40 / 27 mm (Art.Nr.:26-1058)
  • Maschinenschuh NE 120 (Art.Nr.:53-2011)
  • Universal-Kühlmittelkonzentrat RK 12, im 5 l Kanister (Art.Nr.:54-1206)

Wichtig: Bitte beachten Sie, dass einige Bilder in unseren Angeboten, die Maschinen teilweise mit Sonderzubehör zeigen die aber nicht immer im Lieferumfang enthalten sind! Beachten Sie bitte daher immer den angegebenen Lieferumfang und fragen im Zweifelsfall bei uns an!
