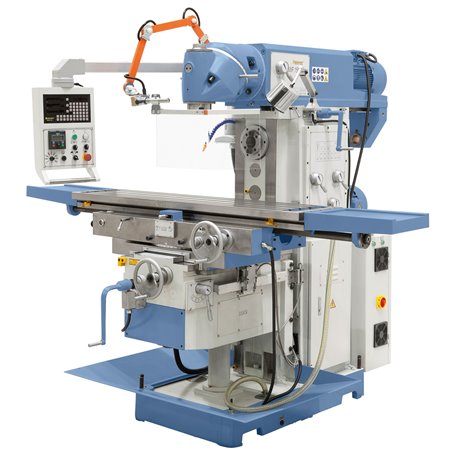

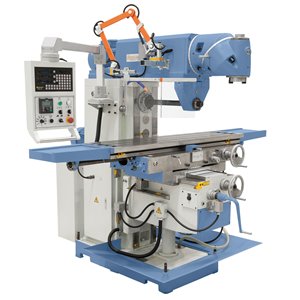

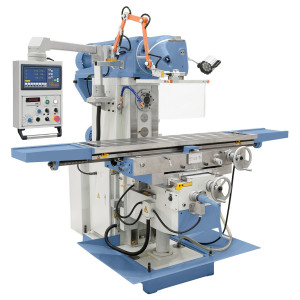

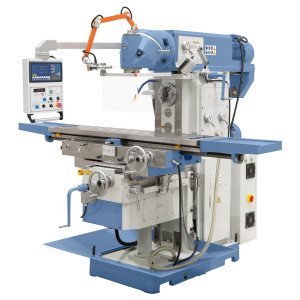

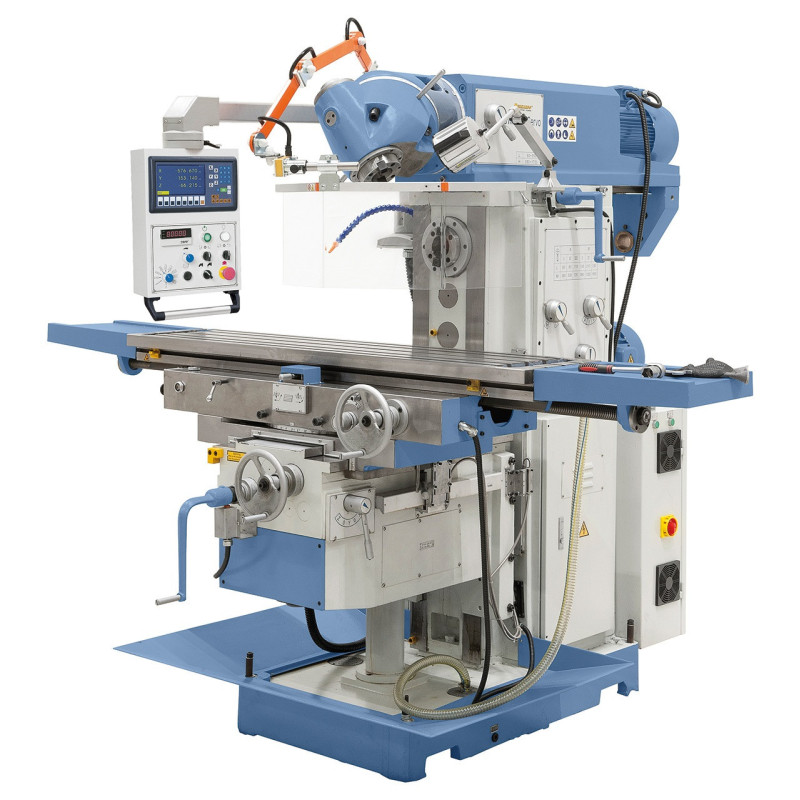

UWF 150 V Servo Bernardo Universal Fräsmaschine

02-1284XL

Dieses Modell ist eine sehr stabil gebaute Universalfräsmaschine mit verschiebbarem Oberarm und großer Tischaufspannfläche. Die großdimensionierten Führungen in allen Achsen garantieren auch bei hoher Tischbelastung ein Höchstmaß an Stabilität und Präzision. Dieses Modell ist mit einer variablen Drehzahleinstellung für die Vertikalspindel ausgestattet.

29.750,00 €
inkl. MwSt.
Menge
Nicht auf Lager

  Sicherheitsrichtlinien

Datensicherheit: SSL geschützt

Beschreibung

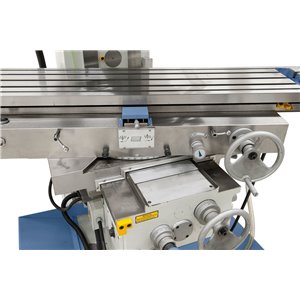

Tischgröße

1600 x 360 mm

Spindelaufnahme horizontal

ISO 50

Spindelaufnahme vertikal

ISO 50

Spindeldrehzahl horizontal

(12) 60 - 1800 U/min

Spindeldrehzahl vertikal

(2) 60 - 350 / 350 - 1750 U/min

Verfahrweg längs (x)

1300 mm

Verfahrweg quer (y)

300 mm

Verfahrweg vertikal (z)

400 mm

Abstand Spindel / Tisch horizontal

15 - 415 mm

Abstand Spindel / Tisch vertikal

185 - 585 mm

Ausladung

215 - 840 mm

Tisch schwenkbar

-45° bis +45°

Max. Werkstückgewicht

300 kg

Vorschubbereich längs

(8) 30 - 750 mm/min

Vorschubbereich quer

(8) 20 - 500 mm/min

Vorschubbereich vertikal

(8) 15 - 375 mm/min

Eilgang x-, y- und z-Achse

1200 / 800 / 600 mm/min

T-Nuten (Anzahl / Breite / Abstand)

3 / 18 mm / 80 mm

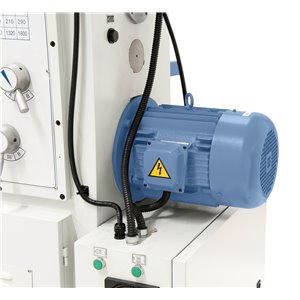

Motorleistung horizontal

5,5 kW

Motorleistung vertikal

5,5 kW

Servomotor (Drehmoment / Leistung)

10 Nm / 1,5 kW

Kühlmittelpumpe Leistung

90 W

Kühlmittelpumpe Fördermenge

25 l/min

Maschinenabmessung (B x T x H)

2530 x 2200 x 2300 mm

Gewicht ca.

2695 kg

  • Variable Drehzahleinstellung (Vertikalspindel) durch Delta-Frequenzumrichter mit optimalem
  • Drehmomentverlauf und annähernd konstante Drehzahl unter Last
  • Gehärtete und präzisionsgeschliffene Führungen gewährleisten eine hohe Arbeitsgenauigkeit

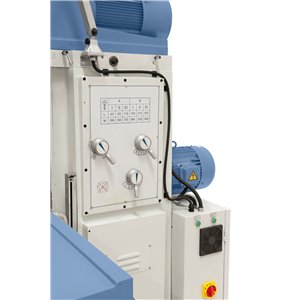

  • Übersichtlich angebrachte Schaltelemente für die Drehzahl- und Vorschubeinstellung

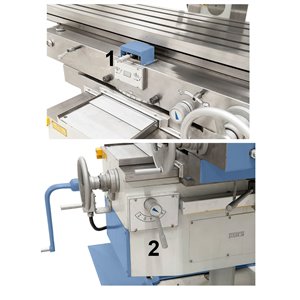

  • Fein abgestufte Vorschübe in allen Achsen, mittels Servomotor angetrieben
  • Serienmäßig mit Eilgang in x-, y- und z-Achse zur Reduzierung der Nebenzeiten

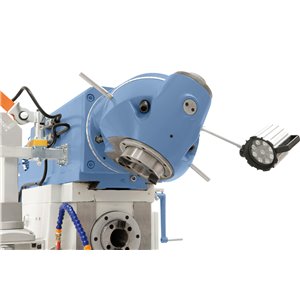

  • Universalfräskopf System „Huron“, einstellbar auf sämtliche Winkelpositionen
  • Wirtschaftliche Bearbeitung verschiedenster Werkstoffe durch die optimale
  • Abstimmung der frei wählbaren Spindeldrehzahlen und Vorschüben
  • Zentralschmierung in x- und y-Achse im Lieferumfang enthalten



Lieferumfang:

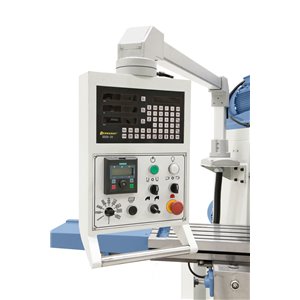

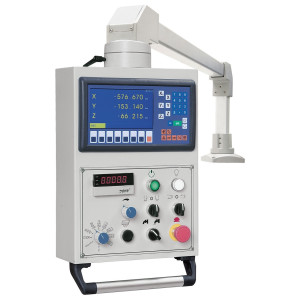

  • 3-Achs-Positionsanzeige
  • Anzugsspindel M 24
  • LED-Maschinenleuchte
  • Kühlmitteleinrichtung
  • Horizontal-Gegenlager
  • Kühlmittelwanne
  • Vorschub für x-, y- und z-Achse
  • Universelle Schutzeinrichtung
  • Langer Fräsdorn ISO 50/27 mm, ISO 50/32 mm
  • Kombi-Aufsteckfräsdorn ISO 50/32 mm
  • Reduzierhülse ISO 50 / MK 4
  • Zentralschmierung für x- und y-Achse
  • Bedienwerkzeug



Lieferbares Sonderzubehör: (nicht im standardmäßigen Lieferumfang enthalten)

  • Weitspann-Maschinenschraubstock FJ 150 (Art. Nr. 28-2087)
  • Hydraulischer Maschinenschraubstock VH 150 mit Drehteller (Art. Nr. 28-2090)
  • Hochdruck-Maschinenschraubstock PHV 160 (Art. Nr. 28-2121)
  • Fräser-Spannzangenfutter-Set ER 40, ISO 50, 3 - 25 mm, 16-tlg. (Art. Nr. 26-1012)
  • Halb-Universal-Teilkopf BS-1 (Art. Nr. 27-1046)
  • Horizontal- und Vertikalrundtisch HV 10 (Art. Nr. 27-1002)
  • Spannwerkzeugsortiment 58-tlg., 18 mm, M 16 (Art. Nr. 28-1003)
  • Parallelunterlagen-Satz 28-tlg. (Art. Nr. 35-1020)
  • Schaft-Schruppfräser TiN-beschichtet, 6 - 25 mm, 10-tlg. (Art. Nr. 42-1016)
  • Planfräser 75° - diam. 125 mm (Art. Nr. 42-1087)
  • Plan- und Ausdrehkopf diam. 75 mm, inkl. Bohrstangen (Art. Nr. 25-1020)
  • Maschinenschuh NE 120 (Art. Nr. 53-2011)
  • Universal-Kühlmittelkonzentrat RK 12, im 5 l Kanister (Art. Nr. 54-1206)

Wichtig: Bitte beachten Sie, dass einige Bilder in unseren Angeboten, die Maschinen teilweise mit Sonderzubehör zeigen die aber nicht immer im Lieferumfang enthalten sind! Beachten Sie bitte daher immer den angegebenen Lieferumfang und fragen im Zweifelsfall bei uns an!

Artikeldetails
02-1284XL

Besondere Bestellnummern

ean13
9009468052614
