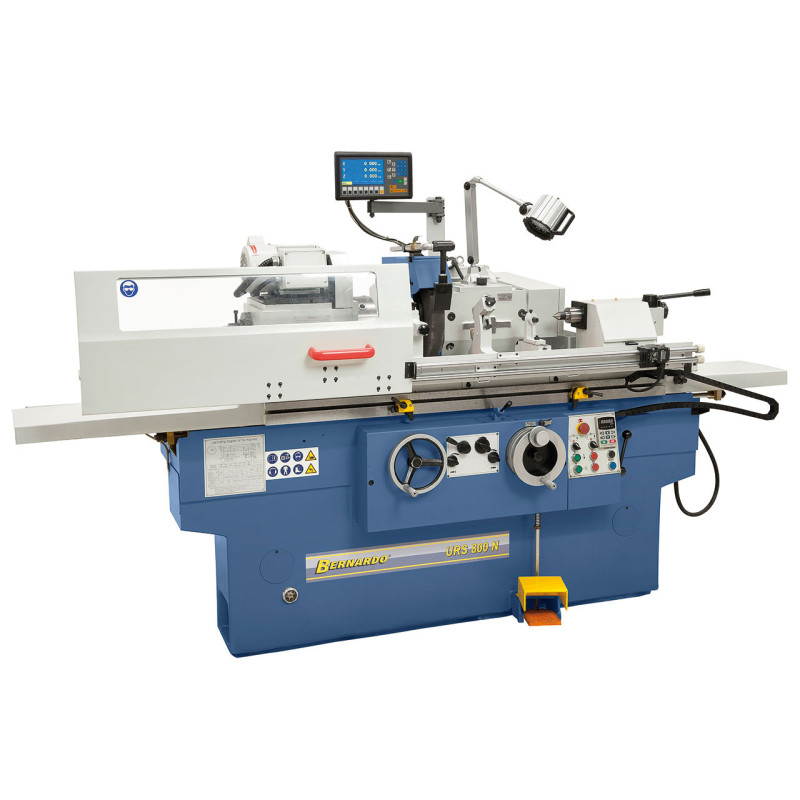

URS 800 N Bernardo Universal Rundschleifmaschine
Die Universal-Rundschleifmaschine URS 800 N lässt bereits in der Standardausführung (Innenschleifeinrichtung, 2-Achs-Positionsanzeige, usw.) keine Wünsche offen. Aufgrund Ihrer Konzeption eignet sich diese Maschine hervorragend für den Einsatz im Formen- und Werkzeugbau, dieses Modell wird aber auch bei kleineren Serien in der Produktion eingesetzt.
Sicherheitsrichtlinien
Datensicherheit: SSL geschützt
Beschreibung
Die Universal-Rundschleifmaschine URS 800 N lässt bereits in der Standardausführung (Innenschleifeinrichtung, 2-Achs-Positionsanzeige, usw.) keine Wünsche offen. Aufgrund Ihrer Konzeption eignet sich diese Maschine hervorragend für den Einsatz im Formen- und Werkzeugbau, dieses Modell wird aber auch bei kleineren Serien in der Produktion eingesetzt.
| Spitzenweite | 800 mm |
| Spitzenhöhe | 135 mm |
| Außenschleifdurchmesser | 8 – 200 mm |
| Max. Werkstückgewicht | 60 kg |
| Innenschleifdurchmesser | 13 – 100 mm |
| Innenschleiftiefe max. | 125 mm |
| Tischschwenkbereich max. | +3° bis -7° |
| Tischlängsbewegung max. | 850 mm |
| Tischvorschub | 0,1 bis 4 m/min |
| Man. Tischverfahrweg/Handumdrehung | 6 mm/U |
| Spindelstock |
|
| Spindeldrehzahl, stufenlos | 25 – 380 U/min |
| Spindelkonus | MK 4 |
| Schwenkbereich Arbeitsspindel | 90° |
| Schleifspindelstock |
|
| Schleifscheibengröße | 400 x 50 x 203 mm |
| Schleifspindeldrehzahl | 1670 U/min |
| Innenschleifspindeldrehzahl | 20000 U/min |
| Schwenkbereich Schleifspindelstock | +/- 30° |
| Verfahrweg des Schleifkopfes | 200 mm |
| Skalenteilung | 0,005 mm |
| Reitstock |
|
| Pinolenaufnahme | MK 4 |
| Pinolenweg | 35 mm |
| Motorleistung |
|
| Schleifspindel | 4,0 kW |
| Arbeitsspindel | 0,75 kW |
| Maschinenabmessung (B x T x H) | 2900 x 1450 x 1700 mm |
| Gewicht ca. | 2570 kg |
- Die Hauptspindel ist hydrodynamisch gelagert, d.h. durch den Ölfilm entsteht kein Kontakt zwischen Lager und Spindel
- Der Tisch kann zum Konischschleifen geschwenkt werden und mittels einer Skala auf die gewünschte Position eingerichtet werden
- Präzisionsgeschliffene und handgeschabte Führungsbahnen in der x- und y-Achse
- Tischlängsführung und Schleifspindelstockquerführung, je eine V- und Flachführung
- Präzise ausgerichteter Spindelkopf und stabiler Schleifspindelstock zur Erzielung von bestmöglichen
- Bearbeitungsergebnissen bei den verschiedensten Schleifvorgängen
- Durch die starken Verrippungen und großzügig dimensionierten Wandungen ist das
- Maschinenuntergestell relativ unempfindlich gegenüber Temperaturschwankungen und Verformung
- Der Ölfilm zwischen Lager und Spindel reduziert die Vibrationen auf ein Minimum, dadurch wird eine hohe Oberflächengüte und Präzision erreicht
- Tischlängsbewegung wahlweise manuell über Handrad oder automatisch über Hydraulikvorschub
- Stufenlos einstellbare Vorschübe mit wahlweise vorwählbarer Haltezeit am Ende jeder Tischbewegung
- Die Schleifspindelstockrückstellung erfolgt wahlweise hydraulisch oder mittels Handrad
- Doppelseitig gelagerte Schleifspindel mit segmentierten, nachstellbaren Flächengleitgittern
- Der Schleifspindelstock ist zum Innenschleifen um 180° drehbar
Lieferumfang:
- 2-Achs-Positionsanzeige
- Schleifscheibe
- Schleifscheibenflansch
- 3-Backenfutter 200 mm
- Frequenzumrichter
- Offene Lünette
- Geschlossene Lünette
- Innenschleifeinrichtung
- LED-Maschinenleuchte
- Auswuchtstand
- Auswuchtdorn
- 2 Zentrierspitzen
- Kühlmitteleinrichtung
- Spritzschutz
- Schleifscheibenabrichter
- Werkstückmitnehmer
- Bedienwerkzeug
Artikeldetails
05-1371
Besondere Bestellnummern
- ean13
- 9009468052645
