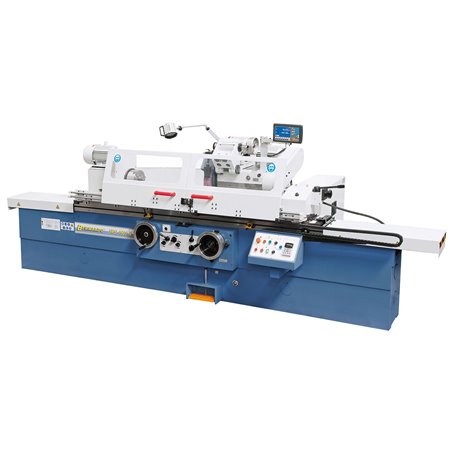

URS 2000 N Bernardo Universal Rundschleifmaschine
Die Universal-Rundschleifmaschine URS 2000 N eignet sich zur Ausführung von Außenrundschleifarbeiten für Werkstücke bis 320 mm Durchmesser, durch die serienmäßige Innenschleifeinrichtung wird der Anwendungsbereich zusätzlich erweitert. Ihren Einsatzbereich findet dieses Modell hauptsächlich im Maschinenbau, im Formen- und Werkzeugbau, aber auch bei der Kleinserienfertigung in der Produktion.
Sicherheitsrichtlinien
Datensicherheit: SSL geschützt
Beschreibung
Technische Daten:
Besonderheiten:
Lieferumfang:
|
Spitzenweite |
2000 mm |
|
Spitzenhöhe |
180 mm |
|
Außenschleifdurchmesser |
8 - 320 mm |
|
Max. Werkstückgewicht |
150 kg |
|
Innenschleifdurchmesser mit Lünette |
35 - 100 mm |
|
Innenscheifdurchmesser ohne Lünette |
30 - 100 mm |
|
Innenschleiftiefe max. |
125 mm |
|
Tischschwenkbereich max. |
+5° bis -2° |
|
Tischlängsbewegung max. |
2100 mm |
|
Tischvorschub |
0,1 - 4 m/min |
|
Man. Tischverfahrweg/Handumdrehung |
6 mm |
|
Eilgang, hydraulisch |
50 m/min |
|

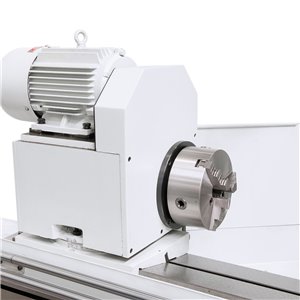

Spindelstock |
|
|
Spindeldrehzahl, stufenlos |
25 - 220 U/min |
|
Spindelkonus |
MK 4 |
|
Schwenkbereich Arbeitsspindel |
+90° |
|
Schleifspindelstock |
|
|
Schleifscheibengröße |
500 x 50 x 203 mm |
|
Schleifspindeldrehzahl |
1330 U/min |
|
Innenschleifspindeldrehzahl |
10000 U/min |
|
Schwenkbereich Schleifspindelstock |
+/- 30° |
|
Verfahrweg des Schleifkopfes |
200 mm |
|
Skalenteilung |
0,0025 mm |
|
Reitstock |
|
|
Pinolenaufnahme |
MK 4 |
|
Pinolenweg |
30 mm |
|
Motorleistung |
|
|
Schleifspindel |
11 kW |
|
Arbeitsspindel |
7,5 kW |
|
Innenschleifspindel |
1,1 kW |
|
Maschinenabmessung (B x T x H) |
5400 x 2000 x 2000 mm |
|
Gewicht ca. |
6200 kg |
Besonderheiten:
- Der Ölfilm zwischen Lager und Spindel reduziert die Vibrationen auf ein Minimum, dadurch wird eine hohe Oberflächengüte und Präzision erreicht
- Der großzügig dimensionierte Tisch kann zum Konischschleifen in zwei Richtungen geschwenkt werden und mittels einer Skala auf die gewünschte Position eingerichtet werden
- Präzise ausgerichteter Spindelkopf und stabiler Schleifspindelstock zur Erzielung von bestmöglichen Bearbeitungsergebnissen bei den verschiedensten Schleifvorgängen
- Durch die starken Verrippungen und großzügig dimensionierten Wandungen ist das Maschinenuntergestell relativ unempfindlich gegenüber
- Temperaturschwankungen und Verformung
- Doppelseitig gelagerte Schleifspindel mit dreisegmentierten, nachstellbaren Flächengleitlagern
- Die Hauptspindel ist hydrodynamisch gelagert, d.h. durch den Ölfilm entsteht kein Kontakt zwischen Lager und Spindel
- Tischlängsbewegung wahlweise manuell über Handrad oder automatisch über Hydraulikvorschub
- Stufenlos einstellbare Vorschübe mit wahlweise vorwählbarer Haltezeit am Ende jeder Tischbewegung
- Die Schleifspindelstockrückstellung erfolgt wahlweise hydraulisch oder mittels Handrad
- Präzisionsgeschliffene und handgeschabte Führungsbahnen in der x- und y-Achse
- Tischlängsführung und Schleifspindelstockquerführung, je eine V- und Flachführung
Lieferumfang:
- 2-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Schleifscheibe
- Schleifscheibenflansch
- 3-Backenfutter diam. 200 mm
- 2 Stk. offene Lünetten
- Geschlossene Lünette

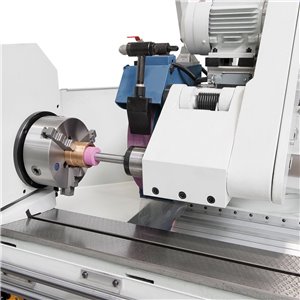

- Innenschleifeinrichtung
- LED-Maschinenleuchte
- Auswuchtstand
- Auswuchtdorn
- Frequenzumrichter
- 2 Zentrierspitzen
- Messplatte
- Kühlmitteleinrichtung
- Spritzschutz vorne und hinten
- Schleifscheibenabrichter
- Werkstückmitnehmer
- Bedienwerkzeug
| Wichtig: Bitte beachten Sie, dass einige Bilder in unseren Angeboten, die Maschinen teilweise mit Sonderzubehör zeigen die aber nicht immer im Lieferumfang enthalten sind! Beachten Sie bitte daher immer den angegebenen Lieferumfang und fragen im Zweifelsfall bei uns an! |
