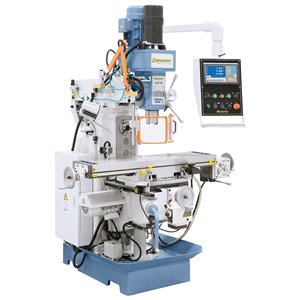

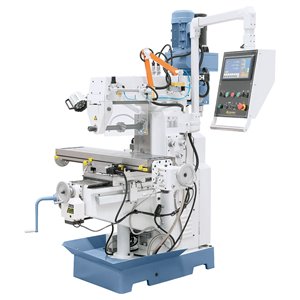

Universalfräsmaschine UWF 90 mit pneumatischer Werkzeugklemmung

L-02-1228XL

Neuer Artikel

1 Artikel

Achtung: Letzte verfügbare Teile!

11 769,10 € inkl. MwSt.

zzgl. Versandkosten

-8%

Vorher 12 792,50 €

1350 kg
Lieferzeit 2 - 5 Werktage vom 18.12.2020 bis 07.01.2021 erfolgt kein Versand!

Auf meine Wunschliste

Zahlungsmöglichkeiten:
Zahlungsmöglichkeiten:

Mehr Infos

>

DieUniversalfräsmaschine UWF 90 istserienmäßig mit Vorschüben in x- undy-Achse ausgestattet. Der Tischhub (z-Achse) erfolgt komfortabelmittels Positioniermotor. Durch die vielseitigenAnwendungsmöglichkeiten und dem umfangreichen Lieferumfang istdie Maschine optimal für mechanische Werkstätten,Reparaturbetriebe, Maschinenbau, ...



Tischgröße
1120 x 260 mm
Spindelaufnahme
ISO 40
Spindeldrehzahl vertikal
(8) 115 - 1750 U/min
Spindeldrehzahl horizontal
(12) 40 - 1300 U/min
Pinolenhub
125 mm
Verfahrweg längs (x)
600 mm
Verfahrweg quer (y)
305 mm
Verfahrweg vertial (z)
340 mm
AbstandSpindel / Tisch 35 - 350 mm
Ausladung
170 - 750 mm
Spindelkopf Schwenkbereich
-90° bis +90°
Vorschubbereich längs
(8) 24 - 720 mm
T-Nutengröße
14 mm
Motorleistung vertikal
0,85 / 1,5 kW
Motorleistung horizontal
2,2 kW
Maschinenabmessung(B x T x H) 1750 x 1500 x 2200 mm
Gewicht ca.
1350 kg
  • Serienmäßigmit automatischem Tischvorschub in x- und y-Achse und Eilgangsfunktion
  • GroßdimensionierterKreuztisch mit T-Nuten, präzise oberflächenbearbeitet
  • Maschinenständerin schwerer Gussausführung für vibrationsfreiesArbeiten
  • Schwalbenschwanzführung mitnachstellbaren Keilleisten in allen 3 Achsen
  • Positioniermotorfür z-Achse im Lieferumfang enthalten
  • GroßerDrehzahl- und Vorschubbereich
  • Optimal geeignetfür Einzel- und Kleinserien
  • HoheRundlaufgenauigkeit durch Kegelrollenlager
  • Rechts-Linkslaufeinrichtungzum Gewindeschneiden



Lieferumfang:

  • AnzugsspindelM 16
  • Halogenleuchte
  • Kühlmitteleinrichtung
  • AutomatischerTischvorschub in x- und y-Achse
  • Positioniermotor inz-Achse
  • Adapter ISO 40/B 18, ISO 40/MK 3. ISO 40/MK2
  • Langer Fräsdorn 27 mm
  • Horizontalgegenlager
  • DigitalePositionsanzeige für x-, y- und z-Achse
  • Schutzabdeckung
  • Bedienwerkzeug



LieferbaresSonderzubehör:
  • Plan- und Ausdrehkopfset diam. 75 mm mitAufnahme MK 4, inkl. Bohrstangen (Art.Nr.:25-1020)
  • Aufnahmeschaftfür Plan- und Ausdrehkopf ISO 40 (Art.Nr.:25-1011)
  • Fräser-SpannzangenfutterER-Set ISO 40, 3 - 25 mm, 16-tlg. (Art.Nr.:26-1011)
  • AdapterISO 40 / MK 2 (Art.Nr.:26-1067)
  • Adapter ISO 40 / MK3 (Art.Nr.:26-1068)
  • Adapter ISO 40 / MK 4(Art.Nr.:26-1069)
  • Horizontal- u. VertikalrundtischHV 10 - 250 mm (Art.Nr.:27-1002)
  • Halb-Universal-TeilkopfBS-1 (Art.Nr.:27-1046)
  • Spannwerkzeugsortiment52-tlg., 14 mm, M 12 (Art.Nr.:28-1001)
  • Weitspann-MaschinenschraubstockFJ 125 (Art.Nr.:28-2086)
  • HydraulischerMaschinenschraubstock AH 125 mit Drehteller (Art.Nr.:28-2116)
  • Parallelunterlagen-Satz28-tlg. (Art.Nr.:35-1020)
  • Spiralbohrer HSS mitMorsekonus MK 2 / 3 - 9-tlg. - 14,5 - 30 mm, Satz B (Art.Nr.:41-1050)
  • SatzSchaft-Schruppfräser HSS TiN-beschichtet, 6 - 25 mm, 10-tlg(Art.Nr.:42-1016)
  • Satz SchaftfräserTiN-beschichtet, 3 - 20 mm, 20-tlg. (Art.Nr.:42-1020)
  • Planfräser75° - diam. 80 mm / B 27 mm (Art.Nr.:42-1085)
  • Kombi-AufsteckfräsdornISO 40 / 27 mm (Art.Nr.:26-1058)
  • Frequenzumrichterf. stufenlosen z-Achsenvorschub ** (Art.Nr.:53-1020)
  • MaschinenschuhNE 120 (Art.Nr.:53-2011)
  • Bernardo Bohrmilch DRILL,1:20 verdünnbar, im 5 l Kanister (Art.Nr.:54-1200)
