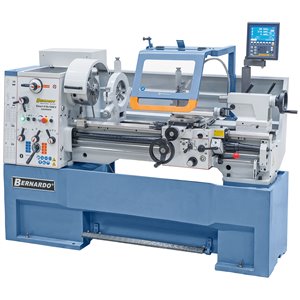

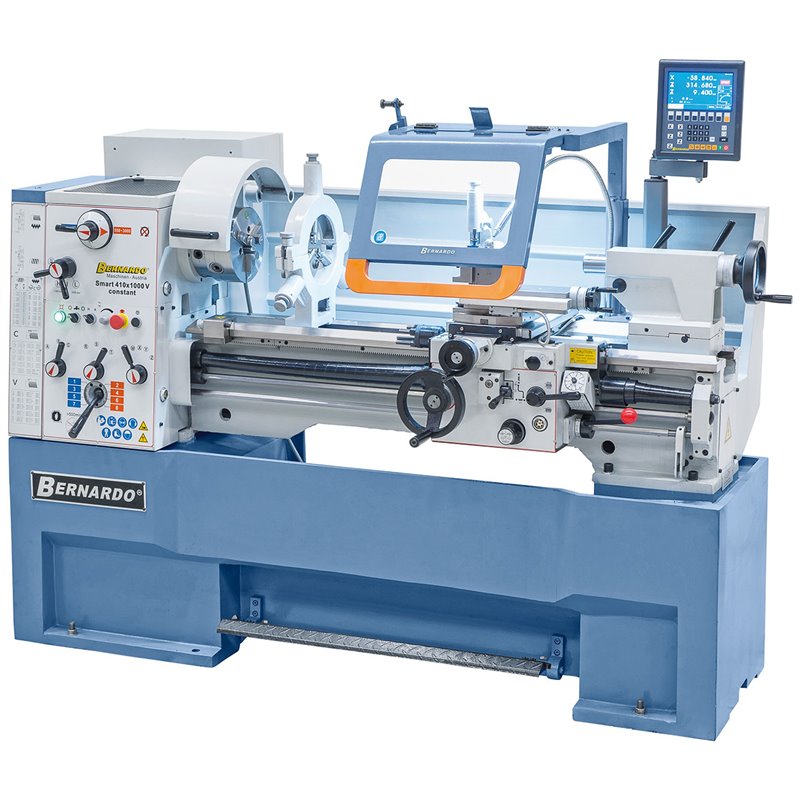

Universaldrehmaschine Smart 410 x 1000 V-constant Bernardo

03-1303XL

Die Universaldrehmaschine Smart 410 V-constant überzeugt durch ihre stabile Konstruktion und einfache Handhabung. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Achs-Digitalanzeige, Lünetten, LED-Maschinenleuchte, Sicherheitseinrichtungen nach CE-Norm, …), wodurch diese Maschine ideal für Fachschulen, Reparaturbetriebe und Ausbildungswerkstätten ist. Weiters ist dieses Modell mit der Zusatzfunktion „konstante Schnittgeschwindigkeit“ ausgestattet, d.h. auch bei verändertem Werkstückdurchmesser wird eine optimale Oberflächengüte erzielt.

18.123,70 €
inkl. MwSt.
Menge
6 Artikel

  Sicherheitsrichtlinien

Datensicherheit: SSL geschützt

Beschreibung

Produkteigenschaften

  • Konstante Schnittgeschwindigkeit beim Plandrehen, die Spindeldrehzahl wird nach dem veränderten Werkstückdurchmesser automatisch angepasst
  • Hohe Oberflächengüte durch die konstante Schnittgeschwindigkeit beim Plandrehen
  • Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
  • Zentrale, handliche Schaltung für Vorschübe und Gewinde mit Leit- und Zugspindel
  • Moderne Hauptspindellagerung mit Schrägkugellagern in Präzisionsausführung
  • Serienmäßig mit Frequenzumrichter und 3-Achs-Digitalanzeige inkl. Drezahlanzeige
  • Gehärtete und geschliffene Zahnräder und Wellen, auch im Vorschubgetriebe

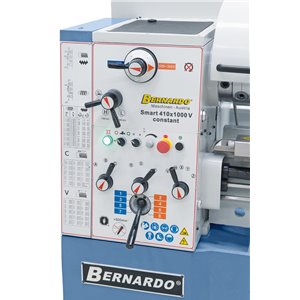

  • Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
  • Verschiebbarer Reitstock zum Kegeldrehen, Handrad mit einstellbarer Feinskalierung (0,02 mm)
  • Die herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit großem Durchmesser

technische daten

Spitzenweite

1000 mm

Spitzenhöhe

210 mm

Umlaufdurchmesser über Bett

420 mm

Umlaufdurchmesser über Kröpfung

580 mm

Umlaufdurchmesser über dem Planschlitten

250 mm

Bettbreite

250 mm

Spindelbohrung

52 mm

Spindelaufnahme

DIN 55029, D1 - 6

Drehzahlbereich, 2 Stufen

30 - 550 / 550 - 3000 U/min

Bereich Längsvorschübe

(17) 0,05 - 1,7 mm/U

Bereich Planvorschübe

(17) 0,025 - 0,85 mm/U

Metrische Gewinde

(42) 0,2 - 14 mm

Zollgewinde

(45) 2 - 72 Gg/1“

Pinolendurchmesser

50 mm

Pinolenweg

125 mm

Pinolenaufnahme

MK 4

Motorleistung

5,5 kW (7,5 PS)

Maschinenabmessung (B x T x H)

1950 x 1000 x 1580 mm

Gewicht ca.

1220 kg

Wichtig: Bitte beachten Sie, dass einige Bilder in unseren Angeboten, die Maschinen teilweise mit Sonderzubehör zeigen die aber nicht immer im Lieferumfang enthalten sind! Beachten Sie bitte daher immer den angegebenen Lieferumfang und fragen im Zweifelsfall bei uns an!

Lieferumfang

  • 3-Achs-Digitalanzeige ES-12 S mit LCD-Anzeige und Drehzahlanzeige

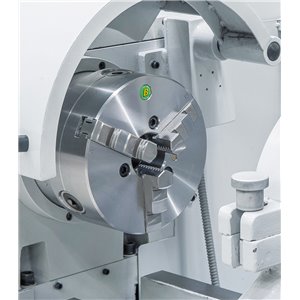

  • 3-Backen-Stahlfutter PO3-200 mm / D6
  • Aufspannscheibe 350 mm

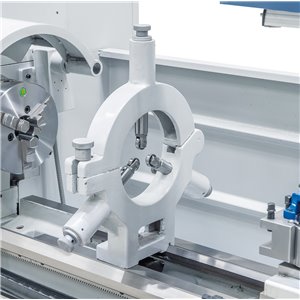

  • Feststehende Lünette - Durchlass diam. max. 130 mm
  • Mitlaufende Lünette - Durchlass diam. max. 70 mm
  • Fußpedal mit Bremsfunktion nach CE

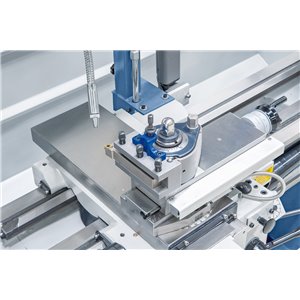

  • Schnellwechselstahlhalter  mit 4 Einsätzen

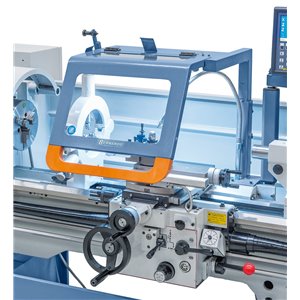

  • Schutzeinrichtung bei Schnellwechselstahlhalter
  • Mikrometer-Längsanschlag
  • Revolveranschlag mit Feineinstellung
  • Frequenzumrichter
  • Erstbefüllung mit Shell Tellus 46
  • Kühlmitteleinrichtung
  • Rutschkupplung
  • Gewindeuhr

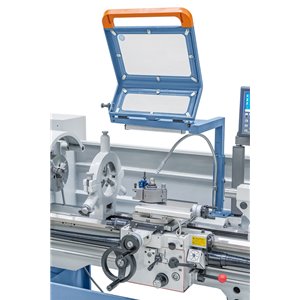

  • LED-Maschinenleuchte
  • Wechselräder
  • Reduzierhülse
  • 2 Zentrierspitzen
  • Spänerückwand
  • Bedienwerkzeug
