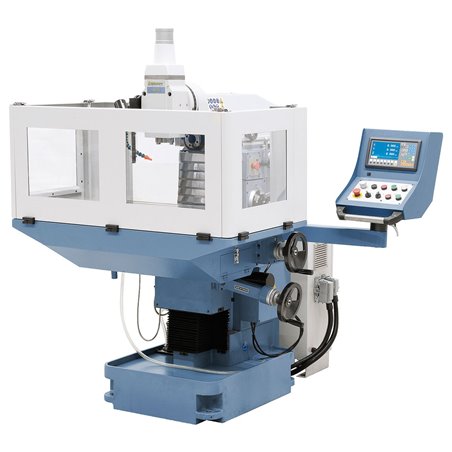

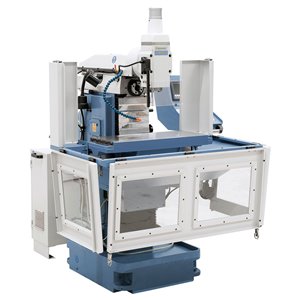

TRM 750 Bernardo Werkzeugfräsmaschine Fräsmaschine
Die Universal-Werkzeugfräsmaschine TRM 750 bietet bereits in der Grundausstattung die Möglichkeit horizontale, vertikale und schräge Fräsarbeiten durchzuführen. Durch die stabile und schwere Graugusskonstruktion und der hohen Steifigkeit der Maschinenbaugruppen erfüllt dieses Modell die besten Voraussetzungen für genaues Arbeiten.
Sicherheitsrichtlinien
Datensicherheit: SSL geschützt
Beschreibung
Technische Daten:
|
Tischgröße |
750 x 320 mm |
|
Vertikale Aufspannfläche |
825 x 225 mm |
|
Verfahrweg Längs (x) |
310 (350*) mm |
|
Verfahrweg Quer (y) |
160 (200*) mm |
|
Verfahrweg Vertikal (z) |
295 (335*) mm |
|
Tischbelastung |
280 kg |
|
Vertikalfräskopf |
|
|
Spindeldrehzahl |
(12) 50 - 2000 U/min |
|
Spindelaufnahme |
ISO 40 |
|
Pinolenhub |
120 mm |
|
Ausladung max. |
485 mm |
|
Abstand Spindel / Tisch |
65 - 405 mm |
|
Spindelkopf Schwenkbereich |
-90° bis +90° |
|
Horizontalfräskopf |
|
|
Spindeldrehzahl |
(12) 50 - 2000 U/min |
|
Spindelaufnahme |
ISO 40 |
|
Abstand Horizontalspindel / Tisch |
35 - 370 mm |
|
Tischgröße |
750 x 320 mm |
|
Vertikale Aufspannfläche |
825 x 225 mm |
|
Verfahrweg Längs (x) |
310 (350*) mm |
|
Verfahrweg Quer (y) |
160 (200*) mm |
|
Verfahrweg Vertikal (z) |
295 (335*) mm |
|
Tischbelastung |
280 kg |
|
Vertikalfräskopf |
|
|
Spindeldrehzahl |
(12) 50 - 2000 U/min |
|
Spindelaufnahme |
ISO 40 |
|
Pinolenhub |
120 mm |
|
Ausladung max. |
485 mm |
|
Abstand Spindel / Tisch |
65 - 405 mm |
|
Spindelkopf Schwenkbereich |
-90° bis +90° |
|
Horizontalfräskopf |
|
|
Spindeldrehzahl |
(12) 50 - 2000 U/min |
|
Spindelaufnahme |
ISO 40 |
|
Abstand Horizontalspindel / Tisch |
35 - 370 mm |
* manuell
Features

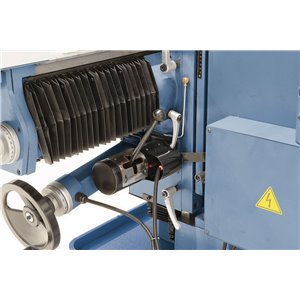

- Spielfrei vorgespannte Kugelumlaufspindeln in allen drei Achsen
- Ausgestattet mit elektrischer Zentralschmierung für die Führungsbahnen
- Serienmäßig mit Manuell-, Automatik- und Eilgangvorschüben in allen drei Achsen ausgestattet
- Vertikale Aufspannfläche mit 2 T-Nuten wahlweise zum Spannen des Arbeitstisches, des Universal-Schwenktisches bzw. großer Werkstücke
- Großdimensionierte Schwalbenschwanzführung in der x-, y- und z-Achse
- Vorschubgeschwindigkeit mittels Frequenzumrichter stufenlos einstellbar
- Maschinenständer in schwerer Gussausführung garantiert ein vibrationsfreies Arbeiten und hohe Genauigkeit
- Wirtschaftliche Bearbeitung verschiedenster Werkstoffe durch die optimale Abstimmung der freiwählbaren Spindeldrehzahlen und der Vorschübe
- Unentbehrliche Maschine im Werkzeugbau, Formenbau, Ausbildungsstätten, Industrie, Modellbau, Musteranfertigung, usw.
Lieferumfang:
- 3-Achs-Digitalanzeige ES-12 H mit LCD-Display
- LED-Maschinenleuchte
- Kühlmitteleinrichtung
- Vorschub für x-, y- und z-Achse
- Horizontal-Gegenlager
- Tischumhausung
- Kugelumlaufspindeln in allen 3 Achsen
- Anzugsspindel M 16
- Elektrische Zentralschmierung
- Frequenzumrichter Delta für Vorschübe
- Lamellen-Schutzabdeckung
- Langer Fräsdorn ISO 40/27 mm
- Adapter ISO 40 / MK 3
- Reduzierhülse MK 3 / 2
- Reduzierhülse MK 3 / 1
- Spannzangenfutter ISO 40 mit Spannzangen 5 - 25 mm (7 Stk.)
- Bedienwerkzeug
|
Lieferbares Sonderzubehör: ( Nicht im Lieferumfang enthalten ) |
|
|
Universal-Schwenktisch 620 x 320 mm |
02-1328 |
|
Pneumatische Werkzeugklemmung |
02-1329 |
|
Hydraulische Werkzeugklemmung |
02-1330 |
|
Horizontal- und Vertikalrundtisch HV 8 |
27-1001 |
|
Halb-Universal-Teilkopf BS-0 |
27-1045 |
|
Spannwerkzeugsortiment 58-tlg, 14 mm, M 12 |
28-1001 |
|
Hydraulischer Maschinenschraubstock VH 125 mit Drehteller |
28-2089 |
|
Hochdruck-Maschinenschraubstock PHV 130 mit Drehteller |
28-2120 |
|
Parallelunterlagen-Satz 28-tlg. |
35-1020 |
|
Schaft-Schruppfräser HSS TiN-beschichtet, 6 - 25 mm, 10-tlg. |
42-1016 |
|
Maschinenschuh NE 120 |
53-2011 |
|
Universal-Kühlmittelkonzentrat RK 12, im 5 l Kanister |
54-1206 |
Wichtig: Bitte beachten Sie, dass einige Bilder in unseren Angeboten, die Maschinen teilweise mit Sonderzubehör zeigen die aber nicht immer im Lieferumfang enthalten sind! Beachten Sie bitte daher immer den angegebenen Lieferumfang und fragen im Zweifelsfall bei uns an!
