Titan 800 x 3000 Bernardo Universal Drehmaschine

03-1357XL
Bernardo
39.043,90 €
inkl. MwSt.
Menge
8 Artikel

  Sicherheitsrichtlinien

Datensicherheit: SSL geschützt

Beschreibung

Die Produktionsdrehmaschine Titan 800 zeichnet sich durch hohe Genauigkeit und Leistung aus und ist besonders für mittlere bis schwere Zerspanungsarbeiten geeignet. Ihren Einsatzbereich findet dieses Modell beim wirtschaftlichen Herstellen von Einzelwerkstücken und Serien im Maschinenbau, Anlagenbau, Produktion, usw.



Spitzenweite

3000 mm

Spitzenhöhe

400 mm

Umlaufdurchmesser über Bett

800 mm

Umlaufdurchmesser über Kröpfung

1000 mm

Umlaufdurchmesser über Planschlitten

540 mm

Bettbreite

400 mm

Spindelbohrung

105 mm

Spindelaufnahme

DIN 55029, D1-8

Drehzahlbereich

(16) 25 - 1600 U/min

Bereich Längsvorschübe

(25) 0,044 - 1,48 mm/U

Bereich Planvorschübe

(25) 0,022 - 0,740 mm/U

Metrische Gewinde

(54) 0,45 - 120 mm

Zollgewinde

(54) 7/16 - 80 Gg/1

Pinolendurchmesser

90 mm

Pinolenweg

235 mm

Pinolenaufnahme

MK 5

Motorleistung

7,5 kW (10,0 PS)

Maschinenabmessung (B x T x H)

4800 x 1320 x 1580 mm

Gewicht ca.

3820 kg

  • Zur Versteifung der Bettführung und zur Minimierung der Schwingungseinflüsse ist das Bett mit kräftigen Rippen versehen
  • Vielseitige Einsatzmöglichkeiten im allgemeinen Maschinenbau, Produktion, Einzelteilanfertigung, ...
  • Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
  • Moderne Hauptspindellagerung mit Schrägrollenlager in Präzisionsausführung
  • Serienmäßig mit Eilgang längs und plan zur Reduzierung der Nebenzeiten
  • Eine herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit großem Durchmesser
  • Mechanische Fußbremse zur Reduzierung der Nebenzeiten
  • Zentrale, handliche Schaltung für Vorschübe und Gewinde mit Leit- und Zugspindel
  • Gehärtete und geschliffene Zahnräder und Wellen, auch im Vorschubgetriebe
  • Beste Zerspanungsleistung auch beim Plandrehen
  • Große Spindelbohrung (105 mm) für Werkstücke mit großem Durchmesser
  • Sanftanlauf durch die mechanische Lamellenkupplung





Lieferumfang:

  • 3-Achs-Positionsanzeige
  • 3-Backen-Stahlfutter PO3-315 mm / D8
  • Planscheibe K72-400 mm / D8
  • Aufspannscheibe 500 mm
  • Feststehende Lünette - Durchlass diam. max. 180 mm
  • Mitlaufende Lünette - Durchlass diam. max. 100 mm
  • 2 Zentrierspitzen
  • Magnetbremse nach CE-Norm
  • Elektromechanische Spindelbremse
  • Erstbefüllung mit Shell Tellus 46
  • Eilgang längs und plan
  • Kühlmitteleinrichtung
  • Vierfachstahlhalter
  • Halogenleuchte
  • Wechselräder
  • Spänerückwand
  • Bedienwerkzeug





Lieferbares Sondezubehör:

  • 4-Backen-Stahlfutter PO4-315 mm / D8, nach DIN 55029 (Art.Nr.:21-2042F)
  • 3-Backen-Stahlfutter PO3-400 mm / D8, nach DIN 55029 (Art.Nr.:21-1049F)
  • Weiche Monoblockbacken SJ-PS3-315 (Art.Nr.:21-3206)
  • Weiche Monoblockbacken SJ-PS3-400 (Art.Nr.:21-3207)
  • Weiche Monoblockbacken SJ-PS4-315 (Art.Nr.:21-3224)
  • Futterflansch FL 315 mm nach DIN 55029, D1-8 (Art.Nr.:21-4061)
  • Futterflansch FL 400 mm nach DIN 55029, D1-8 (Art.Nr.:21-4063)
  • Mitlaufende Hochleistungs-Körnerspitze NCA-MK 5 (Art.Nr.:22-1011)
  • Mitlaufende Körnerspitze SMA, MK 5 inkl. 7 Einsätzen (Art.Nr.:22-1043)
  • Mitlaufender Zentrierkegel MK 5 - 150 mm (Art.Nr.:22-1065)
  • Schnellwechselstahlhalter System Multifix, Größe D (Art.Nr.:23-1004)
  • Werksmontage Schnellwechselhalter (Art.Nr.:23-1092)
  • Drehmeißelsatz mit HM-Wendeplatten 20 mm, 7-tlg. (Art.Nr.:44-3088)
  • Maschinenschuh NE 120 (Art.Nr.:53-2011)
  • Bernardo Kühlmittelflüssigkeit TURN, im 5 l Kanister (Art.Nr.:54-1202)
Artikeldetails
Bernardo
03-1357XL
8 Artikel

Besondere Bestellnummern

ean13
9009468043889
Kommentare (0)
Rang
Aktuell keine Kunden-Kommentare
16 andere Artikel in der gleichen Kategorie:

Artikel-Nr.: L-03-11623

Hobby 800 G / 230 V inkl. 3-Achs Digitalanzeige DT 40 Bernardo Drehmaschine

(0)
Die Drehmaschine Hobby 800 G ist serienmäßig mit einer Leitspindel zum Gewindeschneiden bzw. für den automatischen Längs- und Planvorschub ausgestattet.  Durch das 12-Stufen-Schaltgetriebe wird ein schnelles Einstellen der Drehzahlen ermöglicht - kein Keilriemenwechsel notwendig. Diese Maschine bietet eine hohe Laufruhe und garantiert dadurch präzises...
3.256,79 € 3.700,90 €
Mehr
Auf Lager

Artikel-Nr.: L-03-1227

Marke: Bernardo

Proficenter 650 G - 230 V inkl. 2-Achs-Digitalanzeige ES-12 V Bernardo Drehmaschine

(0)
Das Bearbeitungszentrum Proficenter 600 G ist serienmäßig mit einer Leitspindel zum Gewindeschneiden und automatischen Längs- und Planvorschub ausgestattet. Durch das 12-Stufen-Schaltgetriebe wird ein schnelles Einstellen der Drehzahlen ermöglicht. Serienmäßig mit einer digitalen Positionsanzeige.
4.178,33 € 4.748,10 €
Mehr
Auf Lager

Artikel-Nr.: 03-1299XL

Marke: Bernardo

Smart 410 x 1500 Bernardo Drehmaschine

(0)
Die Universaldrehmaschine Smart 410 eignet sich zur Ausführung von leichten und mittelschweren Dreharbeiten. Schon die Grundausstattung behinhaltet alle wichtigen Zubehöre (3-Backenfutter, Lünetten, Wechselräder, ...), wodurch diese Maschine universell einsetzbar ist. Zur Reduzierung der Fertigungszeiten ist dieses Modell serienmäßig mit einer...
16.624,30 €
Mehr
Nicht auf Lager

Artikel-Nr.: L-03-1249

Marke: Bernardo

Proficenter 700 BQV Bernardo Bearbeitungszenter

(0)
Proficenter 700 BQV . Bohren, Fräsen und Drehen auf kleinstem Raum, serienmäßig mit digitaler Anzeige für Bohrtiefe und Drehzahl zum komfortablen Arbeiten, sowie eine große Spindelbohrung, alles kombiniert in einer Maschine. Zur Reduzierung der Fertigungszeiten ist dieses Modell mit einer 2-Achs- Positionsanzeige lieferbar.
4.178,33 € 4.748,10 €
Mehr
Auf Lager

Artikel-Nr.: L-03-1235

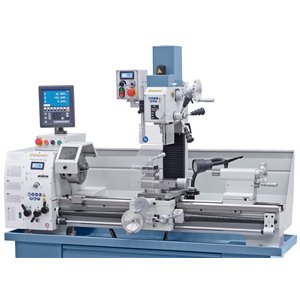

Proficenter 900 Vario - 400 V Bernardo Drehcenter
