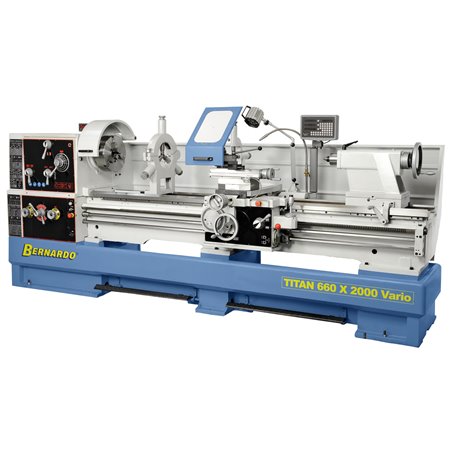

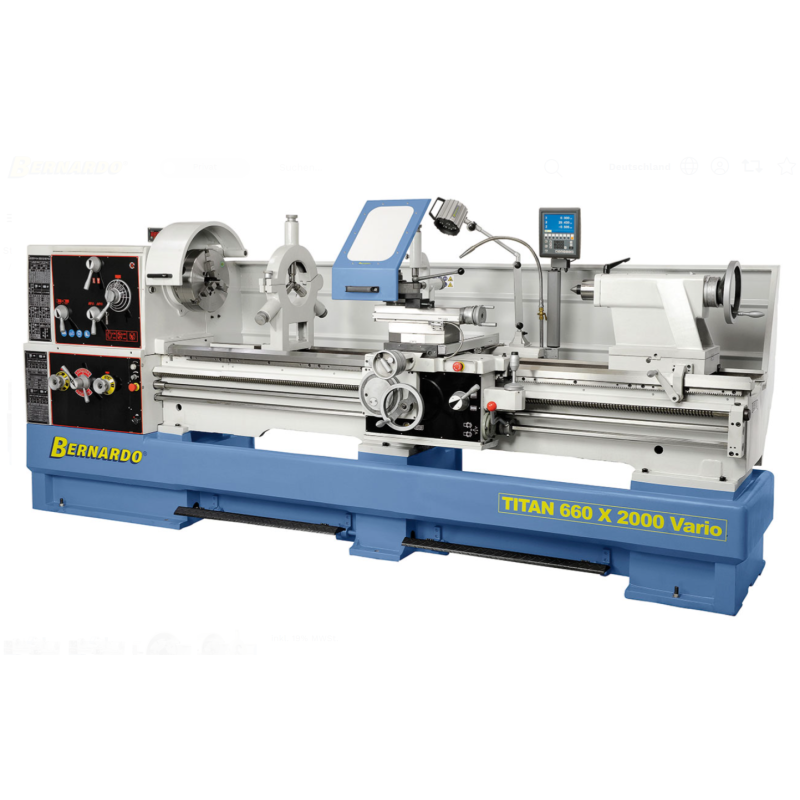

Titan 660 x 1500 Vario Bernardo Drehmaschine

03-1353XL

Die Produktionsdrehmaschine Titan 660 Vario zeichnet sich durch hohe Genauigkeit und Leistung aus und ist besonders für mittlere bis schwere Zerspanungsarbeiten geeignet.

32.736,90 €
inkl. MwSt.
Menge
Nicht auf Lager

  Sicherheitsrichtlinien

Datensicherheit: SSL geschützt

Beschreibung

Spitzenweite

1500 mm

Spitzenhöhe

330 mm

Umlaufdurchmesser über Bett

 660 mm

Umlaufdurchmesser über Kröpfung

900 mm

Umlaufdurchmesser über Planschlitten

460 mm

Bettbreite

400 mm

Spindelbohrung

105 mm

Spindelaufnahme

DIN 55029, D1-8

Drehzahlbereich

16 - 70 / 50 - 215 / 100 - 475 / 350 - 1500 U/min

Bereich Längsvorschübe

(25) 0,044 - 1,48 mm/U

Bereich Planvorschübe

(25) 0,022 - 0,740 mm/U

Metrische Gewinde

(54) 0,45 - 120 mm

Zollgewinde

(54) 7/16 - 80 Gg/1“

Pinolendurchmesser

90 mm

Pinolenweg

235 mm

Pinolenaufnahme

MK 5

Motorleistung

7,5 kW (10,0 PS)

Maschinenabmessung (B x T x H)

3130 x 1200 x 1520 mm

Gewicht ca.

2700 kg

Ihren Einsatzbereich findet dieses Modell beim wirtschaftlichen Herstellen von Einzelwerkstücken und Serien im Maschinenbau, Anlagenbau, Produktion, usw. Durch den serienmäßigen Frequenzumrichter ergeben sich wesentliche Vorteile, wie z.B. das hohe Drehmoment im unteren Drehzahlbereich und die annähernd konstante Schnittgeschwindigkeit unter Last.

  • Zur Versteifung der Bettführung und zur Minimierung von Schwingungseinflüssen ist das Bett mit kräftigen Rippen versehen
  • Komplettausstattung: 3-Achs-Positionsanzeige, Schnellwechselstahlhalter, 3-Backen-Stahlfutter uvm.
  • Stufenlose Drehzahlregelung am Getriebekopf, dadurch kann die Schnittgeschwindigkeit optimal an das Werkstück und die Vorschubgeschwindigkeit angepasst werden
  • Moderne Hauptspindellagerung mit Schrägrollenlager in Präzisionsausführung
  • Serienmäßig mit Eilgang längs und plan zur Reduzierung der Nebenzeiten
  • Große Spindelbohrung (105 mm) für Werkstücke mit großem Durchmesser
  • Reitstock mit Feinskalierung kann zum Kegeldrehen verstellt werden
  • Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten
  • Sanftanlauf durch die mechanische Lamellenkupplung



Lieferumfang:

  • Frequenzumrichter
  • Eilgang längs und plan
  • 3-Achs-Positionsanzeige
  • 3-Backen-Stahlfutter PO3-315 mm / D8

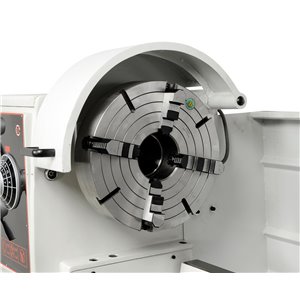

  • Planscheibe K72-400 mm / D8
  • Aufspannscheibe 500 mm
  • Feststehende Lünette - Durchlass diam. max. 180 mm
  • Mitlaufende Lünette - Durchlass diam. max. 100 mm
  • 2 Zentrierspitzen
  • Fußpedal mit Bremsfunktion nach CE
  • Erstbefüllung mit Shell Tellus 46
  • Schnellwechselstahlhalter

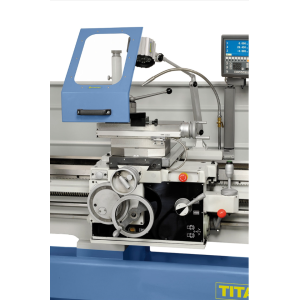

  • Schutzeinrichtung bei Schnellwechselstahlhalter
  • Rutschkupplung
  • Kühlmitteleinrichtung
  • LED-Maschinenleuchte
  • Wechselräder
  • Reduzierhülse
  • Spänerückwand

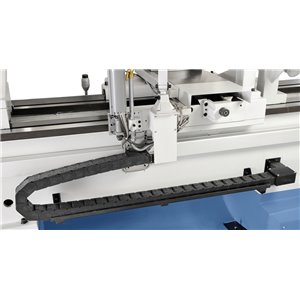

  • Kabelführung über Energiekette
  • Bedienwerkzeug



Lieferbares Sonderzubehör: (nicht im standardmäßigen Lieferumfang enthalten)

  • Bernardo Präzisons-3-Backenfutter PO3-D, DIN 55029, PO3-400/D8, Stahlausführung (Art. Nr.: 21-1049F)
  • Bernardo Präzisons-4-Backenfutter PO4-D, DIN 55029, PO4-315/D8, Stahlausführung (Art. Nr.: 21-2042F)
  • Weiche Monoblockbacken SJ-PS3-315 (Art. Nr.: 21-3206)
  • Weiche Monoblockbacken SJ-PS3-400 (Art. Nr.: 21-3207)
  • Weiche Monoblockbacken SJ-PS4-315 (Art. Nr.: 21-3224)
  • Kurzkegelflansch FL nach DIN 55029 315 / D8, futterseitig plan, Gusskörper (Art. Nr.: 21-4061)
  • Kurzkegelflansch FL nach DIN 55029 400 / D8, futterseitig plan, Gusskörper (Art. Nr.: 21-4063)
  • Mitlaufende Körnerspitze PC - MK 5 (Art. Nr.: 22-1004)
  • Mitlaufende Hochleistungs-Körnerspitze NCK-A MK 5 (Art. Nr.: 22-1027)
  • Mitl. Körnersp. mit 7 auswechselb. Einsätzen SMA - MK 5 (Art. Nr.: 22-1043)
  • Mitlaufender Zentrierkegel MK 5 / 150 mm (Art. Nr.: 22-1065)
  • Spannzangenfutter 5C mit Aufnahme D1-8 (Art. Nr.: 22-1094)
  • Spannzangenset 5C / 3 - 26 mm, 24-tlg. (Art. Nr.: 22-1097)
  • Wechselhalter mit geradem Einsatz für Größe C, 40 x 150 mm (Art. Nr.: 23-1008C3)
  • Wechselhalter mit geradem Einsatz für Größe C, 45 x 170 mm (Art. Nr.: 23-1008C5)
  • Wechselhalter mit Prismeneinsatz für Größe C, diam. 40 x 160 mm (Art. Nr.: 23-1013)
  • Drehmeisselsatz mit HM-Wendeschneidplatten 20 mm, 6-tlg. inkl. Bohrstange (Art. Nr.: 44-2054)
  • Drehmeisselsatz mit HM-Wendeschneidplatten, 20 mm, 7-tlg. Satz E (Art. Nr.: 44-3088)
  • Maschinenschuh NE 160 (Art. Nr.: 53-2012)
  • Universal-Kühlmittelkonzentrat RK 12, 5 Liter Kanister (Art. Nr.: 54-1206)
  • Kegeldreheinrichtung (Art.Nr.:03-1813)

Wichtig: Bitte beachten Sie, dass einige Bilder in unseren Angeboten, die Maschinen teilweise mit Sonderzubehör zeigen die aber nicht immer im Lieferumfang enthalten sind! Beachten Sie bitte daher immer den angegebenen Lieferumfang und fragen im Zweifelsfall bei uns an!
