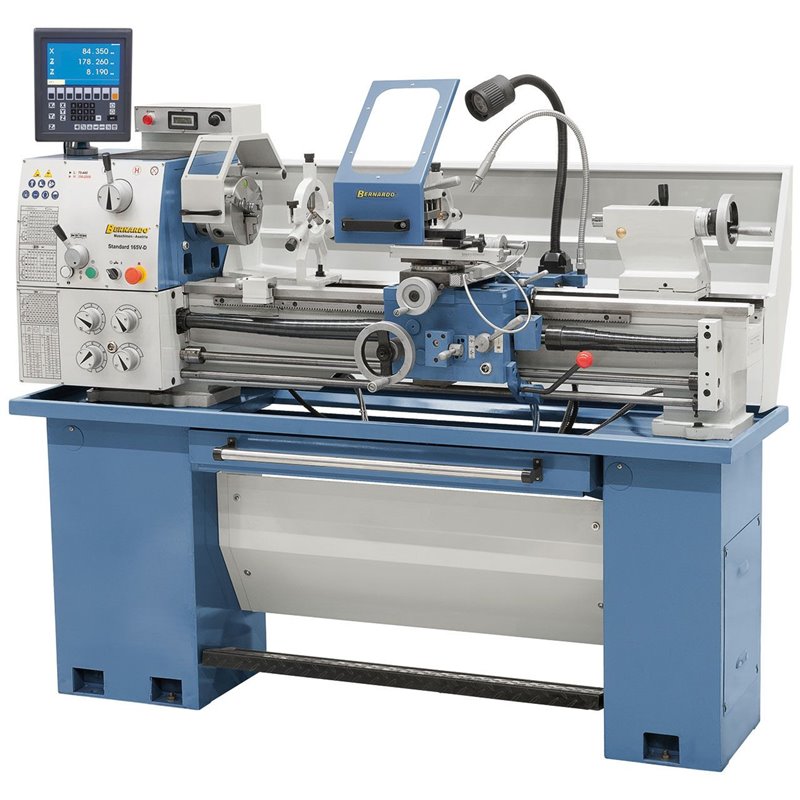

Standard 165V-D Vario Bernardo Drehmaschine
  • Standard 165V-D Vario Bernardo Drehmaschine
  • Standard 165V-D Vario Bernardo Drehmaschine
  • Standard 165V-D Vario Bernardo Drehmaschine
  • Standard 165V-D Vario Bernardo Drehmaschine
  • Standard 165V-D Vario Bernardo Drehmaschine

Standard 165V-D Vario Bernardo Drehmaschine

L-03-1261
Bernardo

Variable Drehzahlreglung

7.080,50 €
6.230,84 € 12% sparen
inkl. MwSt.
Menge
4 Artikel

  Sicherheitsrichtlinien

Datensicherheit: SSL geschützt

Beschreibung

Standard 165V-D Vario Bernardo Leit- und Zugspindeldrehmaschine


Die Leit- und Zugspindeldrehmaschine Standard 165 D überzeuget durch ihre stabile Konstruktion und einfache Handhabung. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Achs-Positionsanzeige, Lünetten, LED-Maschinenleuchte, Sicherheitseinrichtungen nach CE-Norm, Fussbremse, Kühlmitteleinrichtung,...), wodurch diese Maschine universell einsetzbar ist.

Variable Drehzahlreglung



Spitzenweite
1000 mm
Spitzenhöhe
175 mm
Umlaufdurchmesser über Bett
350 mm
Umlaufdurchmesser über Kröpfung*
450 mm
Umlaufdurchmesser über Planschlitten
190 mm
Bettbreite 180 mm
Spindelbohrung
38 mm
Spindelaufnahme
DIN 55029, D1-4
Drehzahlbereich
Stufenlos 70 - 2000 U/min
Bereich Längsvorschübe
(40) 0,053 - 1,29 mm/U
Bereich Planvorschübe
(40) 0,013 - 0,31 mm/U
Metrische Gewinde
(32) 0,4 - 7 mm
Zollgewinde
(36) 4 - 60 Gg/1“
Pinolenweg
110 mm
Pinolenaufnahme
MK 3
Motor-Abgabeleistung S1 100%
1,5 kW (400 V)
Motor-Aufnahmeleistung S6 40% 2,2 kW (400 V)
Maschinenabmessung (B x T x H) 1730 x 700 x 1340 mm
Gewicht ca.
514 kg
* Bettlänge herausnehmbar: 220 mm



  • Komplettausstattung: 3-Achs-Positionsanzeige i200, LED-Maschinenleuchte, Untergestell, uvm.
  • Sehr handliche Maschine mit Leit- und Zugspindel zum Gewindeschneiden bzw. für den automatischen Vorschub
  • Herausnehmbare Brücke für die Bearbeitung von Werkstücken mit großem Durchmesser
  • Zur Minimierung von Schwingungseinfl üssen ist das massive Prismenbett zusätzlich mit Rippen versehen
  • Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
  • Stark verripptes Prismenbett mit induktiv gehärteter und geschliffener Bettführung
  • Hauptspindel gehärtet und geschliffen, im Ölbad laufend
  • Verschiebbarer Reitstock zum Kegeldrehen, Handrad mit einstellbarer Feinskalierung (0,04 mm)
  • Platzsparende Aufstellmöglichkeit durch nach vorne ausziehbare Spänewanne



Lieferumfang:

  • 3-Achs-Positionsanzeige i200
  • 3-Backenfutter DK11-160 mm / D4
  • Planscheibe K72-200 mm / D4
  • Feststehende Lünette – Durchlass diam. max. 60 mm
  • Mitlaufende Lünette – Durchlass diam. max. 60 mm
  • Aufspannscheibe 250 mm
  • Vierfachstahlhalter
  • Schutzeinrichtung bei Vierfachstahlhalter
  • Rutschkupplung
  • Mikrometerlängsanschlag
  • Kühlmitteleinrichtung
  • Ausziehbare Spänewanne
  • Motor mit Magnetbremse nach CE-Norm
  • Fußbremse
  • Spritzwand
  • Gewindeuhr
  • LED-Maschinenleuchte
  • Reduzierhülse
  • Wechselräder
  • 2 Zentrierspitzen
  • Untergestell
  • Bedienwerkzeug



Lieferbares Sonderzubehör:

  • 4-Backenfutter DK12-160 mm / D4, nach DIN 55029 (Art.Nr.:21-0832)
  • 4-Backenfutter DK12-200 mm / D4, nach DIN 55029 (Art.Nr.:21-0833F)
  • Weiche Monoblockbacken DSJ-DK11-160 (Art.Nr.:21-0853)
  • Weiche Monoblockbacken DSJ-DK12-160 (Art.Nr.:21-0866)
  • Weiche Monoblockbacken DSJ-DK12-200 (Art.Nr.:21-0867)
  • Futterflansch FL 160 mm nach DIN 55029, D1-4 (Art.Nr.:21-4053)
  • Futterflansch FL 200 mm nach DIN 55029, D1-4 (Art.Nr.:21-4055)
  • Mitlaufende Körnerspitze Type PC - MK 3 (Art.Nr.:22-1002)
  • Mitl. Körnersp. mit 7 auswechselb. Einsätzen SMA - MK 3 (Art.Nr.:22-1041)
  • Mitlaufender Zentrierkegel MK 3 - 100 mm (Art.Nr.:22-1055)
  • Drehmeißelsatz mit HM-Wendeplatten 12 mm, 5-tlg. (Art.Nr.:44-2021)
  • Drehmeißelsatz mit HM-Wendeplatten 12 mm, 9-tlg. (Art.Nr.:44-3084)
  • Schnellwechselstahlhalter System Multifix, Größe E (Art.Nr.:23-1001)
  • Werksmontage Schnellwechselhalter** (Art.Nr.:23-1092)
  • Wechselhalter mit geradem Einsatz für Größe E, 25 x 100 mm (Art.Nr.:23-1006E2)
  • Spannzangenfutter 5C, D1-4 (Art.Nr.:22-1095)
  • Spannzangenset 5C, 3 - 26 mm, 24-tlg. (Art.Nr.:22-1097)
  • Spannzangenfutter ER 25 (Art.Nr.:22-1080)
  • Spannzangenset ER 25, 1 - 16 mm, 15-tlg. (Art.Nr.:26-1022)
  • Revolverkopf MK 3 mit 6 Stationen (Art.Nr.:22-1071)
  • Einsätze für Revolverkopf MK 3 (Art.Nr.:22-1076)
  • Zentrierbohrer 12-tlg. (Art.Nr.:41-1070)
  • Maschinenschuh MS 80 (Art.Nr.:53-2000)
  • Bernardo Kühlmittelflüssigkeit TURN, im 5 l Kanister (Art.Nr.:54-1202)
Artikeldetails
Bernardo
L-03-1261
4 Artikel

Besondere Bestellnummern

ean13
9009468057503
