Smart 410 x 1000 Vario Bernardo Drehmaschine
  • Smart 410 x 1000 Vario Bernardo Drehmaschine
  • Smart 410 x 1000 Vario Bernardo Drehmaschine
  • Smart 410 x 1000 Vario Bernardo Drehmaschine
  • Smart 410 x 1000 Vario Bernardo Drehmaschine
  • Smart 410 x 1000 Vario Bernardo Drehmaschine
  • Smart 410 x 1000 Vario Bernardo Drehmaschine
  • Smart 410 x 1000 Vario Bernardo Drehmaschine
  • Smart 410 x 1000 Vario Bernardo Drehmaschine

Smart 410 x 1000 Vario Bernardo Drehmaschine

03-1301XL

Die Universaldrehmaschine Smart 410 Vario eignet sich zur Ausführung von leichten und mittelschweren Dreharbeiten. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Backenfutter, Lünetten, Wechselräder, 3-Achs-Positionsanzeige,….)

15.934,10 €
15.137,40 € 5% sparen
inkl. MwSt.
Menge
Nicht auf Lager

  Sicherheitsrichtlinien

Datensicherheit: SSL geschützt

Beschreibung

Spitzenweite

1000 mm

Spitzenhöhe

205 mm

Umlaufdurchmesser über Bett

410 mm

Umlaufdurchmesser über Kröpfung

580 mm

Umlaufdurchmesser über dem Planschlitten

255 mm

Bettbreite

250 mm

Spindelbohrung

52 mm

Spindelaufnahme

DIN 55029, D1 - 6

Drehzahlbereich, 2 Stufen

30 - 550 / 550 - 3000 U/min

Bereich Längsvorschübe

(17) 0,05 - 1,7 mm/U

Bereich Planvorschübe

(17) 0,025 - 0,85 mm/U

Metrische Gewinde

(42) 0,2 - 14 mm

Zollgewinde

(45) 2 - 72 Gg/1“

Pinolendurchmesser

50 mm

Pinolenweg

120 mm

Pinolenaufnahme

MK 4

Motorleistung

5,5 kW (7,5 PS)

Maschinenabmessung (B x T x H)

2030 x 1000 x 1450 mm

Gewicht ca.

1550 kg

  • Serienmäßig mit Delta-Frequenzumrichter für hohes Drehmoment im unteren Drehzahlbereich und annähernd konstante Drehzahl unter Last
  • Stufenlose Drehzahlregelung, die eingestellte Drehzahl wird über eine Digitalanzeige abgelesen
  • Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
  • Zentrale, handliche Schaltung für Vorschübe und Gewinde mit Leit- und Zugspindel
  • Moderne Hauptspindellagerung mit Schrägkugellagern in Präzisionsausführung
  • Serienmäßig mit Frequenzumrichter und 3-Achs-Positionsanzeige
  • Gehärtete und geschliffene Zahnräder und Wellen, auch im Vorschubgetriebe
  • Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
  • Verschiebbarer Reitstock zum Kegeldrehen, Handrad mit einstellbarer Feinskalierung (0,02 mm)
  • Die herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit großem Durchmesser



Lieferumfang:

  • 3-Achs-Positonsanzeige
  • 3-Backen-Stahlfutter PO3-200 mm / D6
  • Planscheibe K72-250 mm / D6
  • Aufspannscheibe 350 mm

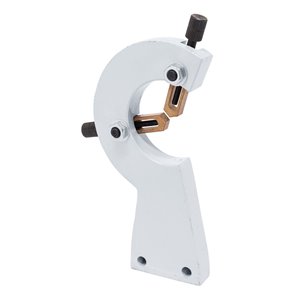

  • Feststehende Lünette - Durchlass diam. max. 135 mm
  • Mitlaufende Lünette - Durchlass diam. max. 65 mm
  • Fußpedal mit Bremsfunktion nach CE

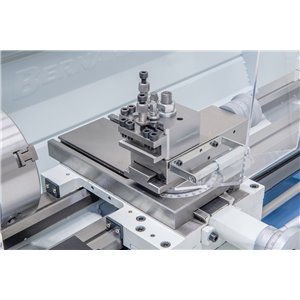

  • Vierfachstahlhalter
  • Schutzeinrichtung bei Vierfachstahlhalter
  • Mikrometer-Längsanschlag
  • Revolveranschlag mit Feineinstellung
  • Frequenzumrichter
  • Erstbefüllung mit Shell Tellus 46
  • Kühlmitteleinrichtung
  • Rutschkupplung
  • Gewindeuhr
  • LED-Maschinenleuchte
  • Wechselräder
  • Reduzierhülse
  • 2 Zentrierspitzen
  • Spänerückwand
  • Bedienwerkzeug



Lieferbares Sonderzubehör: (nicht im standardmäßigen Lieferumfang enthalten)

  • Bernardo Präzisons-3-Backenfutter PO3-D, DIN 55029, PO3-250/D6, Stahlausführung (Art. Nr.: 21-1044F)
  • Bernardo Präzisons-4-Backenfutter PO4-D, DIN 55029, PO4-200/D6, Stahlausführung (Art. Nr.: 21-2038F)
  • Weiche Monoblockbacken SJ-PS3-200 (Art. Nr.: 21-3204)
  • Weiche Aufsatzbacken STJ-PS3-200 (Art. Nr.: 21-3242)
  • Grundbacken MJ-PS3-200 (Art. Nr.: 21-3282)
  • Umkehr-Aufsatzbacken TJ-PS3-200 (Art. Nr.: 21-3322)
  • Weiche Monoblockbacken SJ-PS4-200 (Art. Nr.: 21-3222)
  • Weiche Monoblockbacken SJ-PS3-250 (Art. Nr.: 21-3205)
  • Mitlaufende Körnerspitze PC - MK 4 (Art. Nr.: 22-1003)
  • Mitl. Körnersp. mit 7 auswechselb. Einsätzen SMA-MK 4 (Art. Nr.: 22-1042)
  • Mitlaufende Hochleistungs-Körnerspitze NCK-A MK 4 (Art. Nr.: 22-1026)
  • Mitlaufender Zentrierkegel MK 4 / 125 mm (Art. Nr.: 22-1060)
  • Schnellwechselstahlhalterset System Multifix Größe B, inkl. 4 Einsätze (Art. Nr.: 23-1002)
  • Wechselhalter mit geradem Einsatz für Größe B 25 x 120 mm (Art. Nr.: 23-1007B1)
  • Wechselhalter mit geradem Einsatz für Größe B 32 x 140 mm (Art. Nr.: 23-1007B4)
  • Wechselhalter mit Prismeneinsatz für Größe B diam. 32 x 130 mm (Art. Nr.: 23-1012)
  • Werksmontage Schnellwechselhalter ** (Art. Nr.: 23-1092)
  • Revolverkopf MK 4 mit 6 Stationen (Art. Nr.: 22-1072)

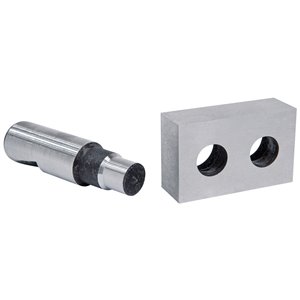

  • Einsätze für Revolverkopf MK 4 (Art. Nr.: 22-1077)
  • Schnellspann-Bohrfutter 1 - 16 mm / B 16 (Art. Nr.: 24-1082)
  • Drehmeisselsatz mit HM-Wendeplatten 20 mm, 6-tlg. inkl. Bohrstange (Art. Nr.: 44-2054)
  • Drehmeisselsatz mit HM-Wendeplatten, 20 mm, 7-tlg., Satz E (Art. Nr.: 44-3088)
  • Maschinenschuh NE 160 (Art. Nr.: 53-2012)
  • Universal-Kühlmittelkonzentrat RK 12, 5 Liter Kanister (Art. Nr.: 54-1206)
  • Kegeldreheinrichtung (Art.Nr.:03-1810)

Wichtig: Bitte beachten Sie, dass einige Bilder in unseren Angeboten, die Maschinen teilweise mit Sonderzubehör zeigen die aber nicht immer im Lieferumfang enthalten sind! Beachten Sie bitte daher immer den angegebenen Lieferumfang und fragen im Zweifelsfall bei uns an!
