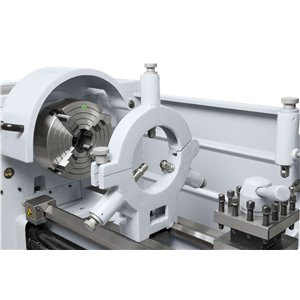

Smart 410 x 1000 Bernardo Drehmaschine
  • Smart 410 x 1000 Bernardo Drehmaschine
  • Smart 410 x 1000 Bernardo Drehmaschine
  • Smart 410 x 1000 Bernardo Drehmaschine
  • Smart 410 x 1000 Bernardo Drehmaschine
  • Smart 410 x 1000 Bernardo Drehmaschine
  • Smart 410 x 1000 Bernardo Drehmaschine

Smart 410 x 1000 Bernardo Drehmaschine

L-03-1297XL
Bernardo

Die Universaldrehmaschine Smart 410 eignet sich zur Ausführung von leichten und mittelschweren Dreharbeiten. Schon die Grundausstattung behinhaltet alle wichtigen Zubehöre (3-Backenfutter, Lünetten, Wechselräder, ...), wodurch diese Maschine universell einsetzbar ist. Zur Reduzierung der Fertigungszeiten ist dieses Modell serienmäßig mit einer 3-Achs-Digitalanzeige ausgestattet.



14.672,70 €
13.205,43 € 10% sparen
inkl. MwSt.
Menge
4 Artikel

  Sicherheitsrichtlinien

Datensicherheit: SSL geschützt

Beschreibung

Spitzenweite

1000 mm

Spitzenhöhe

205 mm

Umlaufdurchmesser über Bett

410 mm

Umlaufdurchmesser über Kröpfung

580 mm

Umlaufdurchmesser über dem Planschlitten

255 mm

Bettbreite

250 mm

Spindelbohrung

52 mm

Spindelaufnahme

DIN 55029, D1 - 6

Drehzahlbereich

(16) 45 - 1800 U/min

Bereich Längsvorschübe

(17) 0,05 - 1,7 mm/U

Bereich Planvorschübe

(17) 0,025 - 0,85 mm/U

Metrische Gewinde

(42) 0,2 - 14 mm

Zollgewinde

(45) 2 - 72 Gg/1“

Pinolendurchmesser

50 mm

Pinolenweg

120 mm

Pinolenaufnahme

MK 4

Motorleistung

2,2 / 3,3 kW

Maschinenabmessung (B x T x H)

2030 x 1000 x 1450 mm

Gewicht ca.

1550 kg

  • Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
  • Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten
  • Zentrale, handliche Schaltung für Vorschübe und Gewinde mit Leit- und Zugspindel
  • Moderne Hauptspindellagerung mit Schrägkugellagern in Präzisionsausführung
  • Die Zahnräder sind großdimensioniert, gehärtet und präzisionsgeschliffen
  • Gehärtete und geschliffene Zahnräder und Wellen, auch im Vorschubgetriebe
  • Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
  • Verschiebbarer Reitstock zum Kegeldrehen, Handrad mit einstellbarer Feinskalierung (0,02 mm)
  • Die herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit großem Durchmesser
Lieferumfang:
  • 3-Achs-Positionsanzeige
  • 3-Backenfutter DK11-200 mm / D6
  • Planscheibe K72-250 mm / D6
  • Aufspannscheibe 350 mm
  • Feststehende Lünette- Durchlass diam. max. 135 mm
  • Mitlaufende Lünette- Durchlass diam. max. 65 mm
  • Kühlmitteleinrichtung
  • Vierfachstahlhalter
  • Schutzeinrichtung bei Vierfachstahlhalter
  • Mikrometer-Längsanschlag
  • Rutschkupplung
  • Revolveranschlag mit Feineinstellung
  • Gewindeuhr
  • Motor mit Magnetbremse nach CE-Norm
  • Fußpedal mit Bremsfunktion nach CE
  • Erstbefüllung mit Shell Tellus 46
  • LED-Maschinenleuchte
  • Wechselräder
  • Reduzierhülse
  • 2 Zentrierspitzen
  • Spänerückwand
  • Bedienungswerkzeug



Lieferbares Sonderzubehör: (nicht im standardmäßigen Lieferumfang enthalten)

  • 4-Backenfutter DK12-200 mm / D6, nach DIN 55029 (Art.Nr.:21-0835)
  • Weiche Monoblockbacken DSJ-DK11-200 (Art.Nr.:21-0854)
  • Weiche Aufsatzbacken DSTJ-DK11-200 (Art.Nr.:21-0878)
  • Grundbacken DMJ-DK11-200 (Art.Nr.:21-0900)
  • Umkehraufsatzbacken DTJ-DK11-200 (Art.Nr.:21-0922)
  • 3-Backenfutter PS3-250 / D6, nach DIN 55029 (Art.Nr.:21-1056F)
  • Weiche Monoblockbacken SJ-PS3-250 (Art.Nr.:21-3205)
  • Bernardo Standard-4-Backenfutter DK12-D, DIN 55029, DK12-200/D6, Gussausführung (Art.Nr.:21-0835)
  • Weiche Monoblockbacken DSJ-DK12-200 (Art.Nr.:21-0867)
  • Kurzkegelflansch FL nach DIN 55029 200 / D6, futterseitig plan, Gusskörper (Art.Nr.:21-4057)
  • Mitlaufende Körnerspitze PC - MK 4 (Art.Nr.:22-1003)
  • Mitlaufende Hochleistungs-Körnerspitze NCK-A MK 4 (Art.Nr.:22-1026)
  • Mitl. Körnersp. mit 7 auswechselb. Einsätzen SMA - MK 4 (Art.Nr.:22-1042)
  • Mitlaufender Zentrierkegel MK 4 / 125 mm (Art.Nr.:22-1060)
  • Revolverkopf MK 4 mit 6 Stationen (Art.Nr.:22-1072)
  • Einsätze für Revolverkopf MK 4 (Art.Nr.:22-1077)
  • Spannzangenfutter 5C mit Aufnahme D1 - 6 (Art.Nr.:22-1096)
  • Spannzangenset 5C / 3 - 26 mm, 24-tlg (Art.Nr.:22-1097)
  • Schnellwechselstahlhalterset System Multifix Größe B, inkl. 4 gerader Einsätze (Art.nr.:23-1002)
  • Werksmontage Schnellwechselhalter ** (Art.Nr.:23-1092)
  • Wechselhalter mit geradem Einsatz für Größe B, 25 x 120 mm (Art.Nr.:23-1007B1)
  • Wechselhalter mit geradem Einsatz für Größe B, 32 x 140 mm (Art.Nr.:23-1007B4)
  • Wechselhalter mit Prismeneinsatz für Größe B, diam. 32 x 130 mm (Art.Nr.:23-1012)
  • Schnellspannbohrfutter 1 - 16 mm / B 16 (Art.Nr.:24-1082)
  • Drehmeisselsatz mit HM-Wendeschneidplatten 20 mm, 5-tlg. (Art.Nr.:44-2023)
  • Drehmeisselsatz mit HM-Wendeschneidplatten 20 mm, 6-tlg. inkl. Bohrstange (Art.Nr.:44-2054)
  • Drehmeisselsatz mit HM-Wendeschneidplatten 20 mm, 7-tlg., Satz E (Art.Nr.:44-3088)
  • Maschinenschuh NE 160 (Art.Nr.:53-2012)
  • Universal-Kühlmittelkonzentrat RK 12, im 5 l Kanister (Art.Nr.:54-1206)
  • Kegeldreheinrichtung (Art.Nr.:03-1810)

Wichtig: Bitte beachten Sie, dass einige Bilder in unseren Angeboten, die Maschinen teilweise mit Sonderzubehör zeigen die aber nicht immer im Lieferumfang enthalten sind! Beachten Sie bitte daher immer den angegebenen Lieferumfang und fragen im Zweifelsfall bei uns an!
