Spitzenweite

2000 mm

Drehdurchmesser

über Bett

2000 mm

über Support

1600 mm

Verfahrwege

x-Achse

1020 mm

z-Achse

1800 mm

z1-Achse

200 mm

Werkstückgewicht max.

10.000 kg

Bettbreite

1100 mm

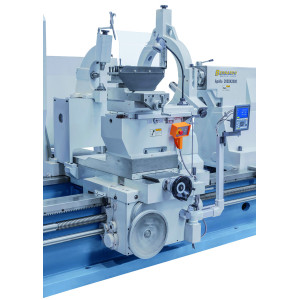

Schwenkbereich Oberschlitten

± 180°

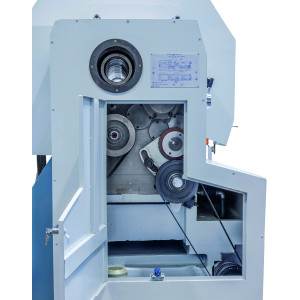

Spindeldrehzahlen (vorwärts / zurück)

(21) 2 - 200 / (12) 2,5 - 200 U/min

Spindelbohrung

130 mm

Spindelaufnahme

ISO A2-15

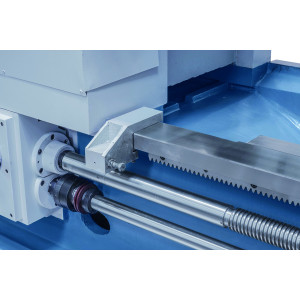

Vorschub

x-Achse | z-Achse | z1-Achse

0,064 - 12 mm/U |0,032 - 6 mm/U | 0,016 - 3 mm/U

Eilgang

x-Achse | z-Achse

1870 mm/min | 3740 mm/min

Gewindeschneiden

metrisch | diametral

(45) 1 - 120 mm | (42) 30 - 1/4 DP

Modul | whitworth

(46) 0,5 - 60 mm | (48) 0,5 - 60 GPZ

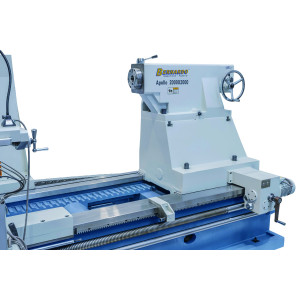

Reitstockpinolenkonus / Ø

MK 6 / 200 mm

Reitstockpinolenhub

300 mm

Reitstockquerverstellung

± 2,5 mm

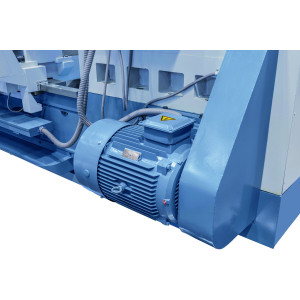

Motorleistung

30 kW

Länge x Breite

5,2 x 2,2 m

Höhe

2,4 m

Gewicht ca.

13.000 kg
