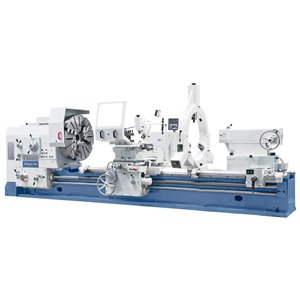

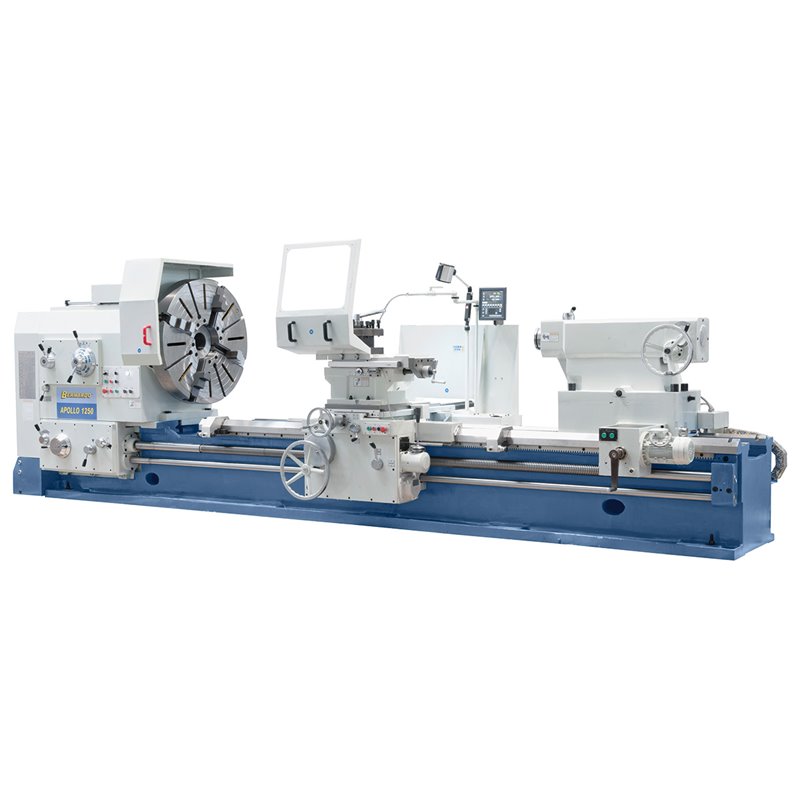

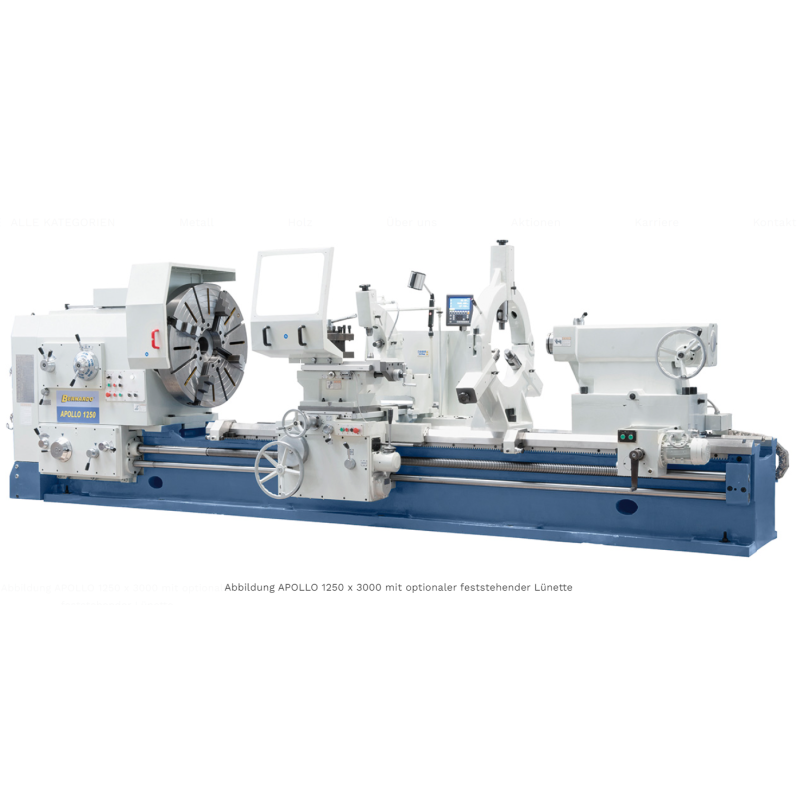

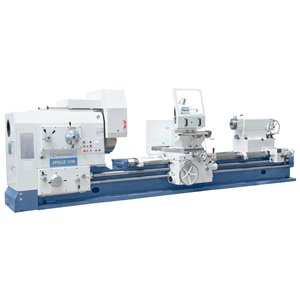

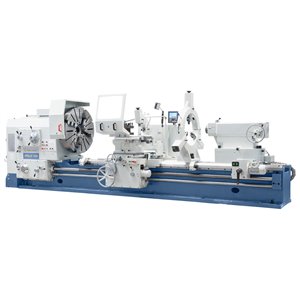

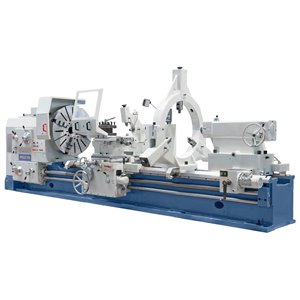

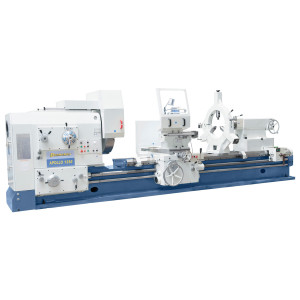

Schwerdrehmaschine Apollo 1000 x 1500 inkl. 3-Achs Digitalanzeige ** Bernardo

Name: Schwerdrehmaschine Apollo 1000 x 1500 inkl. 3-Achs Digitalanzeige ** Bernardo
Brand: LGH24 Bernardo Maschinen
SKU: 03-1371XL

Artikel-Nr. 03-1371XL

Preis auf Anfrage

Menge

Sicherheitsrichtlinien

Datensicherheit: SSL geschützt

Beschreibung

Das Maschinenbett ist äußerst verwindungssteif und vibrationsarm, womit eine wesentliche Voraussetzung für genaues Drehen erfüllt wird
Die Übertragung der Drehbewegung (vorwärts / zurück) erfolgt über eine Antriebswelle mit hydraulischer Kupplung
Die großdimensionierten Führungsbahnen sind induktionsgehärtet und geschliffen

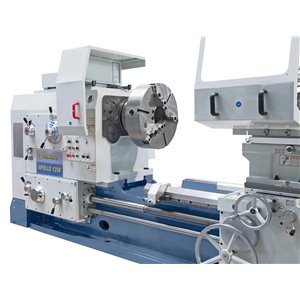

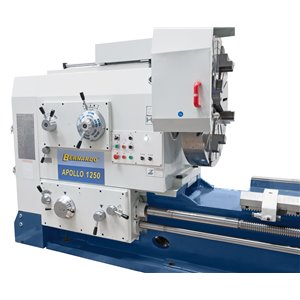

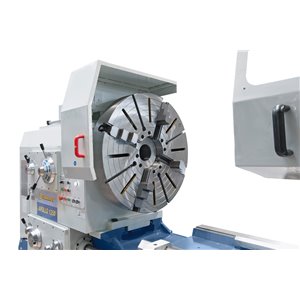

Der Spindelkasten aus Guss mit großer Wandstärke und kompakter Konstruktion garantiert Starrheit und Stabilität
Gehärtete und geschliffene Zahnräder und Wellen, auch im Vorschubgetriebe
Für die Bearbeitung unterschiedlichster Werkstücke verfügt die Maschine über einen Drehzahlbereich von 3,15 - 400 U/min mit 36 Geschwindigkeiten
Sanftanlauf der Hauptspindel durch die mechanische Lamellenkupplung

Spitzenweite	1500 mm
Drehdurchmesser
über Bett	1000 mm
über Support	650 mm
Verfahrwege
x-Achse	510 mm
z-Achse	1300 mm
z1-Achse	300 mm
Werkstückgewicht max.	6000 kg
Bettbreite	755 mm
Schwenkbereich Oberschlitten	± 180°
Spindeldrehzahlen (vorwärts / zurück)	(24) 3,15 - 315 / (12) 5 - 400 U/min
Spindelbohrung	130 mm
Spindelaufnahme	ISO A2-15
Vorschub
x-Achse \| z-Achse \| z1-Achse	0,064 - 12 mm/U \|0,032 - 6 mm/U \| 0,016 - 3 mm/U
Eilgang
x-Achse \| z-Achse	1870 mm/min \| 3740 mm/min
Gewindeschneiden
metrisch \| diametral	(45) 1 - 120 mm \| (42) 30 - 1/4 DP
Modul \| whitworth	(46) 0,5 - 60 mm \| (48) 0,5 - 60 GPZ
Reitstockpinolenkonus / Ø	metrisch 80 / 160 mm
Reitstockpinolenhub	300 mm
Reitstockquerverstellung	± 2,5 mm
Motorleistung	22 kW
Länge x Breite	4,6 x 1,81 m
Höhe	1,79 m
Gewicht ca.	9450 kg
