Proficenter 700 Top Bernardo Drehcenter

Z-03-1251
Bernardo

Das neue Modell Proficenter 700 Top ist serienmäßig mit einem Frequenzumrichter ausgestattet. Wesentliche Vorteile die sich daraus ergeben, sind das hohe Drehmoment im unteren Drehzahlbereich und die annähernd konstante Drehzahl unter Last.

5.200,30 €
4.134,24 € 20,5% sparen
inkl. MwSt.
Menge
10 Artikel

  Sicherheitsrichtlinien

Datensicherheit: SSL geschützt

Beschreibung

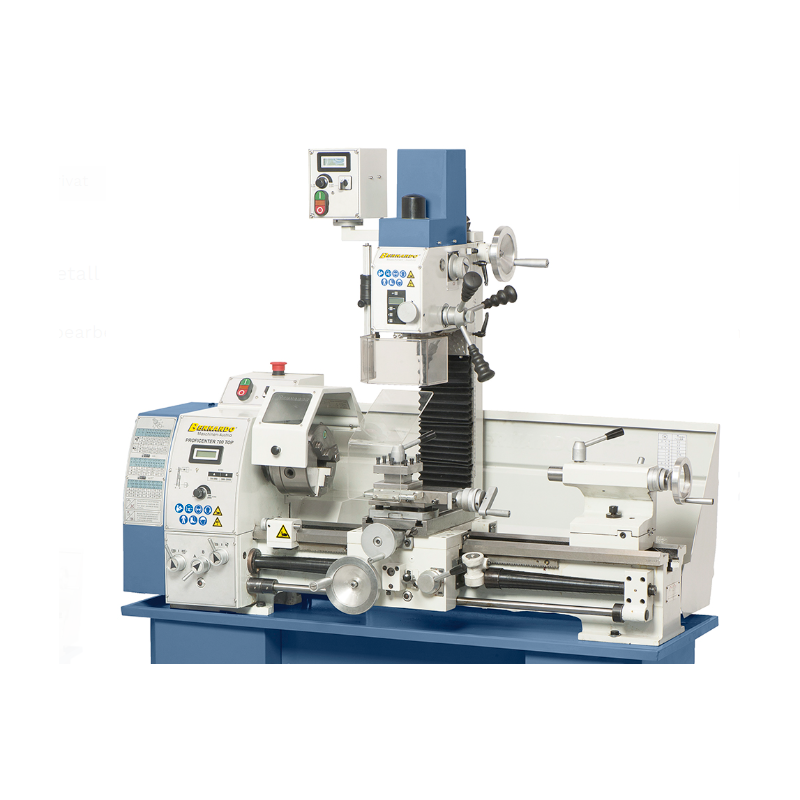

Proficenter 700 Top Bernardo Bearbeitungscenter

Durch die umfangreiche Ausstattung (z.B.: Drehstommotor mit Frequenzumrichter, Hauptspindellagerung in P5-Qualität, Mikrometerlängsanschlag für Serienarbeiten, Rutschkupplung,....) ist dieses Modell ideal für den anspruchsvollen Anwender.



Proficenter 700 Top lässt für Feinmechaniker, Ausbildungs- und Lehrwerkstätten keine Wünsche offen. Bohren, Fräsen und Drehen auf kleinstem Raum, serienmäßig mit digitaler Anzeige für Bohrtiefe und Drehzahl zum komfortablen Arbeiten sowie eine große Spindelbohrung, alles kombiniert in einer Maschine.

Produkteigenschaften

  • Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen
  • Serienmäßig mit elektronisch stufenloser Drehzahlregelung
  • Hohe Rundlaufgenauigkeit der gehärteten Spindelnase ≤ 0,015 mm
  • Hauptspindellagerung mit nachstellbaren Kegelrollenlager in P5-Qualität
  • Serienmäßig mit Zugspindel für den automatischen Längs- und Quervorschub
  • Solides Maschinenbett mit induktiv gehärteter und geschliffener Bettführung
  • Fräsaufsatz mit Digitalanzeige für den Pinolenhub und die Drehzahl
  • Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen, usw.
  • Pinolenverstellung mittels Handgriff, Feinzustellung mittels Handrad
  • Drehstrommotor mit Frequenzumrichter für höhere Leistungsausbeute und hohes Drehmoment

technische daten

Drehmaschine



Spitzenweite

700 mm

Spitzenhöhe

150 mm

Umlaufdurchmesser über Bett

300 mm

Spindelbohrung

38 mm

Aufnahme in der Spindelbohrung

MK 5

Drehzahlbereich, stufenlos

70 - 380 / 380 - 2000 U/min

Bereich Längsvorschübe

(14) 0,07 - 0,65 mm/U

Bereich Planvorschübe

(11) 0,03 - 0,12 mm/U

Metrische Gewinde

(18) 0,2 - 3,5 mm

Zollgewinde

(21) 8 - 56 Gg/1“

Pinolenweg

85 mm

Pinolenaufnahme

MK 3

T-Nutengröße im Planschlitten

12 mm

Motor-Abgabeleistung S1 100%

0,85 kW / 230 V

Motor-Aufnahmeleistung S6 40%

1,1 kW / 230 V

Fräsaufsatz



Bohrleistung max.

20 mm

Stirnfräser max.

63 mm

Schaftfräser max.

20 mm

Ausladung

170 mm

Spindeldrehzahl, stufenlos

50 - 2250 U/min

Spindelaufnahme

MK 2

Fräskopf schwenkbar

-90° bis +90°

Höhenverstellung Fräskopf

260 mm

Motor-Abgabeleistung S1 100%

0,60 kW / 230 V

Motor-Aufnahmeleistung S6 40%

0,90 kW / 230 V

Maschinenabmessung (B x T x H)*

1380 x 640 x 1020 mm

Gesamtgewicht ca.

298 kg




Wichtig: Bitte beachten Sie, dass einige Bilder in unseren Angeboten, die Maschinen teilweise mit Sonderzubehör zeigen die aber nicht immer im Lieferumfang enthalten sind! Beachten Sie bitte daher immer den angegebenen Lieferumfang und fragen im Zweifelsfall bei uns an!

Lieferumfang (ohne untergestell)

  • 3-Backenfutter DK11-160 mm
  • Futterflansch 160 mm
  • Zahnkranzbohrfutter 1 - 13 mm / B 16
  • Bohrfutterdorn MK 2 / B 16
  • Feste Körnerspitzen
  • Wechselräder
  • Vierfachstahlhalter
  • Rutschkupplung
  • Mikrometerlängsanschlag
  • Planschlitten mit Obersupport
  • Frequenzumrichter
  • Anzugsspindel M 10
  • Digitale Pinolenhubanzeige
  • Digitale Drehzahlanzeige
  • Gewindeuhr
  • Futterschutz
  • Leitspindelabdeckung
  • Spänerückwand
  • Bedienwerkzeug
