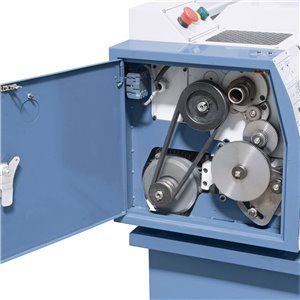

Die Drehmaschine Profi 600 G ist serienmäßig mit einer Leit- und Zugspindel zum Gewindeschneiden bzw. für den automatischen Längs- und Planvorschub ausgestattet. Durch das 12-Stufen- Schaltgetriebe wird ein schnelles Einstellen der Drehzahlen ermöglicht - kein Keilriemenwechsel notwendig. Durch ihre kompakte Bauweise und das hohe Eigengewicht bietet diese Maschine eine hohe Laufruhe und garantiert dadurch präzises Arbeiten.
Eigenschaften
- Einfacher und schneller Drehzahlwechsel durch Schaltgetriebe
- Hohe Rundlaufgenauigkeit der Spindelnase (≤ 0,009 mm) aufgrund Präzisionskegelrollenlager
- Durchzugsstarker Antriebsmotor für hohes Drehmoment, Drehzahlbereich 45 - 2000 U/min
- Vielseitige Anwendungsmöglichkeiten: Feinmechaniker, Ausbildungs- und Lehrwerkstätten, ...
- Die Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
- Solides Maschinenbett mit induktiv gehärteter und geschliffener Bettführung
- Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen
- Serienmäßig mit Zugspindel für den automatischen Längs- und Quervorschub
- Schlitten inklusive Handräder mit Feinskalierung
Lieferumfang ( Ohne Untergestell )
- 3-Backenfutter 125 mm
- Futterflansch 125 mm
- Planschlitten mit Obersupport
- Feste Körnerspitzen
- Gewindeuhr
- Wechselräder
- Vierfachstahlhalter
- LED-Maschinenleuchte
- Futterschutz
- Spänerückwand
- Spänewanne
- Leitspindelabdeckung
- Bedienwerkzeug
Technische Daten:
|
Spitzenweite
|
600 mm
|
|
Spitzenhöhe
|
140 mm
|
|
Umlaufdurchmesser über Bett
|
280 mm
|
|
Bettbreite
|
150 mm
|
|
Spindelbohrung
|
26 mm
|
|
Aufnahme in der Spindelbohrung
|
MK 4
|
|
Drehzahlbereich
|
(12) 45 - 2000 U/min
|
|
Bereich Längsvorschübe
|
0,044 - 0,437 mm/U
|
|
Bereich Planvorschübe
|
0,022 - 0,218 mm/U
|
|
Metrische Gewinde
|
(30) 0,25 - 5 mm
|
|
Zollgewinde
|
(20) 6 - 96 Gg/1“
|
|
Pinolenweg
|
110 mm
|
|
Pinolenaufnahme
|
MK 2
|
|
Motor-Abgabeleistung S1 100%
|
0,75 kW / 400 V
|
|
Motor-Aufnahmeleistung S6 40%
|
1,0 kW / 400 V
|
|
Maschinenabmessung (B x T x H)*
|
1220 x 700 x 500 mm
|
|
Gewicht ca.
|
220 kg
|
* ohne Untergestell
