Profi 550 WQV Bernardo Leitspindeldrehmaschine
  • Profi 550 WQV Bernardo Leitspindeldrehmaschine
  • Profi 550 WQV Bernardo Leitspindeldrehmaschine
  • Profi 550 WQV Bernardo Leitspindeldrehmaschine
  • Profi 550 WQV Bernardo Leitspindeldrehmaschine
  • Profi 550 WQV Bernardo Leitspindeldrehmaschine
  • Profi 550 WQV Bernardo Leitspindeldrehmaschine
  • Profi 550 WQV Bernardo Leitspindeldrehmaschine
  • Profi 550 WQV Bernardo Leitspindeldrehmaschine
  • Profi 550 WQV Bernardo Leitspindeldrehmaschine

Profi 550 WQV Bernardo Leitspindeldrehmaschine

L-03-1140
Bernardo

- große Längsvorschubbereich mit 6 frei wählbaren Vorschüben
- nach strengen Vorgaben des DIN-Standards gefertigt
- Planvorschub

2.545,46 €
2.100,00 € 17,5% sparen
inkl. MwSt.
Menge
5 Artikel

  Sicherheitsrichtlinien

Datensicherheit: SSL geschützt

Beschreibung

Profi 550 WQV Bernardo Leitspindeldrehmaschine

Die präzise Leitspindeldrehmaschine Profi 550 WQV wird nach den strengen Vorgaben des DIN-Standards gefertigt. Die Besonderheit dieses Modells ist der große Längsvorschubbereich mit 6 frei wählbaren Vorschüben sowie der serienmäßige Planvorschub. Zusätzlich verfügt das Modell Profi 550 WQV über eine elektronisch verstellbare Drehzahlregelung.

Eigenschaften

  • Serienmäßig mit Leitspindel zum Gewindeschneiden bzw. für den automatischen Längsvorschub
  • Solides Maschinenbett mit induktiv gehärteter und geschliffener Bettführung
  • Hohe Rundlaufgenauigkeit der Spindelnase (≤ 0,009 mm) aufgrund Präzisionskegelrollenlager
  • Serienmäßig mit elektronisch stufenloser Drehzahlregelung
  • Thermoüberwachung inkl. Warnlampe schützt den Motor vor Überlastung
  • Reitstock kann zum Kegeldrehen verstellt werden
  • Bedienungsfreundliche Anordnung der Schaltelemente
  • Führungen über Keilleisten nachstellbar
  • Spindel mit 2 nachstellbaren Präzisionskegelrollenlagern (P5-Qualität)
  • Serienmäßig mit Längs- und Planvorschub
  • Sicherheitsschalter mit Unterspannungsauslöser

Lieferumfang

  • 3-Backenfutter DK11-125 mm
  • Futterflansch 125 mm
  • Planschlitten mit Obersupport
  • Digitale Drehzahlanzeige
  • Feste Körnerspitzen
  • Gewindeuhr
  • Wechselräder
  • Vierfachstahlhalter
  • Futterschutz
  • Spänerückwand
  • Leitspindeldabdeckung
  • Bedienwerkzeug

Technische Daten:

Spitzenweite

550 mm

Spitzenhöhe

125 mm

Umlaufdurchmesser über Bett

250 mm

Bettbreite

135 mm

Spindelbohrung

26 mm

Aufnahme in der Spindelbohrung

MK 4

Drehzahlbereich

Stufenlos, 50 - 1000 U/min
100 - 2000 U/min

Bereich Längsvorschübe

(6) 0,06 - 0,32 mm/U

Bereich Planvorschübe

(4) 0,03 - 0,075 mm/U

Metrische Gewinde

(18) 0,2 - 3,5 mm

Zollgewinde

(21) 8 - 56 Gg/1"

Pinolenweg

70 mm

Pinolenaufnahme

MK 2

Motor-Abgabeleistung S1 100%

0,75 kW / 230 V

Motor-Aufnahmeleistung S6 40%

1,0 kW / 230 V

Maschinenabmessung (B x T x H)*

1210 x 610 x 450 mm

Gewicht ca.

120 kg

* ohne Untergestell





Lieferbares Sonderzubehör ( nicht im Lieferumfang enthalten ):

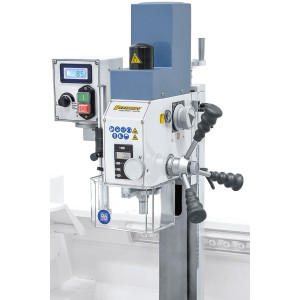

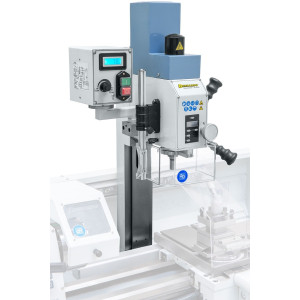

  • Fräsaufsatz FA 16 (zur Selbstmontage) (Art.Nr.:03-1738)
  • Flansch 125 mm  (Art.Nr.:03-1750)
  • Aufspannscheibe diam. 240 mm (Art.Nr.:03-1755)
  • Feststehende Lünette (Art.Nr.:03-1760)
  • Mitlaufende Lünette (Art.Nr.:03-1765)
  • Bernardo Standard-4-Backenfutter DK12, DIN 6350, DK12-125, Gussausführung (Art.Nr.:21-0802)
  • Weiche Monoblockbacken DSJ-DK12-125 (Art.Nr.:21-0865)
  • Weiche Monoblockbacken DSJ-DK11-125 (Art.Nr.:21-0852)
  • Bernardo - Planscheibe K72 nach DIN 6350 K72 - 125 (Art.Nr.:21-5002)
  • Mitlaufende Körnerspitze PC - MK 2 (Art.Nr.:22-1001)
  • Mitl. Körnersp. mit 7 auswechselb. Einsätzen SMA - MK 2 (Art.Nr.:22-1040)
  • Mitlaufender Zentrierkegel MK 2 / 60 mm (Art.Nr.:22-1050)
  • Revolverkopf MK 2 mit 3 Stationen, inkl. Einsätze (Art.Nr.:22-1068)
  • Revolverkopf MK 2 mit 4 Stationen, inkl. Einsätze (Art.Nr.:22-1069)
  • Spannzangenset ER 25, 1 - 16 mm, 15-tlg. (Art.Nr.:26-1022)
  • Spannzangenfutter ER 25 (Art.Nr.:22-1080)
  • Schnellwechselstahlhalterset System Multifix Größe A, inkl. 4 gerader Einsätze (Art.nr.:23-1000)
  • Werksmontage Schnellwechselhalter ** (Art.Nr.:23-1092)
  • Schnellwechselstahlhalterset Modell Bernardo Gr. 1, inkl. 4 Einsätze (Art.Nr.:23-1055)
  • Wechselhalter mit geradem Einsatz für Größe 1 (Art.Nr.:23-1058)
  • Wechselhalter mit Prismeneinsatz für Größe 1 (Art.Nr.:23-1061)
  • Abstechhalter für Größe 1 (Art.Nr.:23-1064)
  • Schnellspannbohrfutter 1 - 16 mm / B 16 (Art.Nr.:24-1082)
  • Drehmeisselsatz 12 mm, 38-tlg. (Art.Nr.:44-1016)
  • HSS-Drehmeisselsatz, 12 mm, 8-tlg. (Art.Nr.:44-1025)
  • Drehmeisselsatz mit HM-Wendeschneidplatten 12 mm, 5-tlg. (Art.Nr.:44-2021)
  • Drehmeisselsatz mit HM-Wendeschneidplatten 12 mm, 4-tlg., inkl. Bohrstange (Art.Nr.:44-2031)
  • Drehmeisselsatz mit HM-Wendeschneidplatten 12 mm, 6-tlg. inkl. Bohrstange (Art.Nr.:44-2052)
  • Drehmeisselsatz mit HM-Wendeschneidplatten 12 mm, 9-tlg., Satz C (Art.Nr.:44-3084)
  • Universal-Kühlmitteleinrichtung mit Plastikbehälter 10 Liter - 230 V (Art.Nr.:51-1003)
  • Untergestell D3 (Art.Nr.:56-1055)
