Profi 550 WQV 230 V mit 2-Achs-Digitalanzeige
  • Profi 550 WQV 230 V mit 2-Achs-Digitalanzeige
  • Profi 550 WQV 230 V mit 2-Achs-Digitalanzeige
  • Profi 550 WQV 230 V mit 2-Achs-Digitalanzeige
  • Profi 550 WQV 230 V mit 2-Achs-Digitalanzeige
  • Profi 550 WQV 230 V mit 2-Achs-Digitalanzeige
  • Profi 550 WQV 230 V mit 2-Achs-Digitalanzeige
  • Profi 550 WQV 230 V mit 2-Achs-Digitalanzeige
  • Profi 550 WQV 230 V mit 2-Achs-Digitalanzeige
  • Profi 550 WQV 230 V mit 2-Achs-Digitalanzeige

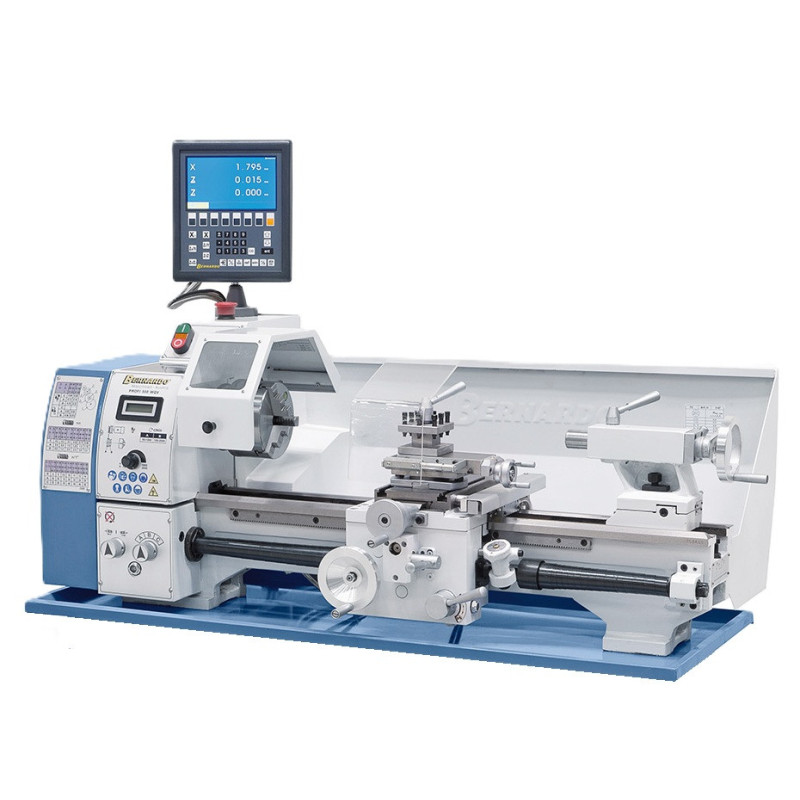

Profi 550 WQV 230 V mit 2-Achs-Digitalanzeige

L-03-1141
Bernardo

- Längs- und Planvorschub

- 2-Achs Digitalanzeige

3.189,20 €
2.710,82 € 15% sparen
inkl. MwSt.
Menge
Nur noch wenige Teile verfügbar
3 Artikel

  Sicherheitsrichtlinien

Datensicherheit: SSL geschützt

Beschreibung

Die präzisen Leitspindeldrehmaschine Profi 550 WQV wird nach den strengen Vorgaben des DIN-Standards gefertigt. Die Besonderheit dieses Modells ist der große Längsvorschubbereich mit 6 frei wählbaren Vorschüben sowie der serienmäßige Planvorschub. Zusätzlich verfügt dieses Modell über eine elektronisch verstellbare Drehzahlregelung sowie einer 2-Achs-Positionsanzeige.

Achtung jetzt mit neuer Digitalanzeige ES-12 V

Eigenschaften

  • Serienmäßig mit Leitspindel zum Gewindeschneiden bzw. für den automatischen Längsvorschub
  • Solides Maschinenbett mit induktiv gehärteter und geschliffener Bettführung
  • Hohe Rundlaufgenauigkeit der Spindelnase (≤ 0,009 mm) aufgrund Präzisionskegelrollenlager
  • Serienmäßig mit elektronisch stufenloser Drehzahlregelung
  • Thermoüberwachung inkl. Warnlampe schützt den Motor vor Überlastung
  • Reitstock kann zum Kegeldrehen verstellt werden
  • Bedienungsfreundliche Anordnung der Schaltelemente
  • Führungen über Keilleisten nachstellbar
  • Spindel mit 2 nachstellbaren Präzisionskegelrollenlagern (P5-Qualität)
  • Serienmäßig mit Längs- und Planvorschub
  • Sicherheitsschalter mit Unterspannungsauslöser

Lieferumfang ( Ohne Untergestell )

  • 2-Achs-Digitalanzeige i200 mit LCD-Display
  • 3-Backenfutter DK11-125 mm
  • Futterflansch 125 mm
  • Planschlitten mit Obersupport
  • Digitale Drehzahlanzeige
  • Feste Körnerspitzen
  • Gewindeuhr
  • Wechselräder
  • Vierfachstahlhalter
  • Futterschutz
  • Spänerückwand
  • Leitspindelabdeckung
  • Bedienwerkzeug


Technische Daten:

Spitzenweite

550 mm

Spitzenhöhe

125 mm

Umlaufdurchmesser über Bett

250 mm

Bettbreite

135 mm

Spindelbohrung

26 mm

Aufnahme in der Spindelbohrung

MK 4

Drehzahlbereich

Stufenlos, 50 - 1000 U/min

100 - 2000 U/min

Bereich Längsvorschübe

(6) 0,06 - 0,32 mm/U

Bereich Planvorschübe

(4) 0,03 - 0,075 mm/U

Metrische Gewinde

(18) 0,2 - 3,5 mm

Zollgewinde

(21) 8 - 56 Gg/1“

Pinolenweg

70 mm

Pinolenaufnahme

MK 2

Motor-Abgabeleistung S1 100%

0,75 kW / 230 V

Motor-Aufnahmeleistung S6 40%

1,0 kW / 230 V

Maschinenabmessung (B x T x H)*

1210 x 610 x 450 mm

Gewicht ca.

120 kg

* ohne Untergestell




Lieferbares Sonderzubehör:

  • 4-Backenfutter DK12-125 mm nach DIN 6350 (Art.Nr.:21-0802)
  • Weiche Monoblockbacken DSJ-DK11-125 (Art.Nr.:21-0852)
  • Planscheibe K72-125 mm nach DIN 6350 (Art.Nr.:21-5002)
  • Aufspannscheibe 240 mm (Art.Nr.:03-1755)
  • Futterflansch 125 mm (Art.Nr.:03-1750)
  • Mitlaufende Lünette (Art.Nr.:03-1765)
  • Feststehende Lünette (Art.Nr.:03-1760)
  • Mitlaufende Körnerspitze Type PC - MK 2 (Art.Nr.:22-1001)
  • Mitl. Körnersp. mit 7 auswechselb. Einsätzen SMA - MK 2 (Art.Nr.:22-1040)
  • Spannzangenfutter 5C für Profi(center) 550 Serie (Art.Nr.:22-1091)
  • Spannzangenset 5C / 3 - 26 mm, 24-tlg. (Art.Nr.:22-1097)
  • Fräsaufsatz FA 16 (Selbstmontage) (Art.Nr.:03-1738)
  • Revolverkopf MK 2 mit 4 Stationen, inklusive Einsätze (Art.Nr.:22-1069)
  • Spannzangenfutter ER 25 - D100 (Art.Nr.:22-1084)
  • Spannzangenset ER 25, 2 - 16 mm, 15-tlg. (Art.Nr.:26-1022)
  • Uni-Kühlmitteleinrichtung 10 Liter - 230 V (Selbstmontage) (Art.Nr.:51-1003)
  • Universal-Kühlmittelkonzentrat RK 12, im 5 l Kanister (Art.Nr.:54-1206)
  • Schnellwechselstahlhalter Modell Bernardo, Größe 2 (Art.Nr.:23-1056)
  • Werksmontage Schnellwechselhalter** (Art.Nr.:23-1092)
  • Drehmeißelsatz mit HM-Wendeplatten 12 mm, 9-tlg. (Art.Nr.:44-3084)

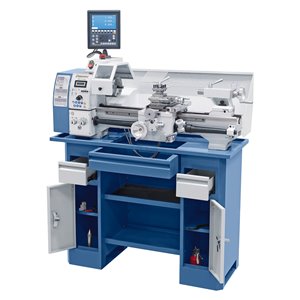

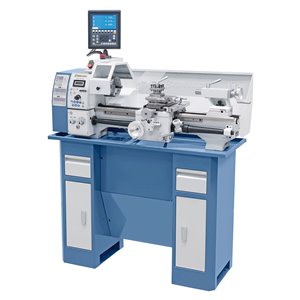

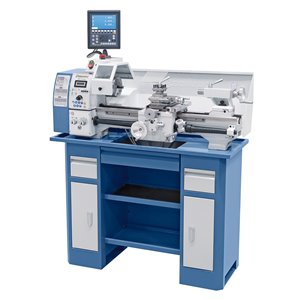

  • Untergestell D3 (Art.Nr.:56-1055)
  • Untergestell D3 Deluxe (Art.Nr.:56-1056)
