Profi 550 WQ - 400 V Bernardo Leitspindeldrehmaschine

03-1135
Bernardo

Die präzise Leitspindeldrehmaschine Profi 550 WQ wird nach den strengen Vorgaben des DIN-Standards gefertigt. Die Besonderheit dieses Modells ist der große Längsvorschubbereich mit 6 frei wählbaren Vorschüben sowie der serienmäßige Planvorschub.

2.261,00 €
2.080,12 € 8% sparen
inkl. MwSt.
Die Aktion endet in:
0Tagen
0Stunden
0Minuten
0Sekunden
Menge
8 Artikel

  Sicherheitsrichtlinien

Datensicherheit: SSL geschützt

Beschreibung

Spitzenweite

550 mm

Spitzenhöhe

125 mm

Umlaufdurchmesser über Bett

250 mm

Bettbreite

135 mm

Spindelbohrung

26 mm

Aufnahme in der Spindelbohrung

MK 4

Drehzahlbereich

(6) 125 - 2000 U/min

Bereich Längsvorschübe

(6) 0,06 - 0,32 mm/U

Bereich Planvorschübe

(4) 0,03 - 0,075 mm/U

Metrische Gewinde

(18) 0,2 - 3,5 mm

Zollgewinde

(21) 8 - 56 Gg/1

Pinolenweg

70 mm

Pinolenaufnahme

MK 2

Motor-Abgabeleistung S1 100%

0,75 kW / 400 V

Motor-Aufnahmeleistung S6 40%

1,0 kW / 400 V

Maschinenabmessung (B x T x H)*

1210 x 610 x 450 mm

Gewicht ca.

120 kg

* ohne Untergestell



  • Serienmäßig mit Leitspindel zum Gewindeschneiden bzw. für den automatischen Längsvorschub
  • Solides Maschinenbett mit induktiv gehärteter und geschliffener Bettführung
  • Hohe Rundlaufgenauigkeit der Spindelnase (≤ 0,009 mm) aufgrund Präzisionskegelrollenlager
  • Thermoüberwachung inkl. Warnlampe schützt den Motor vor Überlastung

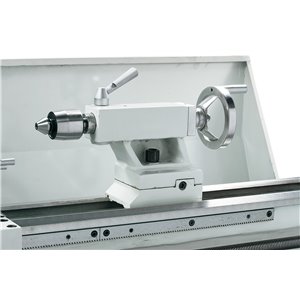

  • Reitstock kann zum Kegeldrehen verstellt werden
  • Bedienungsfreundliche Anordnung der Schaltelemente
  • Führungen über Keilleisten nachstellbar
  • Spindel mit 2 nachstellbaren Präzisionskegelrollenlagern
  • Serienmäßig mit Längs- und Planvorschub
  • Sicherheitsschalter mit Unterspannungsauslöser
  • Robuste Konstruktion im modernen Design



Lieferumfang (ohne Untergestell ):

  • 3-Backenfutter DK11-125 mm
  • Futterflansch 125 mm
  • Planschlitten mit Obersupport
  • Feste Körnerspitzen
  • Gewindeuhr
  • Wechselräder
  • Vierfachstahlhalter
  • Futterschutz
  • Spänerückwand
  • Leitspindeldabdeckung
  • Bedienwerkzeug



 Lieferbares Sonderzubehör: (nicht im standardmäßigen Lieferumfang enthalten)

  • 4-Backenfutter DK12-125 mm nach DIN 6350 (Art.Nr.:21-0802)
  • Weiche Monoblockbacken DSJ-DK11-125 (Art.Nr.:21-0852)
  • Planscheibe K72-125 mm nach DIN 6350 (Art.Nr.:21-5002)
  • Aufspannscheibe 240 mm (Art.Nr.:03-1755)
  • Futterflansch 125 mm (Art.Nr.:03-1750)
  • Mitlaufende Lünette (Art.Nr.:03-1765)
  • Feststehende Lünette (Art.Nr.:03-1760)
  • Mitlaufende Körnerspitze Type PC - MK 2 (Art.Nr.:22-1001)
  • Mitl. Körnersp. mit 7 auswechselb. Einsätzen SMA - MK 2 (Art.Nr.:22-1040)
  • Spannzangenfutter 5C für Profi(center) 550 Serie (Art.Nr.:22-1091)
  • Spannzangenset 5C / 3 - 26 mm, 24-tlg. (Art.Nr.:22-1097)
  • Fräsaufsatz FA 16 (Selbstmontage) (Art.Nr.:03-1738)
  • Revolverkopf MK 2 mit 4 Stationen, inklusive Einsätze (Art.Nr.:22-1069)
  • Spannzangenfutter ER 25 - D100 (Art.Nr.:22-1084)
  • Spannzangenset ER 25, 2 - 16 mm, 15-tlg. (Art.Nr.:26-1022)
  • Uni-Kühlmitteleinrichtung 10 Liter - 230 V (Selbstmontage) (Art.Nr.:51-1003)
  • Universal-Kühlmittelkonzentrat RK 12, im 5 l Kanister (Art.Nr.:54-1206)
  • Schnellwechselstahlhalter Modell Bernardo, Größe 2 (Art.Nr.:23-1056)
  • Werksmontage Schnellwechselhalter** (Art.Nr.:23-1092)
  • Drehmeißelsatz mit HM-Wendeplatten 12 mm, 9-tlg. (Art.Nr.:44-3084)
  • Untergestell D3 (Art.Nr.:56-1055)
  • Untergestell D3 Deluxe (Art.Nr.:56-1056)



Wichtig: Bitte beachten Sie, dass einige Bilder in unseren Angeboten, die Maschinen teilweise mit Sonderzubehör zeigen die aber nicht immer im Lieferumfang enthalten sind! Beachten Sie bitte daher immer den angegebenen Lieferumfang und fragen im Zweifelsfall bei uns an!
