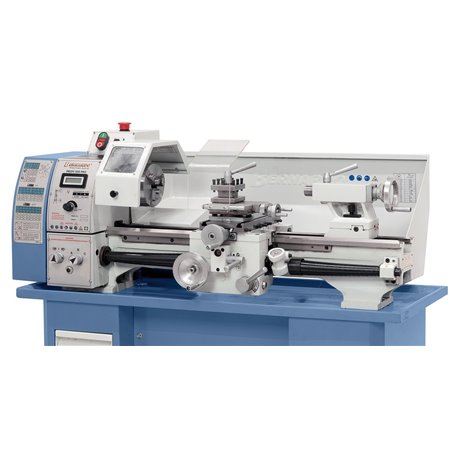

Profi 550 Pro - 400 V Bernardo Drehmaschine

L-03-1178

Neuer Artikel

- Längs- und Planvorschub

- Drehstommotor mit Frequenzumrichter

Mehr Infos

Achtung: Letzte verfügbare Teile!

2 974,05 € inkl. MwSt.

-12%

Vorher 3 379,60 €

120 kg
Lieferbar, Versandzeit 1-2 Werktage

Auf meine Wunschliste

Zahlungsmöglichkeiten:
Zahlungsmöglichkeiten:

Mehr Infos

Die Drehmaschine Profi 550 PRO-Serie ist aufgrund des hohen Drehzahlbereichs bis 3000 U/min sowie der umfangreichen Ausstattung (z.B.: Drehstommotor mit Frequenzumrichter, Hauptspindellagerung in P5-Qualität, ....) das ideale Modell für den anspruchsvollen Anwender.

Technische Daten

Spitzenweite

550 mm

Spitzenhöhe

125 mm

Umlaufdurchmesser über Bett

250 mm

Bettbreite

135 mm

Spindelbohrung

26 mm

Aufnahme in der Spindelbohrung

MK 4

Drehzahlbereich, stufenlos

30 - 450 / 150 - 3000 U/min

Bereich Längsvorschübe

(6) 0,06 - 0,32 mm/U

Bereich Planvorschübe

(4) 0,03 - 0,075 mm/U

Metrische Gewinde

(18) 0,2 - 3,5 mm

Zollgewinde

(21) 8 - 56 Gg/1"

Pinolenweg

70 mm

Pinolenaufnahme

MK 2

Motor-Abgabeleistung S1 100%

1,5 kW / 400 V

Motor-Aufnahmeleistung S6 40%

2,2 kW / 400 V

Maschinenabmessung (B x T x H)*

1210 x 610 x 450 mm

Gewicht ca.

137 kg

* ohne Untergestell

Features

  • Präzisions-Dreibackenfutter in Stahlausführung für Drehzahlen bis 3000 U/min serienmäßig
  • Serienmäßig mit Delta-Frequenzumrichter für hohes Drehmoment im unteren Drehzahlbereich und annähernd konstante Drehzahl unter Last
  • Hauptspindellagerung mit nachstellbaren Kegelrollenlager in P5-Qualität
  • Reitstockpinole und Handrad mit einstellbarer Skalierung (0,02 mm)
  • Erweiterter Einsatzbereich durch den nachrüstbaren Fräsaufsatz (Option)
  • Hohe Rundlaufgenauigkeit der gehärteten Spindelnase ≤ 0,009 mm
  • Solides Maschinenbett mit induktiv gehärteter und geschliffener Bettführung
  • Verschiebbarer Oberschlitten in x-Achsenrichtung
  • Serienmäßig mit stufenloser Drehzahlregelung, die eingestellte Drehzahl wird über eine Digitalanzeige abgelesen



Lieferumfang (ohne Untergestell):

  • 3-Backenfutter PO3-125 mm Stahlausführung
  • Futterflansch 125 mm
  • Feste Körnerspitzen
  • Wechselräder
  • Vierfachstahlhalter
  • Planschlitten mit Obersupport
  • Frequenzumrichter
  • Digitale Drehzahlanzeige
  • Gewindeuhr
  • Futterschutz
  • Spänerückwand
  • Leitspindelabdeckung
  • Bedienwerkzeug



Lieferbares Sonderzubehör:

  • Bernardo Präzisons-4-Backenfutter PO4, DIN 6350, PO4-125, Stahlausführung (Art. Nr.: 21-2009F)
  • Weiche Monoblockbacken SJ-PS3-125 (Art. Nr.: 21-3202)
  • Weiche Monoblockbacken SJ-PS4-125 (Art. Nr.: 21-3220)
  • Bernardo - Planscheibe K72 nach DIN 6350 K72 – 125 (Art. Nr.: 21-5002)
  • Aufspannscheibe diam. 240 mm (Art. Nr.: 03-1755)
  • Flansch 125 mm (Art. Nr.: 03-1750)
  • Mitlaufende Lünette (Art. Nr.: 03-1765)
  • Feststehende Lünette (Art. Nr.: 03-1760)
  • Mitlaufende Körnerspitze PC - MK 2 (Art. Nr.: 22-1001)
  • Mitl. Körnersp. mit 7 auswechselb. Einsätzen SMA-MK 2 (Art. Nr.: 22-1040)
  • Fräsaufsatz FA 16 (Art. Nr.: 03-1738)
  • Revolverkopf MK 2 mit 3 Stationen, inkl. Einsätze (Art. Nr.: 22-1068)
  • Revolverkopf MK 2 mit 4 Stationen, inkl. Einsätze (Art. Nr.: 22-1069)
  • Mitlaufender Zentrierkegel MK 2 / 60 mm (Art. Nr.: 22-1050)
  • Spannzangenfutter ER 25 - D 100 (Art. Nr.: 22-1084)
  • Spannzangenset ER 25, 2 - 16 mm, 15-tlg. (Art. Nr.: 26-1022)
  • Spannzangenfutter 5C (Art. Nr.: 22-1091)
  • Spannzangenset 5C / 3 - 26 mm, 24-tlg. (Art. Nr.: 22-1097)
  • Universal-Kühlmitteleinrichtung mit Plastikbehälter 10 Liter - 230 V (Art. Nr.: 51-1003)
  • Universal-Kühlmittelkonzentrat RK 12, 5 Liter Kanister (Art. Nr.: 54-1206)
  • Schnellwechselstahlhalterset System Multifix Größe A, inkl. 4 Einsätze (Art. Nr.: 23-1000)
  • Schnellwechselstahlhalterset Modell Bernardo Gr. 2, inkl. 4 Einsätze (Art. Nr.: 23-1056)
  • Wechselhalter mit geradem Einsatz für Größe 2 (Art. Nr.: 23-1059)
  • Wechselhalter mit Prismeneinsatz für Größe 2 (Art. Nr.: 23-1062)
  • Abstechhalter für Größe 2 (Art. Nr.: 23-1065)
  • Werksmontage Schnellwechselhalter ** (Art. Nr.: 23-1092)
  • Schnellspann-Bohrfutter 1 - 16 mm / B 16 (Art. Nr.: 24-1082)
  • Drehmeisselsatz 12 mm, 38-tlg. (Art. Nr.: 44-1016)
  • HSS-Drehmeisselsatz, 12 mm, 8-tlg. (Art. Nr.: 44-1025)
  • Drehmeisselsatz mit HM-Wendepl., 12 mm, 5-tlg. (Art. Nr.: 44-2021)
  • Drehmeisselsatz mit HM-Wendeplatten 12 mm, 4-tlg. inkl. Bohrstange (Art. Nr.: 44-2031)
  • Drehmeisselsatz mit HM-Wendeplatten 12 mm, 6-tlg. inkl. Bohrstange (Art. Nr.: 44-2052)
  • Drehmeißelsatz mit HM-Wendeplatten, 12 mm, 9-tlg., Satz C (Art. Nr.: 44-3084)
  • Untergestell D3 (Art. Nr.: 56-1055)
  • Untergestell D3 Deluxe (Art. Nr.: 56-1056)
