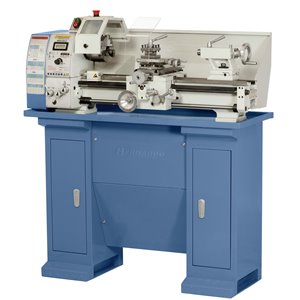

> >>Profi 550 LZ Bernardo Leit- und Zugspindeldrehmaschine
Reduziert! Profi 550 LZ Bernardo Leit- und Zugspindeldrehmaschine Vergrößern
Zurück Weiter

Profi 550 LZ Bernardo Leit- und Zugspindeldrehmaschine

L-03-1144

Neuer Artikel

1 Artikel

Achtung: Letzte verfügbare Teile!

1 949,15 € inkl. MwSt.

zzgl. Versandkosten

-10%

Vorher 2 165,72 €

130 kg
Lieferzeit 2 - 5 Werktage

Auf meine Wunschliste

Zahlungsmöglichkeiten:
Zahlungsmöglichkeiten:

Mehr Infos

Profi 550 LZ Bernardo Leit- und Zugspindeldrehmaschine

Die Drehmaschinen Profi 550 LZ ist serienmäßig mit einer Leit- und Zugspindel zum Gewindeschneiden bzw. für den automatischen Vorschub ausgestattet. Beim Modell Profi 550 LZ wurde die Spindelbohrung auf 28 mm erhöht.

Spitzenweite

550 mm

Spitzenhöhe

130 mm

Umlaufdurchmesser über Bett

250 mm
Bettbreite 135 mm

Spindelbohrung

26 mm

Aufnahme in der Spindelbohrung

MK 4

Drehzahlbereich, stufenlos

50 - 100 / 100 - 2000 U/min

Bereich Längsvorschübe

(6) 0,08 - 0,48 mm/U

Bereich Planvorschübe

(6) 0,026 - 0,156 mm/U

Metrische Gewinde

(18) 0,2 - 3,5 mm

Zollgewinde

(21) 8 - 56 Gg/1"

Pinolenweg

75 mm

Pinolenaufnahme

MK 2

Motor-Abgabeleistung S1 100%

0,75 kW / 230 V

Motor-Aufnahmeleistung S6 40%

1,0 kW / 230 V

Maschinenabmessung (B x T x H)*

1150 x 600 x 460 mm

Gewicht ca.

130 kg

* ohne Untergestell



  • Sehr handliche, stabile Maschinen mit Leit- und Zugspindel
  • Die Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
  • Vielseitige Anwendungsmöglichkeiten: Feinmechaniker, Ausbildungs- und Lehrwerkstätten, ...
  • Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen
  • Schlitten inklusive Handräder mit Feinskalierung
  • Spindelkopf als Werkzeugablage verwendbar
  • Reitstock, Spindelstock und alle Führungen sind nachstellbar
  • Durchzugsstarker Antriebsmotor, auch bei Dauerbelastung
  • Elektronisch, stufenlose Drehzahlregelung, dadurch optimale Anpassung an das Werkstück möglich

Lieferumfang ( ohne Untergestell )

  • 3-Backenfutter DK11-125 mm
  • Futterflansch 125 mm
  • Feste Körnerspitzen
  • Wechselräder

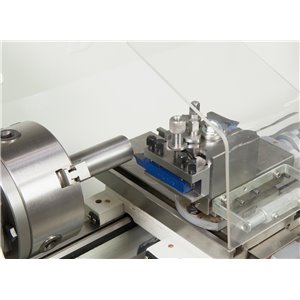

  • Vierfachstahlhalter
  • Rutschkupplung
  • Mikrometerlängsanschlag
  • Planschlitten mit Obersupport
  • Digitale Drehzahlanzeige
  • Gewindeuhr
  • Futterschutz
  • Spänerückwand
  • Spänewanne
  • Leitspindelabdeckung
  • Bedienwerkzeug





Lieferbares Sonderzubehör:

  • Flansch 125 mm  (Art.Nr.:03-1750)
  • Aufspannscheibe diam. 240 mm (Art.Nr.:03-1755)
  • Feststehende Lünette (Art.Nr.:03-1760)
  • Mitlaufende Lünette (Art.Nr.:03-1765)
  • Bernardo Standard-4-Backenfutter DK12, DIN 6350, DK12-125, Gussausführung (Art.Nr.:21-0802)
  • Weiche Monoblockbacken DSJ-DK12-125 (Art.Nr.:21-0865)
  • Weiche Monoblockbacken DSJ-DK11-125 (Art.Nr.:21-0852)
  • Bernardo - Planscheibe K72 nach DIN 6350 K72 - 125 (Art.Nr.:21-5002)
  • Mitlaufende Körnerspitze PC - MK 2 (Art.Nr.:22-1001)
  • Mitl. Körnersp. mit 7 auswechselb. Einsätzen SMA - MK 2 (Art.Nr.:22-1040)
  • Mitlaufender Zentrierkegel MK 2 / 60 mm (Art.Nr.:22-1050)
  • Revolverkopf MK 2 mit 3 Stationen, inkl. Einsätze (Art.Nr.:22-1068)
  • Revolverkopf MK 2 mit 4 Stationen, inkl. Einsätze (Art.Nr.:22-1069)
  • Spannzangenfutter 5C (Art.Nr.:22-1090)
  • Spannzangenset 5C / 3 - 26 mm, 24-tlg. (Art.Nr.:22-1097)
  • Schnellwechselstahlhalterset System Multifix Größe A, inkl. 4 gerader Einsätze (Art.nr.:23-1000)
  • Montagekosten für Multifix A bzw. E ** (Art.Nr.:23-1090)
  • Schnellwechselstahlhalterset Modell Bernardo Gr. 1, inkl. 4 Einsätze (Art.Nr.:23-1055)
  • Wechselhalter mit geradem Einsatz für Größe 1 (Art.Nr.:23-1058)
  • Wechselhalter mit Prismeneinsatz für Größe 1 (Art.Nr.:23-1061)
  • Abstechhalter für Größe 1 (Art.Nr.:23-1064)
  • Montagekosten für Schnellwechselstahlhalter Bernardo (Gr.1, 2, 3) ** (Art.Nr.:23-1089)
  • Schnellspannbohrfutter 1 - 16 mm / B 16 (Art.Nr.:24-1082)
  • Drehmeisselsatz 12 mm, 38-tlg. (Art.Nr.:44-1016)

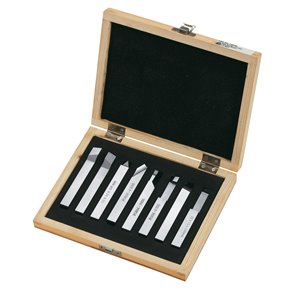

  • HSS-Drehmeisselsatz, 12 mm, 8-tlg. (Art.Nr.:44-1025)
  • Drehmeisselsatz mit HM-Wendeschneidplatten 12 mm, 5-tlg. (Art.Nr.:44-2021)
  • Drehmeisselsatz mit HM-Wendeschneidplatten 12 mm, 4-tlg., inkl. Bohrstange (Art.Nr.:44-2031)
  • Drehmeisselsatz mit HM-Wendeschneidplatten 12 mm, 6-tlg. inkl. Bohrstange (Art.Nr.:44-2052)
  • Drehmeisselsatz mit HM-Wendeschneidplatten 12 mm, 9-tlg., Satz C (Art.Nr.:44-3084)
  • Universal-Kühlmitteleinrichtung mit Plastikbehälter 14 Liter - 230 V (Art.Nr.:51-1003)
  • Untergestell D3 (Art.Nr.:56-1055)
