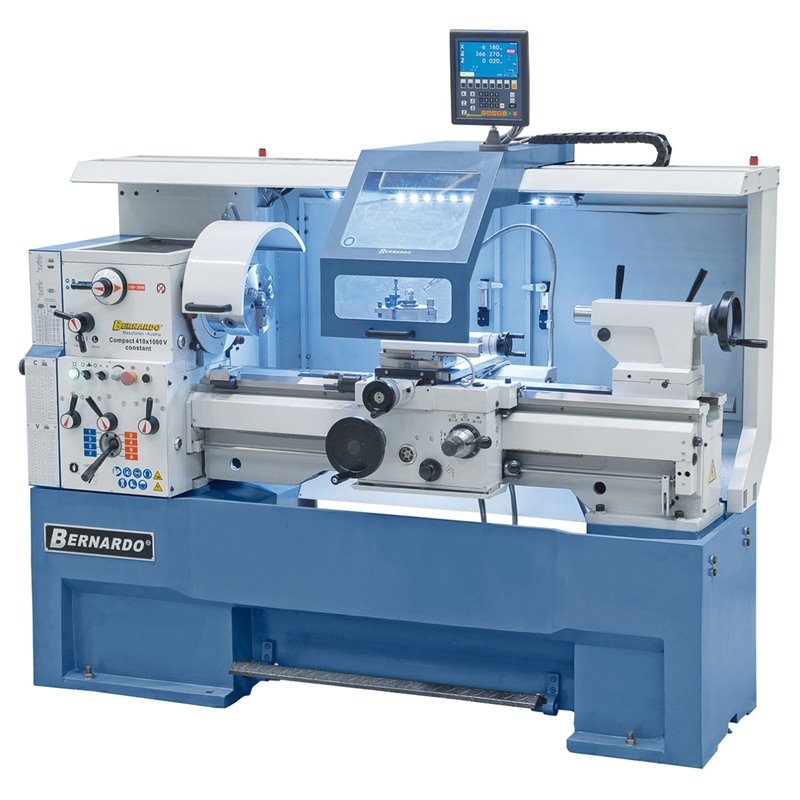

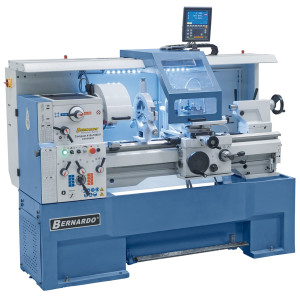

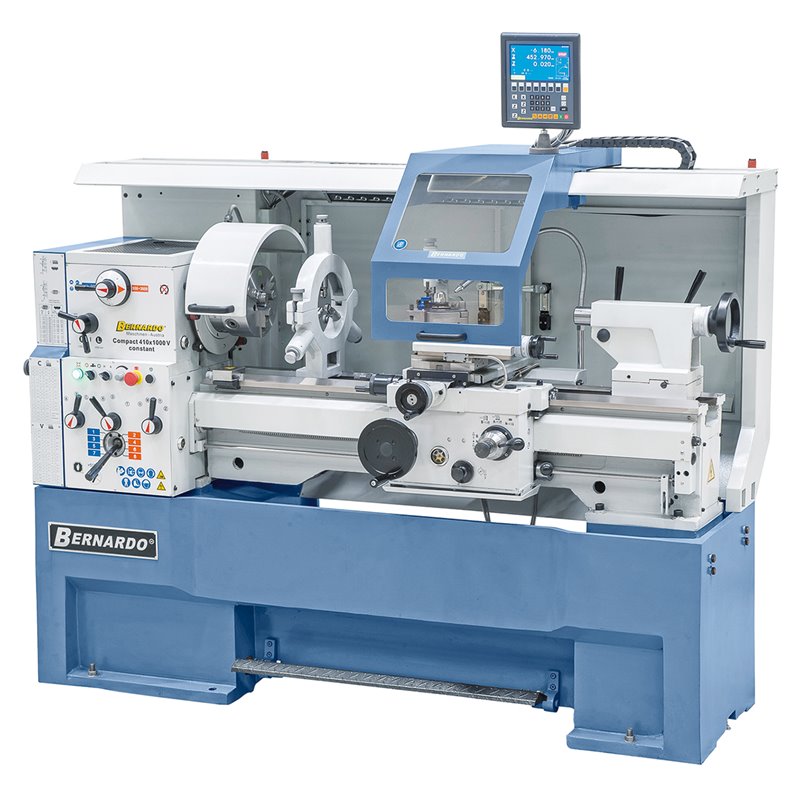

Präzisionsdrehmaschine Compact 410 x 1000 V-constant Bernardo

03-1305XL

Die Präzisionsdrehmachine Compact 410 V-constant wurde speziell zum wirtschaftlichen Herstellen von Einzelwerkstücken und kleinen Serien mit hoher Präzision konzipiert. Durch die große Bedienerfreundlichkeit eignet sich dieses Modell besonders für den Maschinenbau, Anlagenbau, Produktion und Einzelanfertigung. Weiters ist dieses Modell mit der Zusatzfunktion „konstante Schnittgeschwindigkeit“ ausgestattet, d.h. auch bei verändertem Werkstückdurchmesser wird eine optimale Oberflächengüte erzielt.

20.491,80 €
inkl. MwSt.
Menge
6 Artikel

  Sicherheitsrichtlinien

Datensicherheit: SSL geschützt

Beschreibung

Produkteigenschaften

  • Konstante Schnittgeschwindigkeit beim Plandrehen, die Spindeldrehzahl wird nach dem veränderten Werkstückdurchmesser automatisch angepasst
  • Hohe Oberflächengüte durch die konstante Schnittgeschwindigkeit beim Plandrehen
  • Zur Minimierung von Schwingungseinflüssen ist das massive Prismenbett zusätzlich mit Rippen versehen
  • Vielseitige Einsatzmöglichkeiten im allgemeinen Maschinenbau, Produktion, Einzelteilanfertigung, …
  • Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
  • Das Maschinenbett, in einem Stück gegossen, ist äußerst verwindungssteif und vibrationsarm, womit eine wesentliche Voraussetzung für genaues Drehen erfüllt wird
  • Platzsparende Aufstellmöglichkeit durch nach vorne ausziehbare Spänewanne
  • Serienmäßig mit 52 mm Spindelbohrung zum Bearbeiten von großen Wellendurchmesser

technische daten

Spitzenweite

1000 mm

Spitzenhöhe

210 mm

Umlaufdurchmesser über Bett

420 mm

Umlaufdurchmesser über Planschlitten

250 mm

Bettbreite

250 mm

Spindelbohrung

52 mm

Spindelaufnahme

DIN 55029, D1-6

Drehzahlbereich, 2 Stufen

30 - 550 / 550 - 3000 U/min

Bereich Längsvorschübe

(20) 0,026 - 0,9 mm/U

Bereich Planvorschübe

(20) 0,013 - 0,45 mm/U

Metrische Gewinde

(42) 0,2 - 14 mm

Zollgewinde

(45) 2 - 72 Gg/1“

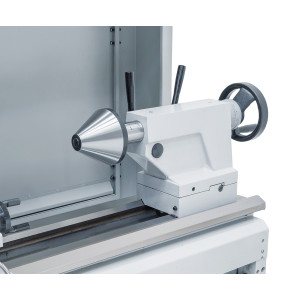

Pinolendurchmesser

50 mm

Pinolenweg

125 mm

Pinolenaufnahme

MK 4

Motorleistung

5,5 kW (7,5 PS)

Maschinenabmessung  (B x T x H)

1950 x 1000 x 1820 mm

Gewicht ca.

1270 kg

Wichtig: Bitte beachten Sie, dass einige Bilder in unseren Angeboten, die Maschinen teilweise mit Sonderzubehör zeigen die aber nicht immer im Lieferumfang enthalten sind! Beachten Sie bitte daher immer den angegebenen Lieferumfang und fragen im Zweifelsfall bei uns an!

Lieferumfang

  • 3-Achs-Digitalanzeige ES-12 S mit LCD-Anzeige und Drehzahlanzeige

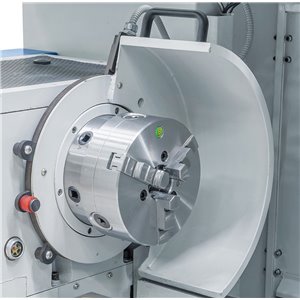

  • 3-Backen-Stahlfutter PO3-200 mm / D6
  • Aufspannscheibe 350 mm

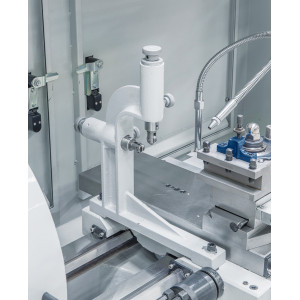

  • Feststehende Lünette - Durchlass diam. max. 130 mm
  • Mitlaufende Lünette - Durchlass diam. max. 70 mm
  • Kühlmitteleinrichtung

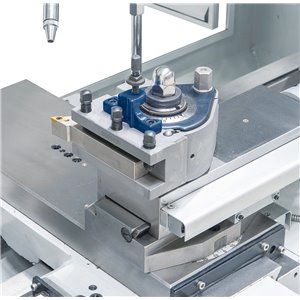

  • Schnellwechselstahlhalter mit 4 Einsätzen
  • Schutzeinrichtung bei Schnellwechselstahlhalter
  • Mikrometerlängsanschlag
  • Revolveranschlag mit Feineinstellung
  • Rutschkupplung
  • Fußpedal mit Bremsfunktion nach CE
  • Erstbefüllung mit Shell Tellus 46
  • Frequenzumrichter
  • LED-Maschinenleuchte
  • Wechselräder
  • Reduzierhülse
  • 2 Zentrierspitzen
  • Spänerückwand
  • Bedienwerkzeug
