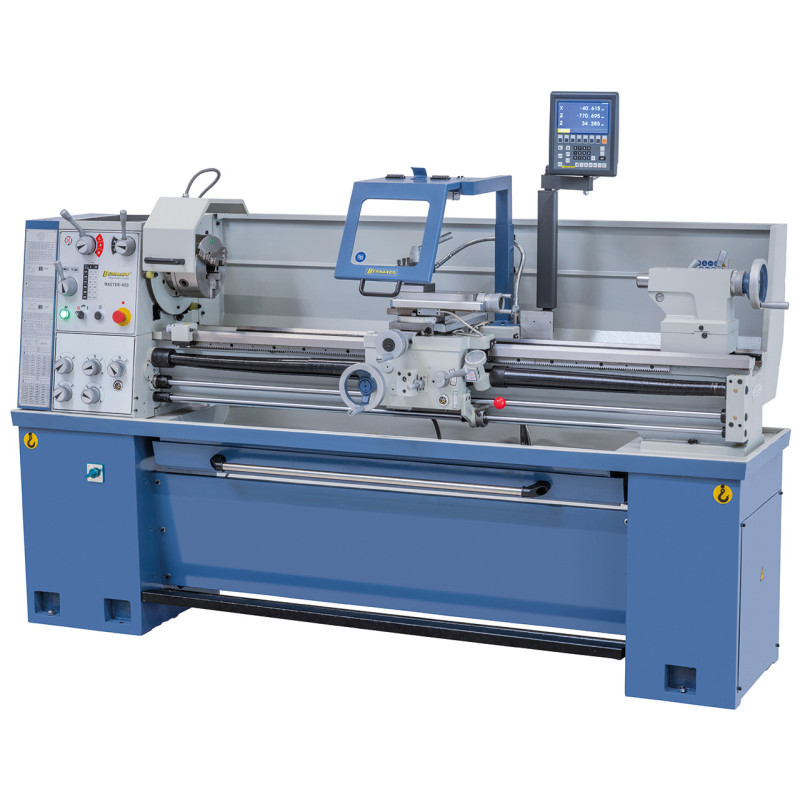

Master 400 x 1500 inkl. 3-Achs-Digitalanzeige Bernardo Drehmaschine

Name: Master 400 x 1500 inkl. 3-Achs-Digitalanzeige Bernardo Drehmaschine
Brand: Bernardo
SKU: 03-1289XL0
Price: 9732.77 EUR
Availability: InStock

Artikel-Nr. 03-1289XL0

Marke Bernardo

Die Master 400 ist eine kompakt gebaute Universaldrehmaschine mit großem Einsatzbereich und überzeugt vor allem durch den Drehdurchmesser von 400 mm, sowie der Spindelbohrung von 52 mm. Aufgrund ihrer Konstruktion (Bauart, Leistung, Vorschübe,….) kann sie sowohl in Ausbildungswerkstätten, aber auch für den Werkzeugbau und Reparaturbetriebe erfolgreich eingesetzt werden.

10.579,10 €

9.732,77 € 8% sparen

inkl. MwSt.

Die Aktion endet in:

0Tagen

0Stunden

0Minuten

0Sekunden

Menge

Auf Lager: 8 Artikel

Sicherheitsrichtlinien

Datensicherheit: SSL geschützt

Beschreibung
Artikeldetails

Beschreibung

EIGENSCHAFTEN:

Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen
Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten
Gehärtete und geschliffene Zahnräder auch im Vorschubgetriebe
Sehr handliche, stabile Maschine mit Leit- und Zugspindel
Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
Maschinenunterbau in schwerer Gußausführung
Reitstock kann zum Kegeldrehen ± 5 mm verschoben werden
Ideal für Fachschulen, Reparaturbetriebe und Ausbildungswerkstätten
Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
Platzsparende Aufstellmöglichkeit durch nach vorne ausziehbare Spänewanne
Herausnehmbare Brücke für die Bearbeitung von Werkstücken mit großem Durchmesser
Optimales Preis-Leistungsverhältnis, modernes Design
Serienmäßig mit integrierter Rutschkupplung

TECHNISCHE Daten:

Spitzenweite	1500 mm
Spitzenhöhe	200 mm
Umlaufdurchmesser über Bett	400 mm
Umlaufdurchmesser über Kröpfung	560 mm
Umlaufdurchmesser über Planschlitten	240 mm
Bettbreite	210 mm
Spindelbohrung	52 mm
Spindelaufnahme	DIN 55029, D1-5
Drehzahlbereich	(12) 45 - 2000 U/min
Bereich Längsvorschübe	(27) 0,06 - 2,78 mm/U
Bereich Planvorschübe	(22) 0,01 - 0,72 mm/U
Metrische Gewinde	(36) 0,8 - 14 mm
Zollgewinde	(30) 2 - 28 Gg/1“
Pinolendurchmesser	45 mm
Pinolenweg	100 mm
Pinolenaufnahme	MK 4
Motorleistung	2,0 / 2,4 kW
Maschinenabmessung (B x T x H)	2360 x 800 x 1600 mm
Gewicht ca.	930 kg

LIEFERUMFANG:

3-Achs-Digitalanzeige ES-12 V mit LCD-Display
3-Backenfutter DK11-200 mm / D5
Planscheibe 200 mm / D5, nach DIN 55029
Feststehende Lünette - Durchlass diam. max. 90 mm
Mitlaufende Lünette - Durchlass diam. max. 70 mm
Kühlmitteleinrichtung
Erstbefüllung mit Shell Tellus 46
Ausziehbare Spänewanne
Aufspannscheibe 320 mm
Vierfachstahlhalter
Schutzeinrichtung bei Vierfachstahlhalter
Rutschkupplung
Mikrometerlängsanschlag
Gewindeuhr
LED-Maschinenleuchte
Reduzierhülse
Wechselräder
2 Zentrierspitzen
Fußpedal mit Bremsfunktion nach CE
Motor mit Magnetbremse nach CE-Norm
Bedienwerkzeug

Lieferbares Sonderzubehör: (nicht im standardmäßigen Lieferumfang enthalten)

Bernardo Standard-4-Backenfutter DK12-D, DIN 55029, DK12-200/D5, Gussausführung (Art .Nrt.: 21-0834)
Weiche Monoblockbacken DSJ-DK11-200 (Art. Nr.: 21-0854)
Weiche Monoblockbacken DSJ-DK12-200 (Art. Nr.: 21-0867)
Weiche Aufsatzbacken DSTJ-DK11-200 (Art. Nr.: 21-0878)
Grundbacken DMJ-DK11-200 (Art. Nr.: 21-0900)
Umkehraufsatzbacken DTJ-DK11-200 (Art. Nr.: 21-0922)
Kurzkegelflansch FL nach DIN 55029, 200 / D5, futterseitig plan, Gusskörper (Art. Nr.: 21-4056)
Mitlaufende Körnerspitze PC - MK 4 (Art. Nr.: 22-1003)
Mitl. Körnersp. mit 7 auswechselb. Einsätzen SMA - MK 4 (Art. Nr.: 22-1042)
Mitlaufender Zentrierkegel MK 4 / 125 mm (Art. Nr.: 22-1060)
Revolverkopf MK 4 mit 6 Stationen (Art. Nr.: 22-1072)
Einsätze für Revolverkopf MK 4 (Art. Nr.: 22-1077)
Spannzangenfutter 5C mit Aufnahme D1-5 (Art. Nr.: 22-1093)
Spannzangenset 5C / 3 - 26 mm, 24-tlg. (Art. Nr.: 22-1097)
Schnellwechselstahlhalterset System Multifix Größe E, inkl. 4 gerader Einsätze (Art. Nr.: 23-1001)
Werksmontage Schnellwechselhalter ** (Art. Nr.: 23-1092)
Wechselhalter mit geradem Einsatz für Größe E, 25 x 100 mm (Art. Nr.: 23-1006E2)
Wechselhalter mit Prismeneinsatz für Größe E, diam. 30 x 100 mm (Art. Nr.: 23-1011)
Schnellspannbohrfutter 1 - 16 mm / B 16 (Art. Nr.: 24-1082)
Zentrierbohrer 12-tlg. (Art. Nr.: 41-1070)
HSS-Drehmeisselsatz, 16 mm, 8-tlg. (Art. Nr.: 44-1026)
Drehmeisselsatz mit HM-Wendeschneidplatten 16 mm, 4-tlg. inkl. Bohrstange (Art. Nr.: 44-2032)
Drehmeisselsatz mit HM-Wendeschneidplatten 16 mm, 6-tlg. inkl. Bohrstange (Art. Nr.: 44-2053)
Drehmeisselsatz mit HM-Wendeschneidplatten, 16 mm, 7-tlg. Satz D (Art. Nr.: 44-3086)
Maschinenschuh MS 80 (Art. Nr.: 53-2000)
Universal-Kühlmittelkonzentrat RK 12, 5 Liter Kanister (Art. Nr.: 54-1206)

Wichtig: Bitte beachten Sie, dass einige Bilder in unseren Angeboten, die Maschinen teilweise mit Sonderzubehör zeigen die aber nicht immer im Lieferumfang enthalten sind! Beachten Sie bitte daher immer den angegebenen Lieferumfang und fragen im Zweifelsfall bei uns an!
