Master 180 Bernardo Drehmaschine

03-1263XL

Die Leit- und Zugspindeldrehmaschine Master 180 überzeugt durch ihre stabile Konstruktion und einfache Handhabung. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Achs-Digitalanzeige, Lünetten, LED-Maschinenleuchte, Sicherheitseinrichtungen nach CE-Norm, …), wodurch diese Maschine ideal für Fachschulen, Reparaturbetriebe und Ausbildungswerkstätten ist.

6.902,00 €
6.349,84 € 8% sparen
inkl. MwSt.
Die Aktion endet in:
0Tagen
0Stunden
0Minuten
0Sekunden
Menge
Nicht auf Lager

  Sicherheitsrichtlinien

Datensicherheit: SSL geschützt

Beschreibung

Technische Daten:

Spitzenweite

1000 mm

Spitzenhöhe

180 mm

Umlaufdurchmesser über Bett

360 mm

Umlaufdurchmesser über Kröpfung*

480 mm

Umlaufdurchmesser über Planschlitten

220 mm

Bettbreite

185 mm

Spindelbohrung

51 mm

Spindelaufnahme

DIN 55029, D1-5

Drehzahlbereich

(8) 70 - 2000 U/min

Bereich Längsvorschübe

(32) 0,052 - 1,392 mm/U

Bereich Planvorschübe

(32) 0,014 - 0,380 mm/U

Metrische Gewinde

(26) 0,4 - 7,0 mm

Zollgewinde

(34) 4 - 56 Gg/1“

Pinolendurchmesser

42 mm

Pinolenweg

110 mm

Pinolenaufnahme

MK 4

Motor-Abgabeleistung S1 100%

1,5 kW (400 V)

Motor-Aufnahmeleistung S6 40%

2,2 kW (400 V)

Maschinenabmessung (B x T x H)

1920 x 750 x 1600 mm

Gewicht ca.

540 kg

* Bettlänge herausnehmbar: 225 mm


Besonderheiten:

  • Serienmäßig mit 51 mm Spindelbohrung zum Bearbeiten von großen Wellendurchmesser
  • Ideal für Fachschulen, Reparaturbetriebe und Ausbildungswerkstätten
  • Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen
  • Herausnehmbare Brücke für die Bearbeitung von Werkstücken mit großem Durchmesser
  • Platzsparende Aufstellmöglichkeit durch nach vorne ausziehbare Spänewanne
  • Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängg und präzise schaltbar
  • Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten
  • Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
  • Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
  • Einhebelklemmung für Reitstock, verschiebbar zum Kegeldrehen
  • Garantierte Rundlaufgenauigkeit der Spindelnase (≤ 0,009 mm)
  • Hauptspindel gehärtet und geschliffen, im Ölbad laufend
  • Reitstock, Spindelstock und alle Führungen nachstellbar


Lieferumfang:

  • 3-Backenfutter DK11-200 mm / D5
  • Planscheibe 200 mm / D5, nach DIN 55029

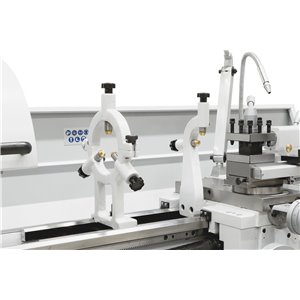

  • Feststehende Lünette - Durchlass diam. max. 70 mm
  • Mitlaufende Lünette - Durchlass diam. max. 50 mm
  • Kühlmitteleinrichtung
  • Erstbefüllung mit Shell Tellus 46
  • Ausziehbare Spänewanne
  • Aufspannscheibe 320 mm
  • Vierfachstahlhalter
  • Schutzeinrichtung bei Vierfachstahlhalter
  • Rutschkupplung
  • Mikrometerlängsanschlag
  • Gewindeuhr
  • LED-Maschinenleuchte
  • Reduzierhülse
  • Wechselräder
  • 2 Zentrierspitzen
  • Fußpedal mit Bremsfunktion nach CE
  • Motor mit Magnetbremse nach CE-Norm
  • Untergestell
  • Bedienwerkzeug



Lieferbares Sonderzubehör:

Art. Nr.

4-Backenfutter DK12-200 mm / D5, nach DIN 55029

21-0834

Weiche Monoblockbacken DSJ-DK11-200

21-0854

Weiche Aufsatzbacken DSTJ-DK11-200

21-0878

Grundbacken DMJ-DK11-200

21-0900

Umkehraufsatzbacken DTJ-DK11-200

21-0922

Weiche Monoblockbacken DSJ-DK12-200

21-0867

Futterflansch FL 200 mm nach DIN 55029, D1-5

21-4056

Mitlaufende Körnerspitze Type PC, MK 4

22-1003

Mitl. Körnersp. Type SMA, MK 4 inkl. 7 Einsätzen

22-1042

Mitlaufender Zentrierkegel MK 4 - 125 mm

22-1060

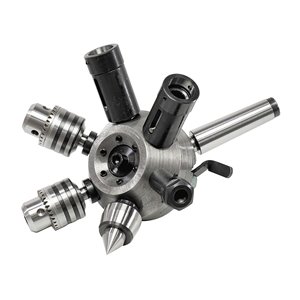

Revolverkopf MK 4 mit 6 Stationen

22-1072

Einsätze für Revolverkopf MK 4

22-1077

Spannzangenfutter 5C, D1-5

22-1093

Spannzangenset 5C, 3 - 26 mm, 24-tlg.

22-1097

Schnellwechselstahlhalter System Multifix, Größe E

23-1001

Werksmontage Schnellwechselhalter**

23-1092

Wechselhalter mit geradem Einsatz für Größe E, 25 x 100 mm

23-1006E2

Schnellspannbohrfutter 1 - 16 mm / B 16

24-1082

Drehmeißelsatz mit HM-Wendeplatten, 16 mm, 7-tlg.

44-3086

Kegeldreheinrichtung

03-1809

Maschinenschuh MS 80

53-2000

Universal-Kühlmittelkonzentrat RK 12, im 5 l Kanister

54-1206


Lieferumfang:

Wichtig: Bitte beachten Sie, dass einige Bilder in unseren Angeboten, die Maschinen teilweise mit Sonderzubehör zeigen die aber nicht immer im Lieferumfang enthalten sind! Beachten Sie bitte daher immer den angegebenen Lieferumfang und fragen im Zweifelsfall bei uns an!
