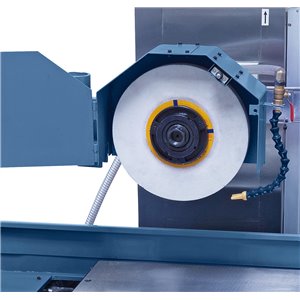

FSM 3060 AHD Bernardo Flachschleifmaschine

05-1408
Bernardo

Die massiv gebauten Flachschleifmaschinen der FSM-AHD-Serie sind serienmäßig mit einer automatischen Vertikalzustellung ausgestattet. Durch die umfangreiche Serienausstattung wie z.B. computergesteuerte Vertikalzustellung, Magnetplatte mit Entmagnetisierungseinrichtung, Steuerung über Touchscreen sowie einem elektronischen Handrad bieten diese Modelle ein optimales Leistungspaket für den Anwender.



23.074,10 €
inkl. MwSt.
Menge
10 Artikel

  Sicherheitsrichtlinien

Datensicherheit: SSL geschützt

Beschreibung

Eigenschaften



  • Geringer Slip-Stick-Effekt durch kunststoffbeschichtete Gegenführungen in x- und y-Achse
  • Tischlängsführung V-Flach, Tischquerführung Doppel-V
  • Axial und radial spielfrei vorgespannte Speziallager in der Schleifspindel
  • Hohe Stabilität durch starke Verrippungen und großzügig dimensionierte Wandungen
  • Digital gesteuerter automatischer Vertikalvorschub mit Servomotor
  • Aufwendiges Hydrauliksystem gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung
  • Zustellung mittels Eilgang auf die Werkstückhöhe, einstellbare Schlicht- und Ausfeuerhübe, automatisches Abheben nach Programmende
  • Einstellbare Tischlängs- und Querbewegung mittels Endanschlägen



Technische Daten:

Tischaufspannfläche

300 x 700 mm

T-Nuten Anzahl / Breite

1 / 14 mm

Elektro-Magnetspannplatte

300 x 600 mm

Max. Verfahrweg, längs

640 mm

Max. Verfahrweg, quer

320 mm

Abstand Spindelmitte / Tisch max.

520 mm

Max. Werkstückgewicht*

200 kg

Schleifscheibe

300 x 30 x 75 mm

Tischgeschwindigkeit, hydraulisch

2 - 18 m/min

Querverstellung



Automatische Zustellung, quer

0,5 – 10 mm/Hub

Eilgang, quer

990 mm/min

Zustellung quer pro Handradumdrehung

4 mm/U

Skalenteilung am Handrad

0,02 mm

Vertikalzustellung



Automatische Zustellung, vertikal

0,01 / 0,1 mm

Eilgang, vertikal

360 mm/min

Zustellung vertikal pro Handradumdrehung

2 mm/U

Skalenteilung am Handrad

0,01 mm

Schleifspindelmotor

4,0 kW

Spindeldrehzahl

1440 U/min

Hydraulikpumpenmotor

1,5 kW

Vertikalvorschubmotor

0,75 kW

Länge

2000 mm

Tiefe

1650 mm

Höhe

1850 mm

Gewicht ca.

1400 kg







* mit Magnetspannplatte



Lieferumfang

  • 2-Achs-Digitalanzeige ES-12 H mit LCD-Display
  • Steuerung mit Touch-Bedienung
  • Elektronisches Handrad
  • Schleifscheibe
  • Scheibenflansch
  • LED-Arbeitsleuchte
  • Elektro-Magnetspannplatte
  • Auswuchtstand
  • Auswuchtwelle
  • Schutzabdeckungen
  • Entmagnetisierungseinrichtung
  • Kühlmitteleinrichtung
  • Abziehdiamant
  • Maschinenschuhe
  • Zentralschmierung
  • Bedienwerkzeug
Artikeldetails
Bernardo
05-1408
10 Artikel

Besondere Bestellnummern

ean13
9009468062149
