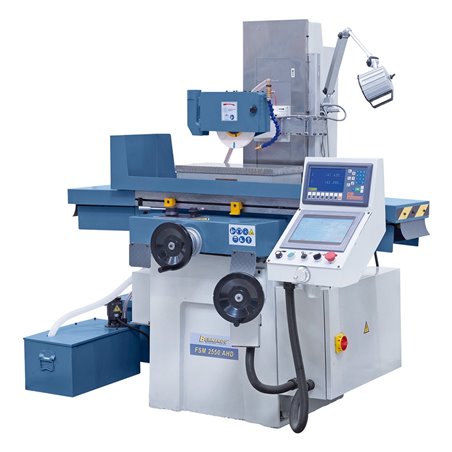

FSM 2550 AHD Bernardo Flachschleifmaschine

Name: FSM 2550 AHD Bernardo Flachschleifmaschine
Brand: Bernardo
SKU: 05-1406
Price: 17731 EUR
Availability: OutOfStock

Artikel-Nr. 05-1406

Marke Bernardo

Die massiv gebauten Flachschleifmaschinen der FSM-AHD-Serie sind serienmäßig mit einer automatischen Vertikalzustellung ausgestattet. Durch die umfangreiche Serienausstattung wie z.B. computergesteuerte Vertikalzustellung, Magnetplatte mit Entmagnetisierungseinrichtung, Steuerung über Touchscreen sowie einem elektronischen Handrad bieten diese Modelle ein optimales Leistungspaket für den Anwender.

17.731,00 €

inkl. MwSt.

Menge

Nicht auf Lager

Sicherheitsrichtlinien

Datensicherheit: SSL geschützt

Beschreibung
Artikeldetails

Beschreibung

Eigenschaften

Geringer Slip-Stick-Effekt durch kunststoffbeschichtete Gegenführungen in x- und y-Achse
Tischlängsführung V-Flach, Tischquerführung Doppel-V
Axial und radial spielfrei vorgespannte Speziallager in der Schleifspindel
Hohe Stabilität durch starke Verrippungen und großzügig dimensionierte Wandungen
Digital gesteuerter automatischer Vertikalvorschub mit Servomotor
Aufwendiges Hydrauliksystem gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung
Zustellung mittels Eilgang auf die Werkstückhöhe, einstellbare Schlicht- und Ausfeuerhübe, automatisches Abheben nach Programmende
Einstellbare Tischlängs- und Querbewegung mittels Endanschlägen

Technische Daten:

Tischaufspannfläche	250 x 520 mm
T-Nuten Anzahl / Breite	1 / 14 mm
Elektro-Magnetspannplatte	250 x 500 mm
Max. Verfahrweg, längs	560 mm
Max. Verfahrweg, quer	260 mm
Abstand Spindelmitte / Tisch max.	450 mm
Max. Werkstückgewicht*	150 kg
Schleifscheibe	200 x 20 x 31,75 mm
Tischgeschwindigkeit, hydraulisch	2 - 18 m/min
Querverstellung
Automatische Zustellung, quer	0,5 – 10 mm/Hub
Eilgang, quer	990 mm/min
Zustellung quer pro Handradumdrehung	4 mm/U
Skalenteilung am Handrad	0,02 mm
Vertikalzustellung
Automatische Zustellung, vertikal	0,01 / 0,1 mm
Eilgang, vertikal	360 mm/min
Zustellung vertikal pro Handradumdrehung	2 mm/U
Skalenteilung am Handrad	0,01 mm
Schleifspindelmotor	1,5 kW
Spindeldrehzahl	2850 U/min
Hydraulikpumpenmotor	1,5 kW
Vertikalvorschubmotor	0,75 kW
Länge	1700 mm
Tiefe	1400 mm
Höhe	1750 mm
Gewicht ca.	1100 kg
