FM 45 HSV Bernardo Bohr- und Fräsmaschine
  • FM 45 HSV Bernardo Bohr- und Fräsmaschine
  • FM 45 HSV Bernardo Bohr- und Fräsmaschine
  • FM 45 HSV Bernardo Bohr- und Fräsmaschine
  • FM 45 HSV Bernardo Bohr- und Fräsmaschine
  • FM 45 HSV Bernardo Bohr- und Fräsmaschine
  • FM 45 HSV Bernardo Bohr- und Fräsmaschine
  • FM 45 HSV Bernardo Bohr- und Fräsmaschine
  • FM 45 HSV Bernardo Bohr- und Fräsmaschine
  • FM 45 HSV Bernardo Bohr- und Fräsmaschine
  • FM 45 HSV Bernardo Bohr- und Fräsmaschine
  • FM 45 HSV Bernardo Bohr- und Fräsmaschine

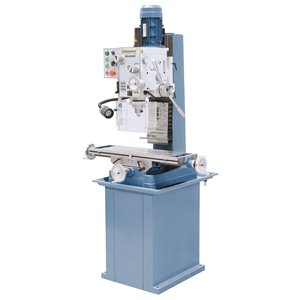

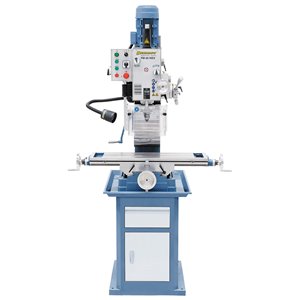

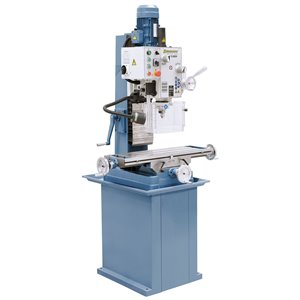

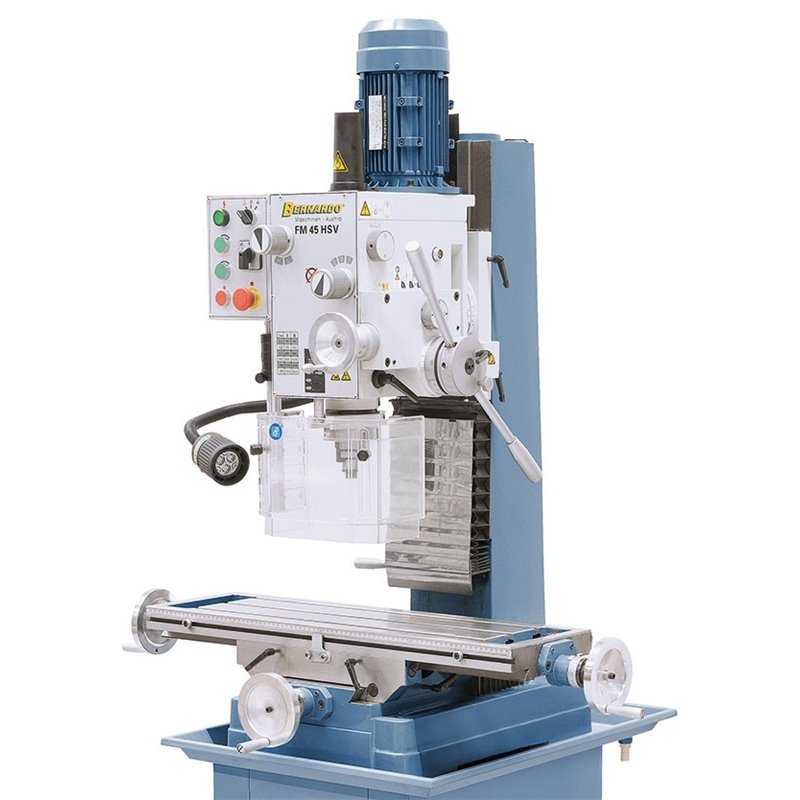

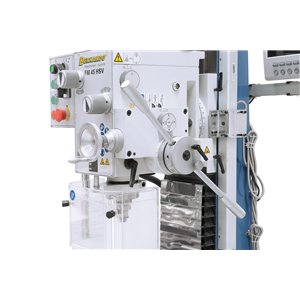

FM 45 HSV Bernardo Bohr- und Fräsmaschine Ausstellungsmaschine

R-02-1087
Bernardo

Das Modell FM 45 HSV ist aufgrund des hohen Drehzahlbereichs (75 - 3200 U/min) sowie der umfangreichen Ausstattung (z.B. automatischer Pinolenvorschub, digitale Pinolenhubanzeige, LED-Arbeitsleuchte,...) die ideale Maschine für mechanische Werkstätten, Reparaturbetriebe und den Ausbildungsbereich.

3.724,70 €
2.905,27 € 22% sparen
inkl. MwSt.
Menge
Nur noch wenige Teile verfügbar
2 Artikel

  Sicherheitsrichtlinien

Datensicherheit: SSL geschützt

Beschreibung

Ausstellungsmaschine / Vorführmaschine mit leichten Gebrauchspuren, Technisch einwandfrei.

Technische Daten

Bohrleistung in Stahl

32 mm

Bohrleistung in Guss

40 mm

Messerkopffräser max.

80 mm

Ausladung

220 mm

Spindeldrehzahl

(12) 75 – 3200 U/min

Spindelaufnahme

MK 4

Pinolenhub

120 mm

Pinolenvorschub

(3) 0,10 / 0,18 / 0,26 mm/U

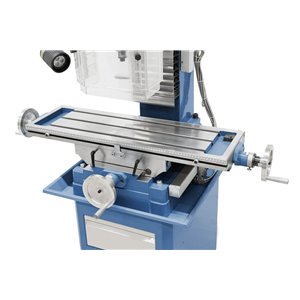

Tischgröße

800 x 240 mm

Verfahrweg (x / y)

555 / 225** mm

Fräskopf schwenkbar

-60° bis +60°

Abstand Spindel / Tisch

60 – 485 mm

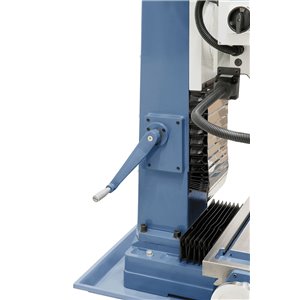

Höhenverstellung Fräskopf

425 mm

T-Nutengröße

14 mm

Motor-Abgabeleistung S1 100%

1,1 / 1,5 kW (400 V)

Motor-Aufnahmeleistung S6 40%

1,5 / 2,2 kW (400 V)

Maschinenabmessung (B x T x H)*

1140 x 770 x 1500

Gewicht ca.

308 kg

* ohne Untergestell
** 205 mm bei Modell mit 3-Achs-Digitalanzeige

Features

  • Durchzugsstarker 2-Stufenmotor, Drehzahlbereich 75 - 3200 U/min

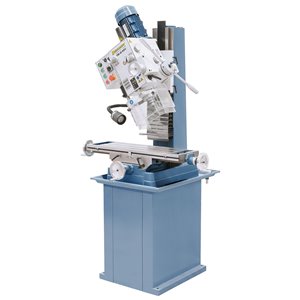

  • Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen usw.

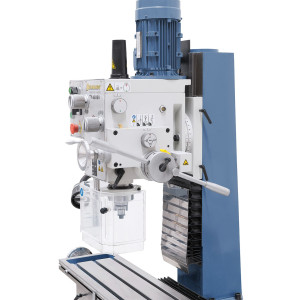

  • Hohe Sicherheit durch höhenverstellbaren Futterschutz mit Mikroschalter
  • Serienmäßig mit automatischem Pinolenvorschub und Gewindeschneideinrichtung
  • Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten

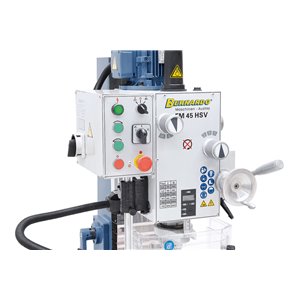

  • Einfacher und schneller Drehzahlwechsel mittels Getriebewahlschalter
  • Serienmäßig mit Digitalanzeige für die Pinolenzustellung
  • Hohe Stabilität durch Schwalbenschwanzführung des Getriebekopfes
  • Pinolenverstellung mittels Handgriff, Feinzustellung mittels Handrad
  • Stabile und vibrationsfreie Gussausführung



Lieferumfang:

  • Schnellspannbohrfutter 3 – 16 mm / B 16
  • Bohrfutterdorn MK 4 / B 16
  • Anzugsspindel M 16
  • Reduzierhülse MK 4/3
  • Kombi-Aufsteckfräsdorn MK 4 / 27 mm

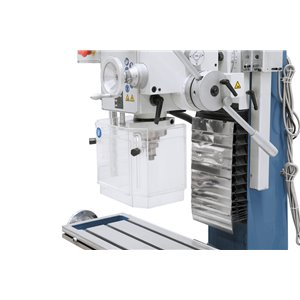

  • Höhenverstellbare Schutzabdeckung
  • Automatischer Pinolenvorschub
  • LED-Maschinenleuchte
  • Digitale Pinolenhubanzeige
  • Gewindeschneideinrichtung
  • Lamellen-Schutzabdeckung
  • Längsmeßskala
  • Bedienwerkzeug



Lieferbares Sonderzubehör:

Art. Nr.

Gewindeschneidapparat MK 4, M 3 - M 12

24-1091

Plan- und Ausdrehkopfset diam. 75 mm, inkl. Bohrstangen

25-1020

Fräser-Spannzangenfutter-Set ER 40, MK 4, 3 - 25 mm, 16-tlg.

26-1007

Horizontal- und Vertikalrundtisch HV 6

27-1000

Horizontal- und Vertikalrundtisch RT 5

27-1033

Halb-Universal-Teilkopf BS-0

27-1045

Spannwerkzeugsortiment 58-tlg. 14 mm, M 12

28-1001

2-Achs-Präzisionsschraubstock PTS 100

28-2033

Maschinenschraubstock KV 125

28-2081

Weitspann-Maschinenschraubstock FJ 125

28-2086

Kantentaster SOE 20 S mit Leuchtanzeige

32-1060

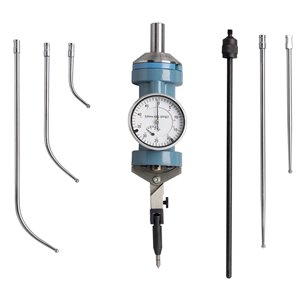

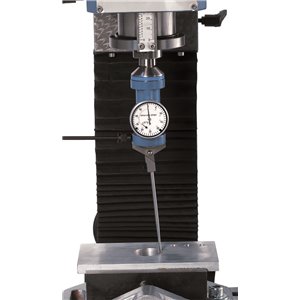

2D-Präzisions-Zentriergerät

32-1070

Parallelunterlagen-Satz 28-tlg.

35-1020

Konusbohrerkassette Satz B, MK 2/3, 14,5 - 30 mm, 9-tlg.

41-1051

Schaft-Schruppfräser TiN-beschichtet, 6 - 25 mm, 10-tlg.

42-1016

TITAN-Fräserkassette 3 - 20 mm, 20-tlg.

42-1020

Kombi-Fräserkassette, TiN-beschichtet, 3 - 12 mm, 12-tlg.

42-1022

Planfräser 75° diam. 80 mm

42-1085

Universal-Kühlmitteleinrichtung 10 Liter-230 V (Selbstmontage)

51-1003

Automatischer Frästischvorschub AL 450 D für x-Achse

53-1004

Untergestell Modell BF 3 mit Spänewanne

56-1015

Untergestell Modell BF 3 Deluxe mit Spänewanne

56-1017

Untergestell Modell BF 6 mit Kühlmittelwanne

56-1016



Wichtig: Bitte beachten Sie, dass einige Bilder in unseren Angeboten, die Maschinen teilweise mit Sonderzubehör zeigen die aber nicht immer im Lieferumfang enthalten sind! Beachten Sie bitte daher immer den angegebenen Lieferumfang und fragen im Zweifelsfall bei uns an!
