Compact 400 Bernardo Drehmaschine

L-03-1290XL

Neuer Artikel

Die Präzisionsdrehmaschine Compact 400 ist eine moderne, dem heutigen Stand der Technik entsprechende Maschine.

Mehr Infos

1 Artikel verfügbar

Achtung: Letzte verfügbare Teile!

14 562,98 € inkl. MwSt.

-14%

Vorher 16 933,70 €

1200 kg
Lieferbar, ca. 2-3 Werktage

Auf meine Wunschliste

Zahlungsmöglichkeiten:
Zahlungsmöglichkeiten:

Mehr Infos

Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Achs-Digital- anzeige, Lünetten, LED-Maschinenleuchte, Sicherheitseinrichtungen nach CE-Norm, …), wodurch diese Maschine universell einsetzbar ist. Durch die große Bedienungsfreundlichkeit eignet sie sich besonders für Lehrwerkstätten, dem Ausbildungsbereich und Schulen.

Technische Daten:

Spitzenweite

850 mm

Spitzenhöhe

200 mm

Umlaufdurchmesser über Bett

400 mm

Umlaufdurchmesser über Planschlitten

245 mm

Bettbreite

260 mm

Spindelbohrung

52 mm

Spindelaufnahme

DIN 55029, D1-5

Drehzahlbereich

(16) 45 - 1800 U/min

Bereich Längsvorschübe

(20) 0,025 - 2 mm/U

Bereich Planvorschübe

(20) 0,012 - 1 mm/U

Metrische Gewinde

(26) 0,2 - 14 mm

Zollgewinde

(42) 1 - 80 Gg/1“

Pinolendurchmesser

50 mm

Pinolenweg

120 mm

Pinolenaufnahme

MK 3

Motorleistung

3,0 / 4,5 kW

Maschinenabmessung  (B x T x H)

1900 x 1000 x 1610 mm

Gewicht ca.

1200 kg

Eigenschaften

  • Zur Minimierung von Schwingungseinflüssen ist das massive Prismenbett zusätzlich mit Rippen versehen
  • Vielseitige Einsatzmöglichkeiten im allgemeinen Maschinenbau, Produktion, Einzelteilanfertigung, …
  • Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
  • Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
  • Gehärtete und geschliffene Zahnräder und Wellen, auch im Vorschubgetriebe
  • Zentrale, handliche Schaltung für Vorschübe und Gewinde mit Leit- und Zugspindel
  • Das Maschinenbett, in einem Stück gegossen, ist äußerst verwindungssteif und vibrationsarm, womit eine wesentliche Voraussetzung für genaues Drehen erfüllt wird
  • Platzsparende Aufstellmöglichkeit durch nach vorne ausziehbare Spänewanne
  • Serienmäßig mit 52 mm Spindelbohrung zum Bearbeiten von großen Wellendurchmesser

Lieferumfang

  • 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
  • 3-Backenfutter PS3-200 mm / D5
  • Aufspannscheibe 320 mm
  • Feststehende Lünette - Durchlass diam. max. 130 mm
  • Mitlaufende Lünette - Durchlass diam. max. 100 mm
  • Kühlmitteleinrichtung
  • Schnellwechselstahlhalter mit 4 Einsätzen
  • Schutzeinrichtung bei Schnellwechselstahlhalter
  • Mikrometerlängsanschlag
  • Rutschkupplung
  • Motor mit Magnetbremse nach CE-Norm
  • Erstbefüllung mit Shell Tellus 46
  • Ausziehbare Spänewanne
  • LED-Maschinenleuchte

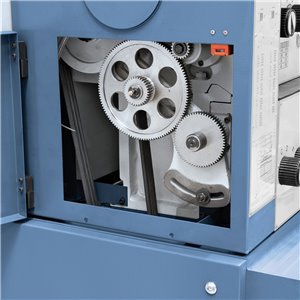

  • Wechselräder
  • Reduzierhülse
  • 2 Zentrierspitzen
  • Spänerückwand
  • Bedienwerkzeug
