CHL 2140 x 530 x 845 Bernardo Zyklen-Drehmaschine
  • CHL 2140 x 530 x 845 Bernardo Zyklen-Drehmaschine
  • CHL 2140 x 530 x 845 Bernardo Zyklen-Drehmaschine
  • CHL 2140 x 530 x 845 Bernardo Zyklen-Drehmaschine
  • CHL 2140 x 530 x 845 Bernardo Zyklen-Drehmaschine

CHL 2140 x 530 x 845 Bernardo Zyklen-Drehmaschine

03-1428XL
Bernardo

Die Zyklen-Drehmaschine CHL 2140 - 530 x 845 ist für mittlere bis schwere Zerspannungsarbeiten optimal geeignet und wurde speziell zum wirtschaftlichen Herstellen von Einzelwerkstücken und kleinen Serien mit hoher Präzision konzipiert.



83.680,80 €
inkl. MwSt.
Menge
Nicht auf Lager

  Sicherheitsrichtlinien

Datensicherheit: SSL geschützt

Beschreibung

Spitzenweite

845 mm

Spitzenhöhe

265 mm

Umlaufdurchmesser über Bett

533 mm

Umlaufdurchmesser über Planschlitten

305 mm

Bettbreite

345 mm

Spindelbohrung

80 mm

Spindelaufnahme

D1-8 (opt. A2-8)

Drehzahlbereich

20 - 60 / 61 - 200 / 201- 670 / 671 - 2000 U/min

Verfahrweg x-Achse

300 mm

Verfahrweg z-Achse

720 mm

Eilgang x- / z-Achse

7,5 / 10 m/min.

Pinolendurchmesser

85 mm

Pinolenweg

178 mm

Pinolenaufnahme

MK 5

Motor-Abgabeleistung S1 100%

11,0 kW

Motor-Aufnahmeleistung S6 40%

15,0 kW

Gewicht ca.

4050 kg

  • Breiter Querschlitten zur Aufnahme verschiedener Stahlhaltersysteme
  • Stabiler Reitstock mit vergrößerter Ausladung, ideal beim Einsatz des automatischen 8-fach Werkzeugrevolver
  • Stufenloser Drehzahlbereich über 4 geschaltete Drehzahlstufen, Einstellung erfolgt über M-Code
  • Hohe Eilganggeschwindigkeiten zur Reduzierung der Nebenzeiten
  • Hauptantrieb und Vorschubantriebe über bürstenlose AC-Motoren angetrieben
  • Die Steuerung Fagor 8055 TC ist leicht zu bedienen und einfach in der Handhabung
  • Stabiler Spindelkopf mit präzisionsgelagerter Hauptspindel (Spindelbohrung 80 mm)
  • Leistungsstarker Antriebsmotor mit hohem Drehmoment auch im unteren Drehzahlbereich
  • Drehen von komplizierten Konturen mit Hilfe der vorprogrammierten Zyklenprogramme

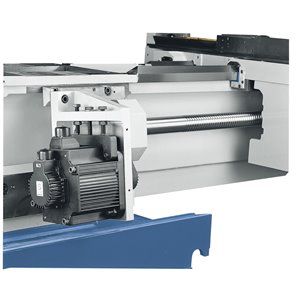

  • Gehärtete und geschliffene Präzisions-Kugelumlaufspindel in der x- und z-Achse garantieren ein hohes Maß an Genauigkeit



Lieferumfang:

  • Zyklensteuerung Fagor 8055 TC
  • Kühlmitteleinrichtung
  • Vierfachstahlhalter
  • Maschinenleuchte
  • Mitlaufende Körnerspitze MK 5
  • Schwenkbares Bedienpult
  • Automatische Schmierung des Spindelkopfes
  • Automatische Schmierung des Längs- und Planschlittens
  • 2 elektronische Handräder
  • Schnittstelle RS 232
  • Maschinenvollverkleidung
  • Bedienwerkzeug



Lieferbares Sonderzubehör: (nicht im standardmäßigen Lieferumfang enthalten)

  • Bernardo Präzisions-3-Backenfutter PO3-D, DIN 55029, PO3-200/D6, Stahlausführung (Art.Nr.:21-1043F)
  • Hydraulisches 3-Backenfutter diam. 250 mm mit Hydraulikeinheit*
  • Hydraulisches 3-Backenfutter diam. 300 mm mit Hydraulikeinheit*
  • Automatik 4-fach Werkzeugswechsler H4*
  • Automatischer 8-fach Werkzeugrevolver*
  • Hydraulische Verstellung der Reitstockpinole*
  • Reitstock mit 2 Geschwindigkeiten*
  • Feststehende Lünette diam. 16 - 180 mm*
  • Feststehende Lünette diam. 150 - 300 mm*
  • Mitalaufende Lünette diam. 16 - 130 mm*
  • Späneförderer

Wichtig: Bitte beachten Sie, dass einige Bilder in unseren Angeboten, die Maschinen teilweise mit Sonderzubehör zeigen die aber nicht immer im Lieferumfang enthalten sind! Beachten Sie bitte daher immer den angegebenen Lieferumfang und fragen im Zweifelsfall bei uns an!

Artikeldetails
Bernardo
03-1428XL

Besondere Bestellnummern

ean13
9009468002152
