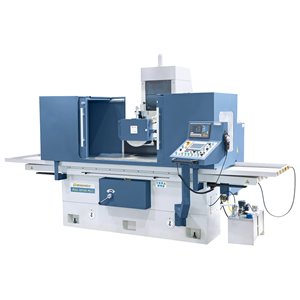

BSG 60220 PLC Bernardo Flachschleifmaschine

Name: BSG 60220 PLC Bernardo Flachschleifmaschine
Brand: LGH24 Bernardo Maschinen
SKU: 05-1454XL
Price: 86013.2 EUR
Availability: OutOfStock

Artikel-Nr. 05-1454XL

86.013,20 €

inkl. MwSt.

Erhalten Sie eine Benachrichtigung, wenn das Produkt wieder auf Lager ist

Hou Me

Menge

Nicht auf Lager

Sicherheitsrichtlinien

Datensicherheit: SSL geschützt

Beschreibung
Artikeldetails

Beschreibung

Eigenschaften

Gehärtete und geschliffene Tischführungsbahnen längs und quer, Turcite-B beschichtete Gegenführungen für hohe Verschleißfestigkeit und geringe Reibung
Tischlängs- bzw. querbewegung erfolgt über eine V-Flachführung
Computergesteuerte Zustellung mittels Eilgang auf die Werkstückhöhe, einstellbare Schlicht- und Ausfeuerhübe, automatisches Abheben nach Programmende in Ausgangsstellung
Axial und radial spielfrei vorgespannte Speziallager in der Schleifspindel
Spannungsfrei geglühter Maschinengrundkörper gewährleistet hohe Genauigkeit
Hohe Stabilität durch starke Verrippungen und großzügig dimensionierte Wandungen
Einstellbare Tischlängs- und Querbewegung mittels Endanschlägen
Aufwendiges Hydrauliksystem gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung
Inklusive Siemens PLC-Steuerung zum Programmieren einfacher Schleifzyklen per Touchscreen

Lieferumfang

2-Achs-Digitalanzeige ES-12 H mit LCD-Display
Siemens SMART-Paneel IE V3 mit Touch-Bedienung
Elektronisches Handrad
Schleifscheibe
Scheibenflansch
LED-Arbeitsleuchte
Magnetspannplatte
Auswuchtstand
Auswuchtwelle
Schutzabdeckungen
Parallelabziehvorrichtung
Entmagnetisierungseinrichtung
Kühlmitteleinrichtung
Abziehdiamant
Maschinenschuhe
Zentralschmierung
Hydraulikölkühlung
Bedienwerkzeug

Technische Daten:

Tischaufspannfläche	600 x 2200 mm
T-Nuten Anzahl / Breite	3 / 18 mm
Elektro-Magnetspannplatte	600 x 1000 mm (2 Stk.)
Max. Verfahrweg, längs	2350 mm
Max. Verfahrweg, quer	660 mm
Abstand Spindelmitte / Tisch max.	600 mm
Max. Werkstückgewicht*	1700 kg
Schleifscheibe	350 x 50 x 127 mm
Tischgeschwindigkeit, hydraulisch	5 - 25 m/min
Querverstellung
Automatische Zustellung, quer	0,5 - 20 mm/Hub
Eilgang, quer	50 - 600 m/min
Vertikalzustellung
Automatische Zustellung, vertikal	0,005 / 0,01 / 0,015 /
	0,02 / 0,03 / 0,04 mm
Eilgang, vertikal	50 - 500 mm/min
Schleifspindelmotor	7,5 kW
Spindeldrehzahl	1450 U/min
Hydraulikpumpenmotor	5,5 kW
Gesamt-Anschlusswert	18 kW
Länge	6600 mm
Tiefe	2750 mm
Höhe	2700 mm
Gewicht ca.	8000 kg
