BSG 60120 PLC Bernardo Flachschleifmaschine

05-1451XL
66.152,10 €
inkl. MwSt.
Menge
Nicht auf Lager

  Sicherheitsrichtlinien

Datensicherheit: SSL geschützt

Beschreibung

Eigenschaften



  • Gehärtete und geschliffene Tischführungsbahnen längs und quer, Turcite-B beschichtete Gegenführungen für hohe Verschleißfestigkeit und geringe Reibung
  • Tischlängs- bzw. querbewegung erfolgt über eine V-Flachführung
  • Computergesteuerte Zustellung mittels Eilgang auf die Werkstückhöhe, einstellbare Schlicht- und Ausfeuerhübe, automatisches Abheben nach Programmende in Ausgangsstellung
  • Axial und radial spielfrei vorgespannte Speziallager in der Schleifspindel
  • Spannungsfrei geglühter Maschinengrundkörper gewährleistet hohe Genauigkeit
  • Hohe Stabilität durch starke Verrippungen und großzügig dimensionierte Wandungen
  • Einstellbare Tischlängs- und Querbewegung mittels Endanschlägen
  • Aufwendiges Hydrauliksystem gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung
  • Inklusive Siemens PLC-Steuerung zum Programmieren einfacher Schleifzyklen per Touchscreen

Lieferumfang



  • 2-Achs-Digitalanzeige ES-12 H mit LCD-Display
  • Siemens SMART-Paneel IE V3 mit Touch-Bedienung
  • Elektronisches Handrad

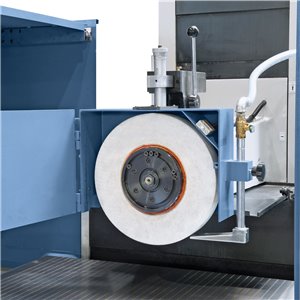

  • Schleifscheibe
  • Scheibenflansch
  • LED-Arbeitsleuchte
  • Magnetspannplatte
  • Auswuchtstand
  • Auswuchtwelle
  • Schutzabdeckungen
  • Parallelabziehvorrichtung
  • Entmagnetisierungseinrichtung
  • Kühlmitteleinrichtung
  • Abziehdiamant
  • Maschinenschuhe
  • Zentralschmierung
  • Hydraulikölkühlung
  • Bedienwerkzeug

Technische Daten:

Tischaufspannfläche

600 x 1200 mm

T-Nuten Anzahl / Breite

3 / 18 mm

Elektro-Magnetspannplatte

600 x 1200 mm

Max. Verfahrweg, längs

1520 mm

Max. Verfahrweg, quer

660 mm

Abstand Spindelmitte / Tisch max.

600 mm

Max. Werkstückgewicht*

970 kg

Schleifscheibe

350 x 50 x 127 mm

Tischgeschwindigkeit, hydraulisch

5 - 25 m/min

Querverstellung



Automatische Zustellung, quer

0,5 - 30 mm/Hub

Eilgang, quer

50 - 600 m/min

Vertikalzustellung



Automatische Zustellung, vertikal

0,005 / 0,01 / 0,015 /



0,02 / 0,03 / 0,04 mm

Eilgang, vertikal

0 - 300 mm/min

Schleifspindelmotor

7,5 kW

Spindeldrehzahl

1440 U/min

Hydraulikpumpenmotor

5,5 kW

Gesamt-Anschlusswert

18 kW

Länge

4800 mm

Tiefe

2750 mm

Höhe

2420 mm

Gewicht ca.

6500 kg

* mit Magnetspannplatte
