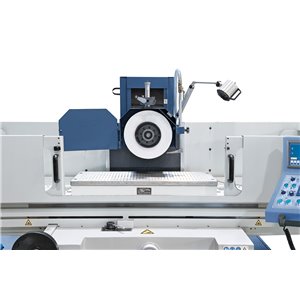

BSG 40100 PLC mit 2-Achs-Digitalanzeige Flachschleifmaschine

05-1449B
Bernardo

Das Modell BSG 40100 TDC eignet sich für die Bearbeitung von Werkstücken bis 600 kg und einer Schleiffläche bis 1130 x 450 mm. Durch die umfangreiche Serienausstattung wie z.B.: Computergesteuerte Vertikalzustellung, Parallelabzieh- vorrichtung mit Mikrometerverstellung, Magnetplatte mit Entmagnetisierungseinrichtung sowie der 2-Achs- Digitalanzeige.

42.768,60 €
inkl. MwSt.
Menge
Nicht auf Lager

  Sicherheitsrichtlinien

Datensicherheit: SSL geschützt

Beschreibung

Eigenschaften



  • Separate Hydraulikeinheit mit Wärmetauscher, vermeidet Vibrationen und thermische Belastung
  • Gehärtete und geschliffene Tischführungsbahnen längs und quer, Turcite-B beschichtete Gegenführungen für hohe Verschleißfestigkeit und geringe Reibung
  • Tischlängsführung V-Flach, Tischquerführung Doppel-V
  • Computergesteuerte Zustellung mittels Eilgang auf die Werkstückhöhe, einstellbare Schlicht- und Ausfeuerhübe, automatisches Abheben nach Programmende in Ausgangsstellung
  • Axial und radial spielfrei vorgespannte Speziallager in der Schleifspindel
  • Spannungsfrei geglühter Maschinengrundkörper gewährleistet hohe Genauigkeit
  • Hohe Stabilität durch starke Verrippungen und großzügig dimensionierte Wandungen
  • Digital gesteuerter automatischer Vertikalvorschub mit Servomotor
  • Einstellbare Tischlängs- und Querbewegung mittels Endanschlägen
  • Aufwendiges Hydrauliksystem gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung

Lieferumfang



  • 2-Achs-Digitalanzeige ES-12 H mit LCD-Display
  • Siemens SMART-Paneel IE V3 mit Touch-Bedienung

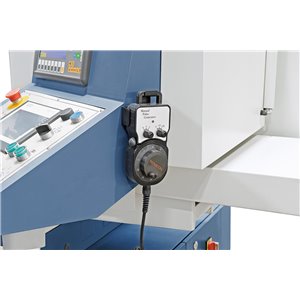

  • Elektronisches Handrad
  • Schleifscheibe
  • Scheibenflansch
  • LED-Arbeitsleuchte
  • Magnetspannplatte
  • Auswuchtstand
  • Auswuchtwelle
  • Schutzabdeckungen
  • Parallelabziehvorrichtung
  • Entmagnetisierungseinrichtung
  • Kühlmitteleinrichtung
  • Abziehdiamant
  • Maschinenschuhe
  • Zentralschmierung
  • Bedienwerkzeug

Technische Daten:

Tischaufspannfläche

405 x 1020 mm

T-Nuten Anzahl / Breite

3 / 14 mm

Elektro-Magnetspannplatte

400 x 1000 mm

Max. Verfahrweg, längs

1130 mm

Max. Verfahrweg, quer

450 mm

Abstand Spindelmitte / Tisch max.

580 mm

Max. Werkstückgewicht*

600 kg

Schleifscheibe

350 x 40 x 127 mm

Tischgeschwindigkeit, hydraulisch

5 - 25 m/min

Querverstellung



Automatische Zustellung, quer

0,5 - 8 mm/Hub

Eilgang, quer

990 mm/min

Zustellung quer pro Handradumdrehung

5 mm/U

Skalenteilung am Handrad

0,02 mm

Vertikalzustellung



Automatische Zustellung, vertikal

0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm

Eilgang, vertikal

480 mm/min

Zustellung vertikal pro Handradumdrehung

2 mm/U

Skalenteilung am Handrad

0,005 mm

Schleifspindelmotor

4,0 kW

Spindeldrehzahl

1450 U/min

Hydraulikpumpenmotor

2,2 kW

Vertikalvorschubmotor

0,5 kW

Länge

3100 mm

Tiefe

2200 mm

Höhe

1900 mm

Gewicht ca.

3700 kg

* mit Magnetspannplatte
