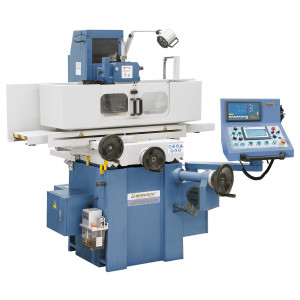

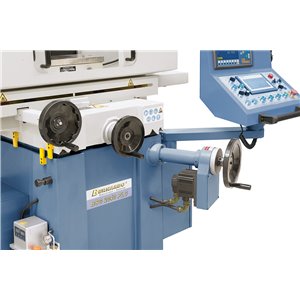

BSG 2040 PLC mit 2-Achs-Digitalanzeige Flachschleifmaschine
  • BSG 2040 PLC mit 2-Achs-Digitalanzeige Flachschleifmaschine
  • BSG 2040 PLC mit 2-Achs-Digitalanzeige Flachschleifmaschine
  • BSG 2040 PLC mit 2-Achs-Digitalanzeige Flachschleifmaschine
  • BSG 2040 PLC mit 2-Achs-Digitalanzeige Flachschleifmaschine
  • BSG 2040 PLC mit 2-Achs-Digitalanzeige Flachschleifmaschine
  • BSG 2040 PLC mit 2-Achs-Digitalanzeige Flachschleifmaschine
  • BSG 2040 PLC mit 2-Achs-Digitalanzeige Flachschleifmaschine
  • BSG 2040 PLC mit 2-Achs-Digitalanzeige Flachschleifmaschine

BSG 2040 PLC mit 2-Achs-Digitalanzeige Flachschleifmaschine

05-1445B
Bernardo

Die hydraulische Flachschleifmaschine BSG 2040 PLC besticht durch die umfangreiche Serienausstattung wie z.B.: Computergesteuerte Vertikalzustellung, Parallelabzieh- vorrichtung mit Mikrometerverstellung, Magnetplatte mit Entmagnetisierungseinrichtung sowie der 2-Achs-Digitalanzeige ES-12 H mit LCD-Display.



23.228,80 €
inkl. MwSt.
Menge
10 Artikel

  Sicherheitsrichtlinien

Datensicherheit: SSL geschützt

Beschreibung

Eigenschaften



  • Inklusive Siemens PLC-Steuerung zum Programmieren einfacher Schleifzyklen per Touchscreen
  • Aufwendiges Hydrauliksystem gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung
  • Separate Hydraulikeinheit, vermeidet Vibrationen und thermische Belastung
  • Hohe Stabilität durch starke Verrippungen und großzügig dimensionierte Wandungen
  • Geringer Slip-Stick-Effekt durch kunststoffbeschichtete Gegenführungen in x- und y-Achse
  • Zustellung mittels Eilgang auf die Werkstückhöhe, einstellbare Schlicht- und Ausfeuerhübe, automatisches Abheben nach Programmende
  • Axial und radial spielfrei vorgespannte Speziallager in der Schleifspindel
  • Digital gesteuerter automatischer Vertikalvorschub mit Servomotor
  • Einstellbare Tischlängs- und Querbewegung mittels Endanschlägen
  • Tischlängsführung V-Flach, Tischquerführung Doppel-V

Lieferumfang



  • 2-Achs-Digitalanzeige ES-12 H mit LCD-Display
  • Siemens SMART-Paneel IE V3 mit Touch-Bedienung
  • Elektronisches Handrad
  • Schleifscheibe
  • Scheibenflansch
  • LED-Arbeitsleuchte
  • Magnetspannplatte
  • Auswuchtstand
  • Auswuchtwelle
  • Schutzabdeckungen
  • Parallelabziehvorrichtung
  • Entmagnetisierungseinrichtung
  • Kühlmitteleinrichtung
  • Abziehdiamant
  • Maschinenschuhe
  • Zentralschmierung
  • Bedienwerkzeug

Technische Daten:

Tischaufspannfläche 200 x 500 mm
T-Nuten Anzahl / Breite 1 / 14 mm
Elektro-Magnetspannplatte 200 x 460 mm
Max. Verfahrweg, längs 560 mm
Max. Verfahrweg, quer 240 mm
Abstand Spindelmitte / Tisch max. 450 mm
Max. Werkstückgewicht* 180 kg
Schleifscheibe 200 x 20 x 31,75 mm
Tischgeschwindigkeit, hydraulisch 7 - 25 m/min
Querverstellung
Automatische Zustellung, quer 0,5 - 8 mm / Hub
Eilgang, quer 990 mm/min
Zustellung quer pro Handradumdrehung 4 mm/U
Skalenteilung am Handrad  0,02 mm
Vertikalzustellung
Automatische Zustellung, vertikal 0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm
Eilgang, vertikal 480 mm/min
Zustellung vertikal pro Handradumdrehung 2 mm/U
Skalenteilung am Handrad 0,005 mm
Schleifspindelmotor 2,2 kW
Spindeldrehzahl 2850 U/min
Hydraulikpumpenmotor 0,75 kW
Vertikalvorschubmotor 0,5 kW
Länge 2160 mm
Tiefe 1650 mm
Höhe 1840 mm
Gewicht ca. 1640 kg
* mit Magnetspannplatte
Artikeldetails
Bernardo
05-1445B
10 Artikel

Besondere Bestellnummern

ean13
9009468062842
