BF 45 HS Bernardo Bohr- und Fräsmaschine
  • BF 45 HS Bernardo Bohr- und Fräsmaschine
  • BF 45 HSV Bernardo Bohr- und Fräsmaschine x-Achsenvorschub
  • BF 45 HS Bernardo Bohr- und Fräsmaschine
  • BF 45 HS Bernardo Bohr- und Fräsmaschine
  • BF 45 HS Bernardo Bohr- und Fräsmaschine
  • BF 45 HS Bernardo Bohr- und Fräsmaschine
  • BF 45 HS Bernardo Bohr- und Fräsmaschine
  • BF 45 HS Bernardo Bohr- und Fräsmaschine
  • BF 45 HS Bernardo Bohr- und Fräsmaschine
  • BF 45 HS Bernardo Bohr- und Fräsmaschine

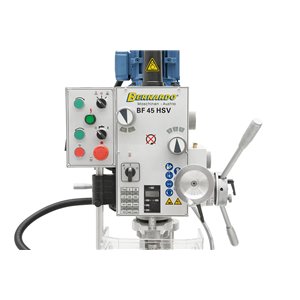

BF 45 HSV Bernardo Bohr- und Fräsmaschine x-Achsenvorschub

L-02-1111
Bernardo

Die präzise Bohr- und Fräsmaschine der BF 45 HSV mit X-Achsenvorschub, ist für Bohr-, Fräs- und Senkarbeiten bestens geeignet. Durch den Pinolenvorschub, dreh- und schwenkbaren Getriebekopf ist diese Maschine vielseitig einsetzbar.



4.165,00 €
3.581,90 € 14% sparen
inkl. MwSt.
Menge
4 Artikel

  Sicherheitsrichtlinien

Datensicherheit: SSL geschützt

Beschreibung

Technische Daten:

Bohrleistung in Stahl

32 mm

Bohrleistung in Guss

40 mm

Messerkopffräser max.

80 mm

Ausladung

280 mm

Spindeldrehzahl

(12) 75 – 3200 U/min

Spindelaufnahme

MK 4

Pinolenhub

120 mm

Pinolenvorschub

(3) 0,10 / 0,18 / 0,26 mm/U

Tischgröße

730 x 210 mm

T-Nutengröße

14 mm

Abstand Spindel / Tisch max.

640 mm

Abstand Spindel / Bodenplatte max.

1190 mm

Verfahrweg (x / y)

380 / 200 mm

Fräskopf schwenkbar

-90° bis +90°

Höhenverstellung Fräskopf

260 mm

Säulendurchmesser

115 mm

Arbeitsfläche Bodenplatte

365 x 375 mm

Motor-Abgabeleistung S1 100%

1,1 / 1,5 kW (400 V)

Motor-Aufnahmeleistung S6 40%

1,5 / 2,2 kW (400 V)

Maschinenabmessung (B x T X H)

1070 x 800 x 2060 mm

Gewicht ca.

362 kg

Besonderheiten:

  • Serienmäßig mit automatischem Pinolenvorschub und Gewindeschneideinrichtung
  • Durchzugsstarker 2-Stufenmotor, Drehzahlbereich 75 - 3200 U/min
  • Stabile und geschliffene Stahlsäule, ausgelegt für hohe Beanspruchung
  • Serienmäßig mit digitaler Pinolenhubanzeige und LED-Arbeitsleuchte ausgestattet
  • Einfacher und schneller Drehzahlwechsel mittels Schalthebel
  • Getriebekopf 180° schwenkbar, 360° drehbar und höhenverstellbar
  • Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
  • Handgrobvorschub auf Handfeinvorschub mittels Kupplung umschaltbar
  • Qualitätskugellager sorgen für eine hohe Rundlaufgenauigkeit
  • Hohe Sicherheit durch höhenverstellbaren Futterschutz mit Mikroschalter



Lieferumfang:

  • x-Achsenvorschub AL 450 D
  • Schnellspannbohrfutter 3 – 16 mm / B 16
  • Bohrfutterdorn MK 4 / B 16
  • Anzugsspindel M 16
  • Reduzierhülse MK 4 / 3
  • Kombi-Aufsteckfräsdorn MK 4 / 27 mm
  • Automatischer Pinolenvorschub
  • Höhenverstellbare Schutzabdeckung
  • Digitale Pinolenhubanzeige
  • Gewindeschneideinrichtung
  • Kühlmitteleinrichtung
  • LED-Maschinenleuchte
  • Längsmeßskala
  • Bedienwerkzeug



Lieferbares Sonderzubehör:

Art. Nr.

Gewindeschneidapparat MK 4, M 3 - M 12

24-1091

Plan- und Ausdrehkopfset diam. 75 mm, inkl. Bohrstangen

25-1020

Fräser-Spannzangenfutter-Set ER 40, MK 4, 3 - 25 mm, 16-tlg.

26-1007

Horizontal- und Vertikalrundtisch HV 6

27-1000

Horizontal- und Vertikalrundtisch RT 5

27-1033

Halb-Universal-Teilkopf BS-0

27-1045

Spannwerkzeugsortiment 58-tlg. 14 mm, M 12

28-1001

2-Achs-Präzisionsschraubstock PTS 100

28-2033

Maschinenschraubstock KV 125

28-2081

Weitspann-Maschinenschraubstock FJ 125

28-2086

Kantentaster SOE 20 S mit Leuchtanzeige

32-1060

2D-Präzisions-Zentriergerät

32-1070

Null-Einstellgerät

32-1085

Präzisions-Winkellehren-Satz 10-tlg.

35-1000

Parallelunterlagen-Satz 28-tlg.

35-1020

Präzisions-Winkelprisma, verstellbar 0 - 60°

35-1016

Wellenförmige Parallelunterlagen 18-tlg.

35-1025

Konusbohrerkassette Satz B, MK 2/3, 14,5 - 30 mm, 9-tlg.

41-1051

Schaft-Schruppfräser TiN-beschichtet, 6 - 25 mm, 10-tlg.

42-1016

TITAN-Fräserkassette 3 - 20 mm, 20-tlg.

42-1020

Kombi-Fräserkassette, TiN-beschichtet, 3 - 12 mm, 12-tlg.

42-1022

Hochleistungs-Plan- und Eckfräser diam. 50 mm

42-2051

Planfräser 75° diam. 80 mm

42-1085

Universal-Kühlmittelkonzentrat RK 12, im 5 l Kanister

54-1206

Wichtig: Bitte beachten Sie, dass einige Bilder in unseren Angeboten, die Maschinen teilweise mit Sonderzubehör zeigen die aber nicht immer im Lieferumfang enthalten sind! Beachten Sie bitte daher immer den angegebenen Lieferumfang und fragen im Zweifelsfall bei uns an!
