BF 30 Super Bernardo Bohr- und Fräsmaschine
L-02-1042
Neuer Artikel
Die Weiterentwicklung der bewährten KF 25 Vario bietet serienmäßig eine vergrößerte Spindelaufnahme, einen größeren Frästisch sowie 2 Digitalanzeigen für Drehzahl und Pinolenhub. Weitere interessante Merkmale dieser kompakten Bohr- und Fräsmaschine sind die elektronisch stufenlos regelbare Drehzahl sowie der schwenkbare Fräskopf von -90° bis +90°.
2 Artikel
Achtung: Letzte verfügbare Teile!
Mehr Infos
|
Bohrleistung in Stahl |
30 mm |
|
Stirnfräser max. |
75 mm |
|
Schaftfräser max. |
25 mm |
|
Ausladung |
180 mm |
|
Abstand Spindel / Tisch |
135 - 495 mm |
|
Pinolenhub |
70 mm |
|
Spindeldrehzahl, stufenlos |
50 - 750 / 150 - 2250 U/min |
|
Spindelaufnahme |
MK 3 |
|
Tischgröße |
840 x 210 mm |
|
Verfahrweg (x / y) |
565 / 215 mm |
|
Fräskopf schwenkbar |
-90° bis +90° |
|
Höhenverstellung Fräskopf |
360 mm |
|
T-Nutengröße |
14 mm |
|
Motor-Abgabeleistung S1 100% |
1,1 kW / 230 V |
|
Motor-Aufnahmeleistung S6 40% |
1,6 kW / 230 V |
|
Maschinenabmessung (B x T x H)* |
1100 x 715 x 1200 mm |
|
Gewicht ca. |
220 kg |
* ohne Untergestell
- Vielseitige Anwendungsmöglichkeiten, z.B. Schlitzfräsen, Planfräsen, Ausspindeln,.....
- Digitale Drehzahl- und Bohrtiefenanzeige im Lieferumfang enthalten
- 2-Stufengetriebe für optimale Kraftübertragung
- Serienmäßig mit Rechts-Linkslauf, optimal zum Gewindeschneiden
- Gleichstrommotor für optimales Drehmoment im unteren Drehzahlbereich
- Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten
- Hohe Rundlaufgenauigkeit (≤ 0,015) der Pinole durch Präzisionslager
- Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen usw.
- Großdimensionierter Kreuztisch mit T-Nuten, präzise oberflächenbearbeitet
- Pinolenverstellung mittels Handgriff, Feinzustellung mittels Handrad
Lieferumfang:
- Schnellspannbohrfutter 3 - 16 mm / B 16
- Bohrfutterdorn MK 3 / B 16
- Anzugsspindel M 12
- Digitale Drehzahlanzeige
- Digitale Pinolenhubanzeige
- EMV-Filter nach CE-Norm
- Höhenverstellbare Schutzabdeckung
- Bedienwerkzeug
- Fräser-Spannzangenfutter OZ-Set MK 3, 4 - 16 mm, 9-tlg. (Art.Nr.:18-1007)

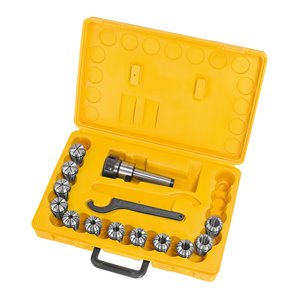

- Fräser-Spannzangenfutter-Set ER 32, MK 3, 3 - 20 mm, 13-tlg. (Art.Nr.:26-1004)
- Fräser-Spannzangenfutter-Set ER 40, MK 3, 3 - 25 mm, 16-tlg. (Art.Nr.:26-1006)
- Gewindeschneidapparat Super M 5 - M 12 (Art.Nr.:24-1096)
- Plan- und Ausdrehkopfset diam. 50 mm mit Aufnahme MK 3, inkl. Bohrstangen (Art.Nr.:25-1015)
- Horizontal- u. Vertikalrundtisch HV 6 - 150 mm (Art.Nr.:27-1000)
- Teilscheiben DP-1 für HV-6 (Art.Nr.:27-1006)
- Reitstock TS-1 für HV-6 (Art.Nr.:27-1010)
- Horizontal- u. Vertikalrundtisch RT 5 - 125 mm (Art.Nr.:27-1033)
- Planscheibe diam. 80 mm mit Aufspannscheibe diam. 100 mm (Art.Nr.:27-1041)
- 3-Backendrehfutter diam. 80 mm mit Aufspannscheibe diam. 100 mm (Art.Nr.:27-1042)
- Halb-Universal-Teilkopf BS-0 (Art.Nr.:27-1045)
- Spannwerkzeugsortiment 58-tlg., 14 mm, M 12 (Art.Nr.:28-1001)
- Präzisions-Maschinenschraubstock PS 100 (Art.Nr.:28-2027)
- Maschinenschraubstock KV 150 (Art.Nr.:28-2082)
- Weitspann-Maschinenschraubstock FJ 100 (Art.Nr.:28-2085)
- Kantentaster mit Leuchtanzeige SOE 20 S diam. 20 mm / L 120 (Art.Nr.:32-1060)
- Kantentasterset 5-tlg. (Art.Nr.:32-1067)
- Parallelunterlagen-Satz 28-tlg. (Art.Nr.:35-1020)
- 1-Achs-Positionsanzeige POSITRON P2 - 600 mm (zur Selbstmontage) (Art.Nr.:37-1050)
- Satz Schaftfräser TiN-beschichtet, 6 - 25 mm, 10-tlg (Art.Nr.:42-1016)
- Satz Schaftfräser TiN-beschichtet, 3 - 20 mm, 20-tlg. (Art.Nr.:42-1020)
- Hochleistungs-Plan-und Eckfräser diam. 50 mm (Art.Nr.:42-2051)
- Kombi-Aufsteckfräsdorn MK 3 / 22 mm (Art.Nr.:26-1044)
- Universal-Kühlmitteleinrichtung 10 Liter-230 V (Selbstmontage) (Art.Nr.:51-1003)
- Untergestell BF 5 (Art.Nr.:56-1026)
- Untergestell BF 5 Deluxe (Art.Nr.:56-1018)
Wichtig: Bitte beachten Sie, dass einige Bilder in unseren Angeboten, die Maschinen teilweise mit Sonderzubehör zeigen die aber nicht immer im Lieferumfang enthalten sind! Beachten Sie bitte daher immer den angegebenen Lieferumfang und fragen im Zweifelsfall bei uns an!
