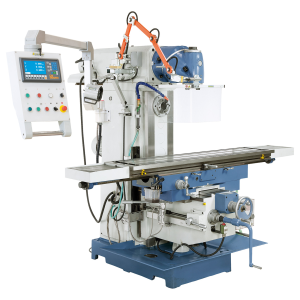

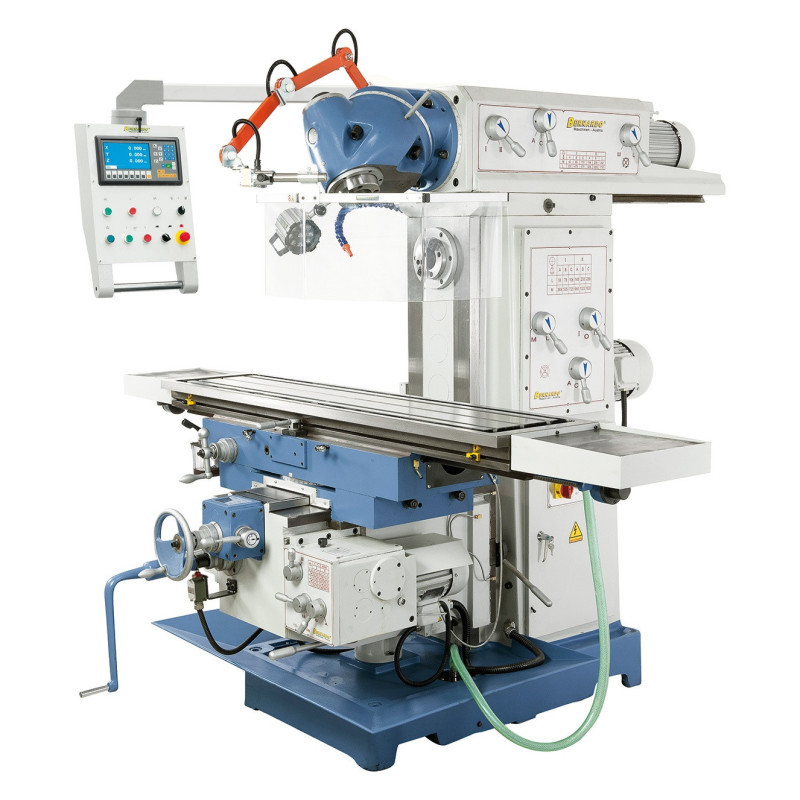

UWF 150 Bernardo Universal Fräsmaschine


Das Modell UWF 150 ist eine sehr stabil gebaute Universal Fräsmaschine mit verschiebbarem Oberarm. Zusätzlich hat die Maschine - im Gegensatz zur UWF 130 - in allen 3 Achsen 8 automatische Vorschübe und Eilgang. Der Fräskopf mit ISO 50 Aufnahme bietet aufgrund seiner Schwenkmöglichkeiten einen großen Einsatzbereich.




Technische Daten:


Tischgröße

1650 x 360 mm

Spindelaufnahme horizontal

ISO 50

Spindelaufnahme vertikal

ISO 50

Spindeldrehzahl horizontal

(12) 58 - 1800 U/min

Spindeldrehzahl vertikal

(12) 60 - 1750 U/min

Verfahrweg längs (x)

1335 mm

Verfahrweg quer (y)

280 mm

Verfahrweg vertikal (z)

390 mm

Abstand Spindel / Tisch

160 - 550 mm

Ausladung

230 - 1000 mm

Vorschubbereich längs / quer

(8) 22 - 420 / (8) 22 - 393 mm/min

Vorschubbereich vertikal

(8) 10 - 168 mm/min

Eilgang x-, y- und z-Achse

1290 / 1208 / 513 mm/min

T-Nutengröße

16 mm

Motorleistung horizontal

4,0 kW

Motorleistung vertikal

4,0 kW

Maschinenabmessung (B x T x H)

2350 x 2100 x 2250 mm

Gewicht ca.

2250 kg


Besonderheiten:

  • Serienmäßig mit 8 automatischen Vorschüben in allen 3 Achsen ausgestattet

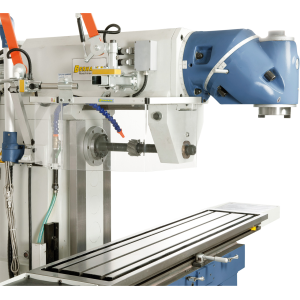

  • Horizontalspindel für erweiterten Einsatzbereich

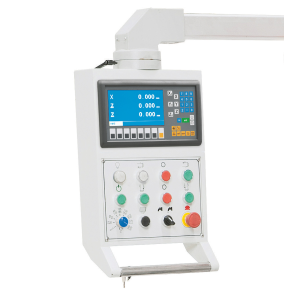

  • Schwenkbares Bedienpult mit ergonomisch angebrachten Schaltern

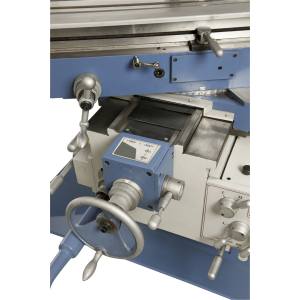

  • x-Achsenverstellung des Tisches erfolgt an der Vorderseite

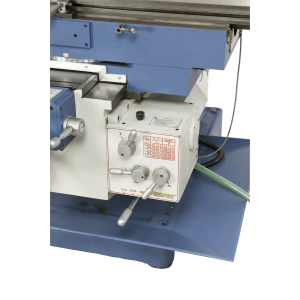

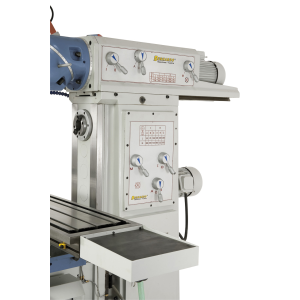

  • Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
  • Großdimensionierter Kreuztisch mit T-Nuten, präzise oberflächenbearbeitet
  • Serienmäßig mit 3-Achs-Positionsanzeige ausgestattet
  • Maschinenständer in schwerer Gussausführung für vibrationsfreies Arbeiten
  • Erhöhte Stabilität durch Rechteckführung in y- und z-Achse



Lieferumfang:

  • Anzugsspindel M 24
  • Halogenleuchte
  • Kühlmitteleinrichtung
  • Vorschub für x-, y-  und z-Achse
  • 3-Achs-Positionsanzeige
  • Horizontal-Gegenlager
  • Kühlmittelwanne
  • Schutzabdeckung
  • Langer Fräsdorn ISO 50/27 mm, ISO 50/32 mm
  • Kombi-Aufsteckfräsdorn ISO 50/32 mm
  • Zentralschmierung für x-, y- und z-Achse
  • Tisch-Teilumhausung
  • Bedienwerkzeug



Lieferbares Sonderzubehör:
  • Plan- und Ausdrehkopfset diam. 75 mm mit Aufnahme MK 4, inkl. Bohrstangen (Art.Nr.:25-1020)
  • Fräser-Spannzangenfutter-Set ER 40, ISO 50, 3 - 25 mm, 16-tlg. (Art.Nr.:26-1012)
  • Horizontal- u. Vertikalrundtisch HV 10 - 250 mm (Art.Nr.:27-1002)
  • Halb-Universal-Teilkopf BS-1 (Art.Nr.:27-1046)
  • Spannwerkzeugsortiment 52-tlg., 14 mm, M 12 (Art.Nr.:28-1001)
  • Weitspann-Maschinenschraubstock FJ 150 (Art.Nr.:28-2087)
  • Hydraulischer Maschinenschraubstock AH 150 mit Drehteller (Art.Nr.:28-2117)
  • Hochdruck-Maschinenschraubstock mit Drehteller PHV 160 (Art.Nr.:28-2121)
  • Parallelunterlagen-Satz 28-tlg. (Art.Nr.:35-1020)
  • Satz Schaft-Schruppfräser HSS TiN-beschichtet 6 - 25 mm, 10-tlg. (Art.Nr.:42-1016)
  • Planfräser 75° - diam. 125 mm / B 40 mm (Art.Nr.:42-1087)
  • Maschinenschuh NE 120 (Art.Nr.:53-2011)
  • Bernardo Bohrmilch DRILL, 1:20 verdünnbar, im 5 l Kanister (Art.Nr.:54-1200)

Wichtig: Bitte beachten Sie, dass einige Bilder in unseren Angeboten, die Maschinen teilweise mit Sonderzubehör zeigen die aber nicht immer im Lieferumfang enthalten sind! Beachten Sie bitte daher immer den angegebenen Lieferumfang und fragen im Zweifelsfall bei uns an!
