UWF 110 Bernardo Universal Fräsmaschine

02-1267XL

Neuer Artikel

10 Artikel

12 539,51 € inkl. MwSt.

-6%

Vorher 13 339,90 €

1400 kg
Lieferzeit 3 - 5 Werktage

Auf meine Wunschliste


Mehr Infos

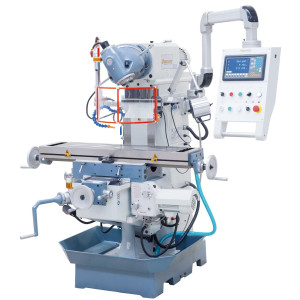

UWF 110 Bernardo Universal Fräsmaschine


Die Universal Fräsmaschine UWF 110 eignet sich zur Ausführung von leichten und mittelschweren Fräsarbeiten. Dank ihrer großen Vielseitigkeit und einfachen Umrüstung kann sie in Werkstätten zur Bearbeitung von kleinen und mittelgroßen Serien mit Erfolg eingesetzt werden.




Technische Daten:


Tischgröße
1250 x 260 mm
T-Nutengröße 14 mm
Spindelaufnahme
ISO 40
Spindeldrehzahl
40 - 1600 U/min
Stufenzahl 11
Schwenkbarer Fräskopf 360°
Verfahrweg Längs (x)
750 mm
Verfahrweg Quer (y)
300 mm
Verfahrweg Vertikal (z)
420 mm
Abstand Spindel / Tisch
175 - 520 mm
Ausladung
0 - 550 mm
Vorschubbereich längs / quer
24 - 402 mm/min
Eilgang z-Achse 660 mm/min
Motorleistung
2,2 kW
Maschinenabmessung (B x T x H)
1715 x 1470 x 1660 mm
Gewicht ca.
1400 kg

Besonderheiten:

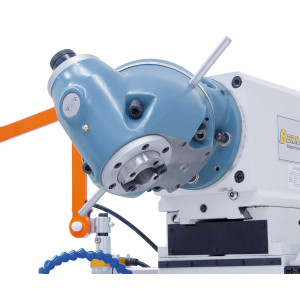

  • Universalfräskopf, einstellbar auf fast sämtliche Winkelpositionen

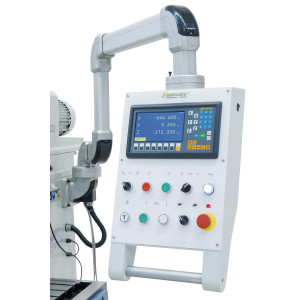

  • Schwenbares Bedienpult mit ergonomisch angebrachten Schaltern
  • Schwerer Maschinenständer aus Grauguss für vibrationsfreies Arbeiten
  • Schwalbenschwanzführung mit nachstellbaren Keilleisten in allen 3 Achsen
  • Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder

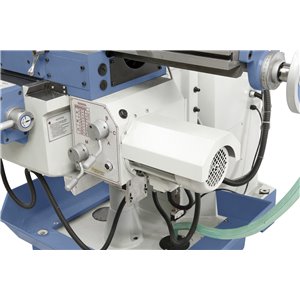

  • Positioniermotor für z-Achse im Lieferumfang enthalten

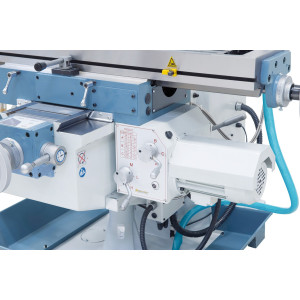

  • Serienmäßig mit automatischem Tischvorschub in x- und y-Achse
  • Präzise oberflächenbearbeiteter Kreuztisch mit T-Nuten
  • Digitale Positionsanzeige für x-, y- und z-Achse im Lieferumfang enthalten

Lieferumfang:
  • Halogenleuchte
  • Kühlmitteleinrichtung
  • Zentralschmierung

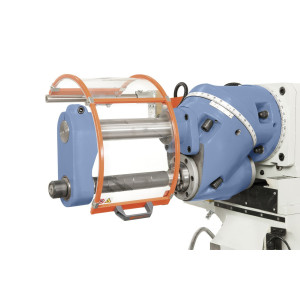

  • Gegenlager
  • Langer Fräsdorn 32 mm
  • Vorschub für x- und y-Achse
  • Positioniermotor für z-Achse
  • Kühlmittelwanne
  • 3-Achs-Positionsanzeige
  • Schutzabdeckung
  • Tisch-Teilumhausung
  • Bedienwerkzeug



Lieferbares Sonderzubehör:
  • Plan- und Ausdrehkopfset diam. 75 mm mit Aufnahme MK 4, inkl. Bohrstangen (Art.Nr.:25-1020)
  • Aufnahmeschaft für Plan- und Ausdrehkopf ISO 40 (Art.Nr.:25-1011)
  • Fräser-Spannzangenfutter-Set ER 40, ISO 40, 3 - 25 mm, 16-tlg. (Art.Nr.:26-1011)
  • Frequenzumrichter f. stufenlosen z-Achsenvorschub * (Art.Nr.:53-1020)
  • Adapter ISO 40 / MK 2 (Art.Nr.:26-1067)
  • Adapter ISO 40 / MK 3 (Art.Nr.:26-1068)
  • Adapter ISO 40 / MK 4 (Art.Nr.:26-1069)
  • Horizontal- u. Vertikalrundtisch HV 10 - 250 mm (Art.Nr.:27-1002)
  • Halb-Universal-Teilkopf BS-1 (Art.Nr.:27-1046)
  • Spannwerkzeugsortiment 52-tlg., 14 mm, M 12 (Art.Nr.:28-1001)
  • Weitspann-Maschinenschraubstock FJ 150 (Art.Nr.:28-2087)
  • Hochdruck-Maschinenschraubstock mit Drehteller PHV 130 (Art.Nr.:28-2120)
  • Kantentaster diam. 10 mm / 10 mm (Art.Nr.:32-1065)
  • Parallelunterlagen-Satz 28-tlg. (Art.Nr.:35-1020)
  • Konusbohrerkassette Satz B, MK 2 / 3, 14,5 - 30 mm, 9-tlg. (Art.Nr.:41-1051)
  • Satz Schaft-Schruppfräser HSS TiN 6 - 25 mm, 10-tlg. (Art.Nr.:42-1016)
  • Satz Schaftfräser TiN-beschichtet, 3 - 20 mm, 20-tlg. (Art.Nr.:42-1020)
  • Planfräser 75° - diam. 80 mm / B 27 mm (Art.Nr.:42-1085)
  • Kombi-Aufsteckfräsdorn ISO 40 / 27 mm (Art.Nr.:26-1058)
  • Maschinenschuh NE 120 (Art.Nr.:53-2011)
  • Bernardo Bohrmilch DRILL, 1:20 verdünnbar, im 5 l Kanister (Art.Nr.:54-1200)

Wichtig: Bitte beachten Sie, dass einige Bilder in unseren Angeboten, die Maschinen teilweise mit Sonderzubehör zeigen die aber nicht immer im Lieferumfang enthalten sind! Beachten Sie bitte daher immer den angegebenen Lieferumfang und fragen im Zweifelsfall bei uns an!
