URS 1500 Bernardo Universal Rundschleifmaschine

05-1383XL

Neuer Artikel

Nicht mehr lieferbar

36 073,73 € inkl. MwSt.

-6%

Vorher 38 376,31 €

4300 kg
auf Anfrage

Auf meine Wunschliste


Mehr Infos

Die Universal-Rundschleifmaschine URS 1500 eignet sich zur Ausführung von Außenrundschleifarbeiten für Werkstücke bis 320 mm
Durchmesser, durch die serienmäßige Innenschleifeinrichtung wird der
Anwendungsbereich zusätzlich erweitert. Ihren Einsatzbereich fi nden diese
Modelle hauptsächlich im Maschinenbau, im Formen- und Werkzeugbau,
aber auch bei der Kleinserienfertigung in der Produktion.



Spitzenweite

1500 mm

Spitzenhöhe

180 mm

Außenschleifmaße

8 - 320 mm

Max. Werkstückgewicht

150 kg

Innenschleifdurchmesser mit Lünette 35 - 100 mm
Innenschleifdurchmesser ohne Lünette 30 - 100 mm
Innenschleiftiefe max. 125 mm
Tischschwenkbereich max. +3° bis -6°
Tischlängsbewegung max.

1500 mm

Tischvorschub 0,1 - 4 m/min
Man. Tischverfahrweg/Handradumdrehung 6 mm/U
Eilgang, hydraulisch 50 m/min.

Spindelstock



Spindeldrehzahl, stufenlos

25 - 220 U/min

Spindelkonus

MK 4

Schwenkbereich Arbeitsspindel

+90°

Schleifspindelstock



Schleifscheibengröße

400 x 50 x 203 mm

Schleifspindeldrehzahl

1670 U/min

Innenschleifspindeldrehzahl

10000 U/min

Schwenkbereich Schleifspindelstock

+/-30°

Verfahrweg des Schleifkopfes

180 mm

Skalenteilung

0,0025 mm

Reitstock



Pinolenaufnahme

MK 4

Pinolenweg

30 mm

Motorleistung



Schleifspindel

5,5 kW

Arbeitsspindel

1,5 kW

Innenschleifspindel 1,1 kW

Maschinenabmessung (B x T x H)

4700 x 1900 x 1500 mm

Gewicht

4300 kg

  • Der Ölfi lm zwischen Lager und Spindel reduziert die Vibrationen auf ein Minimum, dadurch wird eine hohe Oberfl ächengüte und Präzision erreicht
  •  Der großzügig dimensionierte Tisch kann zum Konischschleifen in zwei Richtungen geschwenkt werden und mittels einer Skala auf die gewünschte Position eingerichtet werden
  •  Präzise ausgerichteter Spindelkopf und stabiler Schleifspindelstock zur Erzielung von bestmöglichen Bearbeitungsergebnissen bei den verschiedensten Schleifvorgängen
  • Durch die starken Verrippungen und großzügig dimensionierten Wandungen ist das Maschinenuntergestell relativ unempfindlich gegenüber Temperaturschwankungen und Verformung
  • Doppelseitig gelagerte Schleifspindel mit dreisegmentierten, nachstellbaren Flächengleitlagern
  • Die Hauptspindel ist hydrodynamisch gelagert, d.h. durch den Ölfilm entsteht kein Kontakt zwischen Lager und Spindel

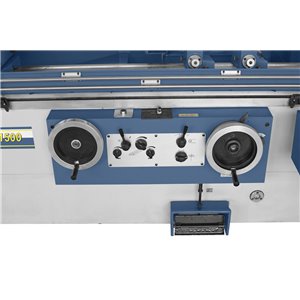

  • Tischlängsbewegung wahlweise manuell über Handrad oder automatisch über Hydraulikvorschub
  • Stufenlos einstellbare Vorschübe mit wahlweise vorwählbarer Haltezeit am Ende jeder Tischbewegung
  • Die Schleifspindelstockrückstellung erfolgt wahlweise hydraulisch oder mittels Handrad
  • Präzisionsgeschliffene und handgeschabte Führungsbahnen in der x- und y-Achse
  • Tischlängsführung und Schleifspindelstockquerführung, je eine V- und Flachführung



<span style="&quot;text-decoration:" underline;"="">Lieferumfang:

  • Schleifscheibe
  • Schleifscheibenflansch
  •  3-Backenfutter diam. 200 mm
  •  2 Stk. offene Lünetten
  • Geschlossene Lünette
  • Innenschleifeinrichtung
  • Halogenleuchte
  • Auswuchtstand
  • Auswuchtdorn
  • 2 Zentrierspitzen
  • Messplatte
  • 2-Achs-Positionsanzeige
  • Kühlmitteleinrichtung
  • Spritzschutz vorne und hinten
  • Schleifscheibenabrichter
  • Werkstückmitnehmer
  • Bedienwerkzeug
