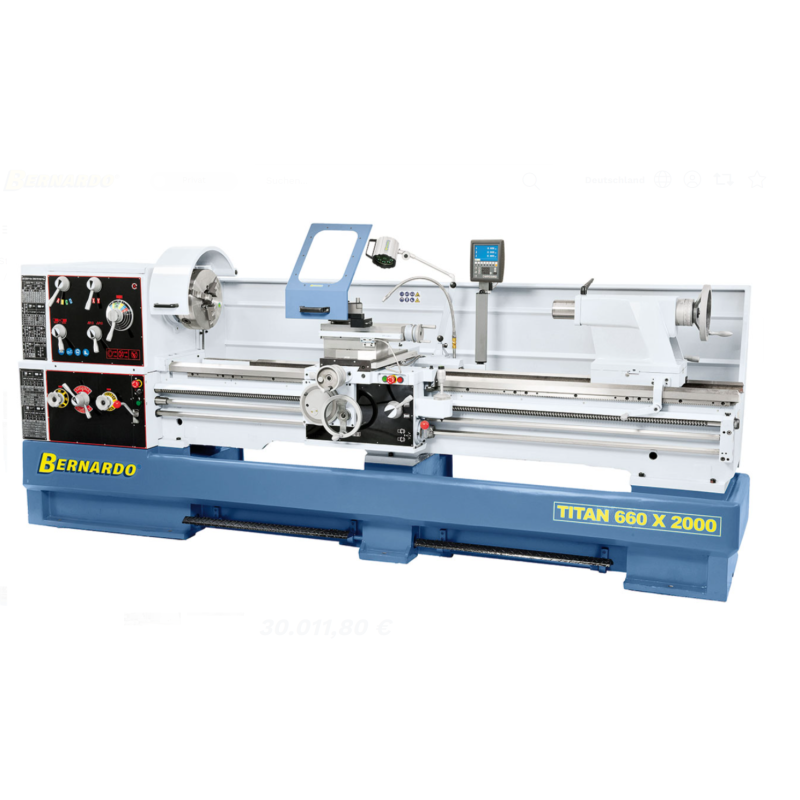

Titan 660 x 2000 Bernardo Universaldrehmaschine

03-1351XL

Neuer Artikel

5 Artikel

28 194,31 € inkl. MwSt.

-6%

Vorher 29 993,95 €

2900 kg
Lieferzeit 3 - 5 Werktage

Auf meine Wunschliste


Mehr Infos

Titan 660 x 2000 Bernardo Universaldrehmaschine


Die Produktionsdrehmaschine Titan 660 ist eine moderne, dem heutigen Stand der Technik entsprechende Maschine. Durch die große Bedienerfreundlichkeit (Eilgang, mechanische Lamellenkupplung, digitale Positionsanzeige und hoher Leistungsbereich) eignet sich dieses Modell besonders für den Maschinenbau, Anlagenbau, Produktion und Einzelanfertigung.




Technische Daten:


Spitzenweite

2000 mm

Spitzenhöhe

330 mm

Umlaufdurchmesser über Bett

660 mm

Umlaufdurchmesser über Kröpfung

900 mm

Umlaufdurchmesser über Planschlitten

460 mm

Bettbreite

400 mm

Spindelbohrung

105 mm

Spindelaufnahme

DIN 55029, D1-8

Drehzahlbereich

(16) 25 - 1600 U/min

Bereich Längsvorschübe

(25) 0,044 - 1,48 mm/U

Bereich Planvorschübe

(25) 0,022 - 0,740 mm/U

Metrische Gewinde

(54) 0,45 - 120 mm

Zollgewinde

(54) 7/16 - 80 Gg/1

Pinolendurchmesser

90 mm

Pinolenweg

235 mm

Pinolenaufnahme

MK 5

Motorleistung

7,5 kW (10,0 PS)

Maschinenabmessung (B x T x H)

3630 x 1200 x 1700 mm

Gewicht ca.

2900 kg


Besonderheiten:

  • Vielseitige Einsatzmöglichkeiten im allgemeinen Maschinenbau, Produktion, Einzelteilanfertigung, ...
  • Zentrale, handliche Schaltung für Vorschübe und Gewinde mit Leit- und Zugspindel
  • Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
  • Moderne Hauptspindellagerung mit Schrägrollenlager in Präzisionsausführung
  • Gehärtete und geschliffene Zahnräder und Wellen, auch im Vorschubgetriebe
  • Serienmäßig mit Eilgang längs und plan zur Reduzierung der Nebenzeiten
  • Große Spindelbohrung (105 mm) für Werkstücke mit großem Durchmesser
  • Sanftanlauf durch die mechanische Lamellenkupplung
  • Mechanische Fußbremse zur Reduzierung der Nebenzeiten
  • Beste Zerspannungsleistung auch beim Plandrehen
  • Zur Versteifung der Bettführung und zur Minimierung von Schwingungseinflüssen wurde das Bett mit kräftigen Rippen versehen



Lieferumfang:

  • 3-Achs-Positionsanzeige
  • 3-Backen-Stahlfutter PO3-315 mm / D8
  • Planscheibe K72-400 mm / D8
  • Aufspannscheibe 450 mm
  • 3-Achs-Positionsanzeige
  • Feststehende Lünette - Durchlass diam. max. 180 mm
  • Mitlaufende Lünette - Durchlass diam. max. 120 mm
  • 2 Zentrierspitzen
  • Magnetbremse nach CE-Norm
  • Elektromechanische Spindelbremse
  • Erstbefüllung mit Shell Tellus 46
  • Eilgang längs und plan
  • Kühlmitteleinrichtung
  • Schnellwechselstahlhalter System Multifix, Größe C
  • Halogenlampe
  • Wechselräder
  • Spänerückwand
  • Bedienwerkzeug



Lieferbares Sonderzubehör:

  • 4-Backen-Stahlfutter PO4-315 mm / D8, nach DIN 55029 (Art.Nr.:21-2042F)
  • 3-Backen-Stahlfutter PO3-400 mm / D8, nach DIN 55029 (Art.Nr.:21-1049F)
  • Weiche Monoblockbacken SJ-PS3-315 (Art.Nr.:21-3206)
  • Weiche Monoblockbacken SJ-PS3-400 (Art.Nr.:21-3207)
  • Weiche Monoblockbacken SJ-PS4-315 (Art.Nr.:21-3224)
  • Futterflansch FL 315 mm nach DIN 55029, D1-8 (Art.Nr.:21-4061)
  • Futterflansch FL 400 mm nach DIN 55029, D1-8 (Art.Nr.:21-4063)
  • Mitlaufende Körnerspitze PC - MK 5 (Art.Nr.:22-1004)
  • Mitlaufende Hochleistungs-Körnerspitze NCA-MK 5 (Art.Nr.:22-1011)
  • Mitlaufende Körnerspitze SMA, MK 5 inkl. 7 Einsätzen (Art.Nr.:22-1043)
  • Mitlaufender Zentrierkegel MK 5 - 150 mm (Art.Nr.:22-1065)
  • Spannzangenfutter 5C (Art.Nr.:22-1090)
  • Spannzangenset 5C / 3 - 26 mm, 24-tlg. (Art.Nr.:22-1097)
  • Wechselhalter mit geradem Einsatz für Größe C, 40 x 150 mm (Art.Nr.:23-1008C3)
  • Wechselhalter mit geradem Einsatz für Größe C, 45 x 170 mm (Art.Nr.:23-1008C5)
  • Wechselhalter mit Prismeneinsatz für Größe C, diam. 40 x 160 mm (Art.Nr.:23-1013)
  • Drehmeisselsatz mit HM-Wendeschneidplatten, 20 mm, 5-tlg. (Art.Nr.:44-2023)
  • Drehmeisselsatz mit HM-Wendeschneidplatten 20 mm, 6-tlg. inkl. Bohrstange (Art.Nr.:44-2054)
  • Drehmeißelsatz mit HM-Wendeplatten 20 mm, 7-tlg. (Art.Nr.:44-3088)
  • Maschinenschuh NE 120 (Art.Nr.:53-2011)

Wichtig: Bitte beachten Sie, dass einige Bilder in unseren Angeboten, die Maschinen teilweise mit Sonderzubehör zeigen die aber nicht immer im Lieferumfang enthalten sind! Beachten Sie bitte daher immer den angegebenen Lieferumfang und fragen im Zweifelsfall bei uns an!
