Titan 560 x 1500 Bernardo Universal Drehmaschine

03-1341XL

Neuer Artikel

Nicht mehr lieferbar

19 586,69 € inkl. MwSt.

-6%

Vorher 20 836,90 €

2370 kg
auf Anfrage

Auf meine Wunschliste


Mehr Infos

Die Produktionsdrehmaschine Titan 560 x 1500 wurde speziell zum wirtschaftlichen Herstellen von Einzelwerkstücken konzipiert. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre, wodurch diese Maschine universell einsetzbar ist.





Spitzenweite

1500 mm

Spitzenhöhe

280 mm

Umlaufdurchmesser über Bett

560 mm

Umlaufdurchmesser über Kröpfung

785 mm

Umlaufdurchmesser über Planschlitten

350 mm

Bettbreite

350 mm

Spindelbohrung

80 mm

Spindelaufnahme

DIN 55029, D1 - 8

Drehzahlbereich

(12) 25 - 1600 U/min

Bereich Längsvorschübe

(35) 0,059 - 1,646 mm/U

Bereich Planvorschübe

(35) 0,020 - 0,573 mm/U

Metrische Gewinde

(47) 0,2 - 14 mm

Zollgewinde

(60) 2 - 112 Gg/1

Pinolendurchmesser

75 mm

Pinolenweg

180 mm

Pinolenaufnahme

MK 5

Motorleistung

7,5 kW (10,0 PS)

Maschinenabmessung (B x T x H) 2840 x 1150 x 1460 mm

Gewicht ca.

2370 kg



  • Vielseitige Einsatzmöglichkeiten im allgemeinen Maschinenbau, Produktion, Einzelteilanfertigung, ...
  • Eine herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit großem Durchmesser
  • Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
  • Zentrale, handliche Schaltung für Vorschübe und Gewinde mit Leit- und Zugspindel
  • Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
  • Inklusive 4 einstellbare Nocken zur automatischen Abschaltung des Bettschlittens
  • Das Maschinenbett, aus einem Stück gegossen, ist äußerst verwindungssteif und vibrationsarm, womit eine wesentliche Voraussetzung für genaues Drehen erfüllt wird
  • Reitstock kann zum Kegeldrehen verstellt werden
  • Zentralschmierung für den Bettschlitten

Lieferumfang:

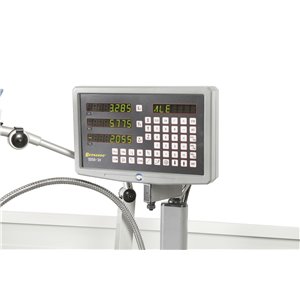

  • 3-Achs-Positionsanzeige
  • 3-Backen-Stahlfutter PO3-315 mm / D8
  • Planscheibe K72-400 mm / D8
  • Aufspannscheibe 450 mm
  • Feststehende Lünette- Durchlass diam. max. 180 mm
  • Mitlaufende Lünette- Durchlass diam. max. 120 mm
  • 2 Zentrierspitzen
  • Erstbefüllung mit Shell Tellus 46
  • Motor mit Magnetbremse nach CE-Norm
  • Elektromechanische Spindelbremse
  • Kühlmitteleinrichtung
  • Vierfachstahlhalter
  • Halogenlampe
  • Wechselräder
  • Gewindeuhr
  • Spänerückwand
  • Bedienwerkzeug



Lieferbares Sonderzubehör: ( gewünschtes Zubehör bitte links oben, die Artikelnummer, in der Artikelsuche Eingeben )

  • 3-Backenfutter DK11-250 mm / D8, nach DIN 55029 (Art.Nr.:21-0787)
  • 4-Backen-Stahlfutter PO4-315 mm / D8, nach DIN 55029 (Art.Nr.:21-2042F)
  • Weiche Monoblockbacken DSJ-DK11-250 (Art.Nr.:21-0855)
  • Weiche Monoblockbacken SJ-PS3-315 (Art.Nr.:21-3206)
  • Weiche Monoblockbacken SJ-PS4-315 (Art.Nr.:21-3224)
  • Mitlaufende Körnerspitze Type SMA, MK 5 inkl. 7 Einsätzen (Art.Nr.:22-1043)
  • Mitlaufende Präzisions-Körnerspitze NCA-MK5 (Art.Nr.:22-1011)
  • Mitlaufender Zentrierkegel MK 5 - 150 mm (Art.Nr.:22-1065)
  • Schnellwechselstahlhalter System Multifix, Größe C (Art.Nr.:23-1003)
  • Werksmontage Schnellwechselhalter** (Art.Nr.:23-1092)
  • Wechselhalter mit geradem Einsatz für Größe C, 40 x 150 mm (Art.Nr.:23-1008C3)
  • Wechselhalter mit Prismeneinsatz für Größe C, diam. 40 x 160 mm (Art.Nr.:23-1013)
  • HM-Drehmeißelsatz, 20 mm, 6-tlg. inkl. Bohrstange (Art.Nr.:44-2054)
  • Drehmeißelsatz mit HM-Wendeplatten 20 mm, 7-tlg. (Art.Nr.:44-3088)
  • Maschinenschuh NE 120 (Art.Nr.:53-2011)
  • Bernardo Kühlmittelflüssigkeit TURN, im 5 l Kanister (Art.Nr.:54-1202)
