Standard 165 TOP Bernardo Drehmaschine

03-1260

Neuer Artikel

Nicht mehr lieferbar

5 414,02 € inkl. MwSt.

-6%

Vorher 5 759,60 €

515 kg
auf Anfrage

Auf meine Wunschliste


Mehr Infos

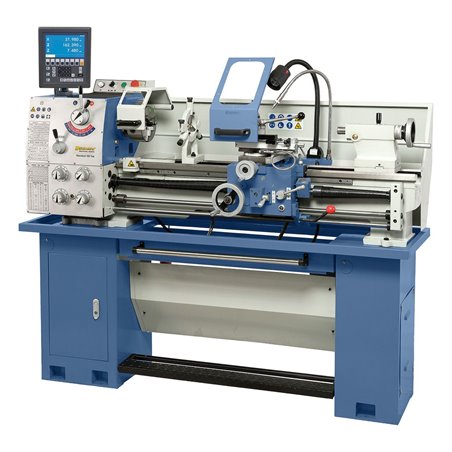

Standard 165 TOP Bernardo Leit- und Zugspindeldrehmaschine


überzeuget durch ihre stabile Konstruktion und einfache Handhabung. Eine große Grundausstattung beinhaltet schon das wichtigste Zubehör (3-Achs-Positionsanzeige, Lünetten, LED-Maschinenleuchte, Sicherheitseinrichtungen nach CE-Norm, …), wodurch diese Maschine universell einsetzbar ist. Das Modell Top verfügt zusätzlich über einen hochwertigen Drehmeißelsatz.

inkl. System Multifix Stahlhalter

Spitzenweite
1000 mm
Spitzenhöhe
175 mm
Umlaufdurchmesser über Bett
350 mm
Umlaufdurchmesser über Kröpfung*
450 mm
Umlaufdurchmesser über Planschlitten
190 mm
Bettbreite 180 mm
Spindelbohrung
38 mm
Spindelaufnahme
DIN 55029, D1-4
Drehzahlbereich
(8) 70 - 2000 U/min
Bereich Längsvorschübe
(40) 0,053 - 1,29 mm/U
Bereich Planvorschübe
(40) 0,013 - 0,31 mm/U
Metrische Gewinde
(32) 0,4 - 7 mm
Zollgewinde
(36) 4 - 60 Gg/1“
Pinolenweg
110 mm
Pinolenaufnahme
MK 3
Motor-Abgabeleistung S1 100%
1,5 kW (400 V)
Motor-Aufnahmeleistung S6 40% 2,2 kW (400 V)
Maschinenabmessung (B x T x H) 1730 x 700 x 1340 mm
Gewicht ca.
515 kg
* Bettlänge herausnehmbar: 220 mm

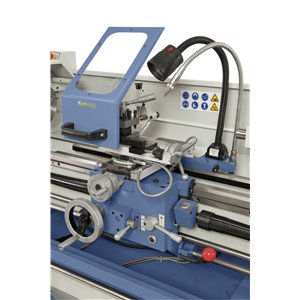

  • Komplettausstattung: 3-Achs-Positionsanzeige, LED-Maschinenleuchte, Untergestell, uvm.
  • Sehr handliche Maschine mit Leit- und Zugspindel zum Gewindeschneiden bzw. für den automatischen Vorschub
  • Herausnehmbare Brücke für die Bearbeitung von Werkstücken mit großem Durchmesser
  • Zur Minimierung von Schwingungseinfl üssen ist das massive Prismenbett zusätzlich mit Rippen versehen

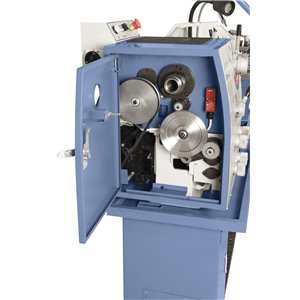

  • Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
  • Stark verripptes Prismenbett mit induktiv gehärteter und geschliffener Bettführung
  • Hauptspindel gehärtet und geschliffen, im Ölbad laufend

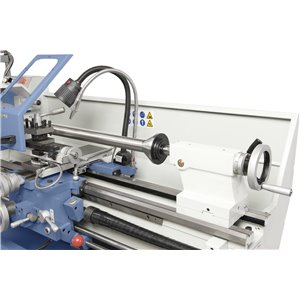

  • Verschiebbarer Reitstock zum Kegeldrehen, Handrad mit einstellbarer Feinskalierung (0,04 mm)

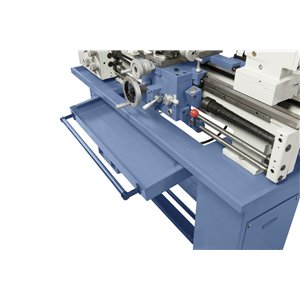

  • Platzsparende Aufstellmöglichkeit durch nach vorne ausziehbare Spänewanne



Lieferbares Sonderzubehör:

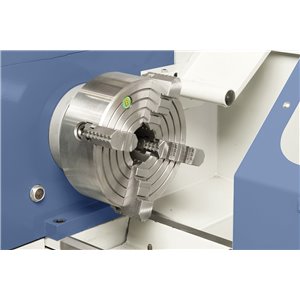

  • 4-Backenfutter DK12-160 mm / D4, nach DIN 55029 (Art.Nr.:21-0832)
  • 4-Backenfutter DK12-200 mm / D4, nach DIN 55029 (Art.Nr.:21-0833F)
  • Weiche Monoblockbacken DSJ-DK11-160 (Art.Nr.:21-0853)
  • Weiche Monoblockbacken DSJ-DK12-160 (Art.Nr.:21-0866)
  • Weiche Monoblockbacken DSJ-DK12-200 (Art.Nr.:21-0867)
  • Futterflansch FL 160 mm nach DIN 55029, D1-4 (Art.Nr.:21-4053)
  • Futterflansch FL 200 mm nach DIN 55029, D1-4 (Art.Nr.:21-4055)
  • Mitlaufende Körnerspitze Type PC - MK 3 (Art.Nr.:22-1002)
  • Mitl. Körnersp. mit 7 auswechselb. Einsätzen SMA - MK 3 (Art.Nr.:22-1041)
  • Mitlaufender Zentrierkegel MK 3 - 100 mm (Art.Nr.:22-1055)
  • Drehmeißelsatz mit HM-Wendeplatten 12 mm, 5-tlg. (Art.Nr.:44-2021)
  • Drehmeißelsatz mit HM-Wendeplatten 12 mm, 9-tlg. (Art.Nr.:44-3084)

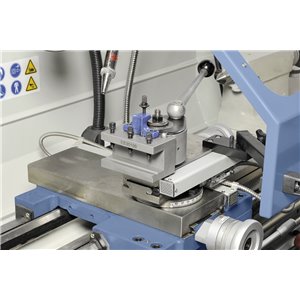

  • Schnellwechselstahlhalter System Multifix, Größe E (Art.Nr.:23-1001)
  • Werksmontage Schnellwechselhalter** (Art.Nr.:23-1092)
  • Wechselhalter mit geradem Einsatz für Größe E, 25 x 100 mm (Art.Nr.:23-1006E2)

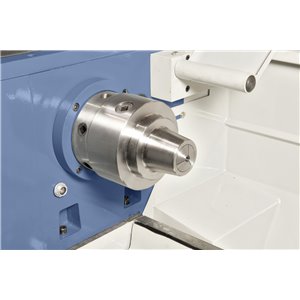

  • Spannzangenfutter 5C, D1-4 (Art.Nr.:22-1095)
  • Spannzangenset 5C, 3 - 26 mm, 24-tlg. (Art.Nr.:22-1097)
  • Spannzangenfutter ER 25 (Art.Nr.:22-1080)
  • Spannzangenset ER 25, 1 - 16 mm, 15-tlg. (Art.Nr.:26-1022)
  • Revolverkopf MK 3 mit 6 Stationen (Art.Nr.:22-1071)
  • Einsätze für Revolverkopf MK 3 (Art.Nr.:22-1076)
  • Zentrierbohrer 12-tlg. (Art.Nr.:41-1070)
  • Maschinenschuh MS 80 (Art.Nr.:53-2000)
  • Bernardo Kühlmittelflüssigkeit TURN, im 5 l Kanister (Art.Nr.:54-1202)
