Standard 165 Plus Bernardo Drehmaschine

03-1258

Neuer Artikel

5 Artikel

4 318,91 € inkl. MwSt.

-6%

Vorher 4 594,59 €

495 kg
Lieferzeit 3 - 5 Werktage

Auf meine Wunschliste


Mehr Infos

Standard 165 Plus Bernardo Leit- und Zugspindeldrehmaschine


ist eine Weiterentwicklung der bewährten 150er-Serie. Das Vorschubgetriebe wurde bedienerfreundlich überarbeitet und das Design des Getriebekopfes bekam ein modernes Gesicht. Für den anspruchsvollen Heimwerker bestens geeignet, wird diesem ein umfangreiches Standardzubehör und dadurch optimales Leistungspaket bei geringer Investition geboten.



Spitzenweite
1000 mm
Spitzenhöhe
175 mm
Umlaufdurchmesser über Bett
350 mm
Umlaufdurchmesser über Kröpfung*
450 mm
Umlaufdurchmesser über Planschlitten
190 mm
Bettbreite 180 mm
Spindelbohrung
38 mm
Spindelaufnahme
DIN 55029, D1-4
Drehzahlbereich
(8) 70 - 2000 U/min
Bereich Längsvorschübe
(40) 0,053 - 1,29 mm/U
Bereich Planvorschübe
(40) 0,013 - 0,31 mm/U
Metrische Gewinde
(32) 0,4 - 7 mm
Zollgewinde
(36) 4 - 60 Gg/1“
Pinolenweg
110 mm
Pinolenaufnahme
MK 3
Motor-Abgabeleistung S1 100%
1,5 kW (400 V)
Motor-Aufnahmeleistung S6 40% 2,2 kW (400 V)
Maschinenabmessung (B x T x H) 1730 x 700 x 1340 mm
Gewicht ca.
495 kg
* Bettlänge herausnehmbar: 220 mm



  • Vielseitige Einsatzmöglichkeiten: Ausbildungswerkstätten, Werkzeugbau, Reparaturbetriebe, …
  • Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
  • Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar

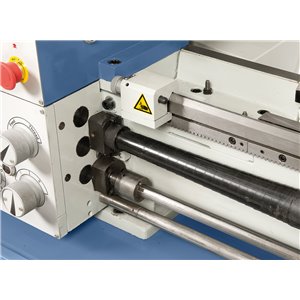

  • Sehr handliche Maschine mit Leit- und Zugspindel zum Gewindeschneiden bzw. für den automatischen Vorschub
  • Einhebelklemmung für Reitstock, verschiebbar zum Kegeldrehen
  • Die herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit großem Durchmesser
  • Spindellagerung mit 2 nachstellbaren Präzisionslagern
  • Gehärtete und geschliffene Zahnräder und Wellen
  • Platzsparende Aufstellmöglichkeit durch nach vorne ausziehbare Spänewanne
  • Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten



Lieferumfang:

  • 3-Backenfutter DK11-160 mm / D4
  • Planscheibe K72-200 mm / D4
  • Feststehende Lünette – Durchlass diam. max. 60 mm
  • Mitlaufende Lünette – Durchlass diam. max. 60 mm
  • Aufspannscheibe 250 mm
  • Vierfachstahlhalter
  • Schutzeinrichtung bei
  • Vierfachstahlhalter
  • Rutschkupplung
  • Mikrometerlängsanschlag
  • Kühlmitteleinrichtung
  • Ausziehbare Spänewanne
  • Motor mit Magnetbremse nach CE-Norm
  • Fußbremse
  • Spritzwand
  • Gewindeuhr
  • LED-Maschinenleuchte
  • Reduzierhülse
  • Wechselräder
  • 2 Zentrierspitzen
  • Untergestell
  • Bedienwerkzeug



Lieferbares Sonderzubehör:

  • 4-Backenfutter DK12-160 mm / D4, nach DIN 55029 (Art.Nr.:21-0832)
  • 4-Backenfutter DK12-200 mm / D4, nach DIN 55029 (Art.Nr.:21-0833F)
  • Weiche Monoblockbacken DSJ-DK11-160 (Art.Nr.:21-0853)
  • Weiche Monoblockbacken DSJ-DK12-160 (Art.Nr.:21-0866)
  • Weiche Monoblockbacken DSJ-DK12-200 (Art.Nr.:21-0867)
  • Futterflansch FL 160 mm nach DIN 55029, D1-4 (Art.Nr.:21-4053)
  • Futterflansch FL 200 mm nach DIN 55029, D1-4 (Art.Nr.:21-4055)
  • Mitlaufende Körnerspitze Type PC – MK 3 (Art.Nr.:22-1002)
  • Mitl. Körnersp. Mit 7 auswechselb. Einsätzen SMA – MK 3 (Art.Nr.:22-1041)
  • Mitlaufender Zentrierkegel MK 3 – 100 mm (Art.Nr.:22-1055)
  • Drehmeißelsatz mit HM-Wendeplatten 12 mm, 5-tlg. (Art.Nr.:44-2021)
  • Drehmeißelsatz mit HM-Wendeplatten 12 mm, 9-tlg. (Art.Nr.:44-3084)
  • Schnellwechselstahlhalter System Multifi x, Größe E (Art.Nr.:23-1001)
  • Werksmontage Schnellwechselhalter ** 23-1092)
  • Wechselhalter mit geradem Einsatz für Größe E, 25 x 100 mm (Art.Nr.:23-1006E2)

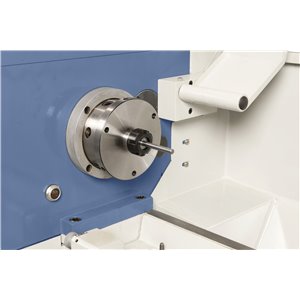

  • Spannzangenfutter 5 C, D1-4 (Art.Nr.:22-1095)
  • Spannzangenset 5C, 3 – 26 mm, 24-tlg. (Art.Nr.:22-1097)
  • Spannzangenfutter ER 25 (Art.Nr.:22-1080)
  • Spannzangenset ER 25- 1 – 16 mm, 15-tlg. (Art.Nr.:26-1022)
  • Revolverkopf MK 3 mit 6 Stationen (Art.Nr.:22-1071)
  • Einsätze für Revolverkopf MK 3 (Art.Nr.:22-1076)
  • Zentrierbohrer 12-tlg. (Art.Nr.:41-1070)
  • Maschinenschuh MS 80 (Art.Nr.:53-2000)
  • Kühlmittelkonzentrat TURN, 1:20 verdünnbar, im 5 l Kanister (Art.Nr.:54-1202)
