Solid 460 x 1500 Vario Bernardo Drehmaschine

03-1321XL

Neuer Artikel

Nicht mehr lieferbar

18 307,01 € inkl. MwSt.

-6%

Vorher 19 475,54 €

2020 kg
auf Anfrage

Auf meine Wunschliste


Mehr Infos

Die Universaldrehmaschine Solid 460 x 1500 Vario inkl. 3-Achs-Digitalanzeige und Schnellwechselstahlhalter wurde speziell zum wirtschaftlichen Herstellen von Einzelwerkstücken und kleinen Serien mit hoher Präzision konzipiert. Durch die große Bedienerfreundlichkeit eignet sich dieses Modell besonders für den Maschinenbau, Anlagenbau, Produktion und Einzelanfertigung.

Technische Spezifikationen

Spitzenweite

1500 mm

Spitzenhöhe

230 mm

Umlaufdurchmesser über Bett

460 mm

Umlaufdurchmesser über Kröpfung

690 mm

Umlaufdurchmesser über dem Planschlitten

274 mm

Bettbreite

300 mm

Spindelbohrung

58 mm

Spindelaufnahme

DIN 55029, D1 - 6

Drehzahlbereich, 2 Stufen

30 - 400 / 400 - 2000 U/min

Bereich Längsvorschübe

(42) 0,031 - 1,7 mm/U

Bereich Planvorschübe

(42) 0,014 - 0,784 mm/U

Metrische Gewinde

(41) 0,1 - 14 mm

Zollgewinde

(60) 2 - 112 Gg/1“

Pinolendurchmesser

60 mm

Pinolenweg

130 mm

Pinolenaufnahme

MK 4

Motorleistung

5,5 kW (7,5 PS)

Maschinenabmessung (B x T x H)

2750 x 1080 x 1370 mm

Gewicht ca.

2020 kg

Features

  • Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
  • Serienmäßig mit Delta-Frequenzumrichter für hohes Drehmoment im unteren Drehzahlbereich und annähernd konstante Drehzahl unter Last
  • Stufenlose Drehzahlregelung, die eingestellte Drehzahl wird über eine Digitalanzeige abgelesen
  • Gehärtete und geschliffene Zahnräder und Wellen, auch im Vorschubgetriebe
  • Inklusive 4 einstellbare Nocken zur automatischen Abschaltung des Bettschlittens
  • Zentrale, handliche Schaltung für Vorschübe und Gewinde, mit Leit- und Zugspindel
  • Die Zahnräder sind großdimensioniert, gehärtet und präzisionsgeschliffen
  • Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
  • Das Maschinenbett in einem Stück gegossen, ist äußerst verwindungssteif und vibrationsarm, womit eine wesentliche Voraussetzung für genaues Drehen erfüllt wird



Lieferumfang:

  • 3-Achs-Positionsanzeige
  • 3-Backenfutter PS3-250 mm / D6
  • Planscheibe K72-320 mm / D6
  • Feststehende Lünette - Durchlass diam. max. 150 mm
  • Mitlaufende Lünette - Durchlass diam. max. 110 mm
  • Erstbefüllung mit Shell Tellus 46
  • Aufspannscheibe 350 mm
  • Schnellwechselstahlhalter
  • Schutzeinrichtung bei Schnellwechselstahlhalter
  • Fußpedal mit Bremsfunktion nach CE
  • Kühlmitteleinrichtung
  • Frequenzumrichter
  • Rutschkupplung

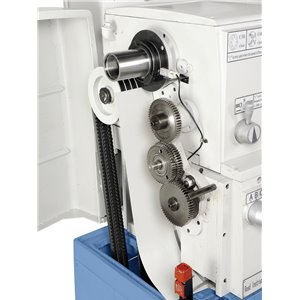

  • Wechselräder
  • Reduzierhülse
  • 2 Zentrierspitzen
  • Gewindeuhr
  • LED-Maschinenleuchte
  • Spänerückwand
  • Bedienwerkzeug



Lieferbares Sonderzubehör:

  • Bernardo Standard-4-Backenfutter DK12-D, DIN 55029, DK12-200/D6, Gussausführung (Art. Nr.: 21-0835)
  • Bernardo Standard-4-Backenfutter PS4, DIN 6350, PS4-250, Gussausführung (Art. Nr.: 21-2003F)
  • Weiche Monoblockbacken SJ-PS3-250 (Art. Nr.: 21-3205)
  • Weiche Aufsatzbacken STJ-PS3-250 (Art. Nr.: 21-3243)
  • Grundbacken MJ-PS3-250 (Art. Nr.: 21-3283)
  • Umkehr-Aufsatzbacken TJ-PS3-250 (Art. Nr.: 21-3323)
  • Weiche Monoblockbacken SJ-PS4-250 (Art. Nr.: 21-3223)
  • Weiche Monoblockbacken DSJ-DK12-200 (Art. Nr.: 21-0867)
  • Kurzkegelflansch FL nach DIN 55029 200 / D6, futterseitig plan, Gusskörper (Art. Nr.: 21-4057)
  • Kurzkegelflansch FL nach DIN 55029 250 / D6, futterseitig plan, Gusskörper (Art. Nr.: 21-4058)
  • Mitlaufende Körnerspitze PC - MK 4 (Art. Nr.: 22-1003)
  • Mitl. Körnersp. mit 7 auswechselb. Einsätzen SMA-MK 4 (Art. Nr.: 22-1042)
  • Mitlaufende Hochleistungs-Körnerspitze NCK-A MK 4 (Art. Nr.: 22-1026)
  • Mitlaufender Zentrierkegel MK 4 / 125 mm (Art. Nr.: 22-1060)
  • Revolverkopf MK 4 mit 6 Stationen (Art. Nr.: 22-1072)
  • Einsätze für Revolverkopf MK 4 (Art. Nr.: 22-1077)
  • Spannzangenfutter 5C mit Aufnahme D1-6 (Art. Nr.: 22-1096)
  • Spannzangenset 5C / 3 - 26 mm, 24-tlg. (Art. Nr.: 22-1097)
  • Wechselhalter mit geradem Einsatz für Größe B 25 x 120 mm (Art. Nr.: 23-1007B1)
  • Wechselhalter mit geradem Einsatz für Größe B 32 x 140 mm (Art. Nr.: 23-1007B4)
  • Wechselhalter mit Prismeneinsatz für Größe B diam. 32 x 130 mm (Art. Nr.: 23-1012)
  • Drehmeisselsatz mit HM-Wendeplatten, 20 mm, 7-tlg., Satz E (Art. Nr.: 44-3088)
  • Drehmeisselsatz mit HM-Wendeplatten 20 mm, 6-tlg. inkl. Bohrstange (Art. Nr.: 44-2054)
  • Maschinenschuh NE 160 (Art. Nr.: 53-2012)
  • Universal-Kühlmittelkonzentrat RK 12, 5 Liter Kanister (Art. Nr.: 54-1206)
