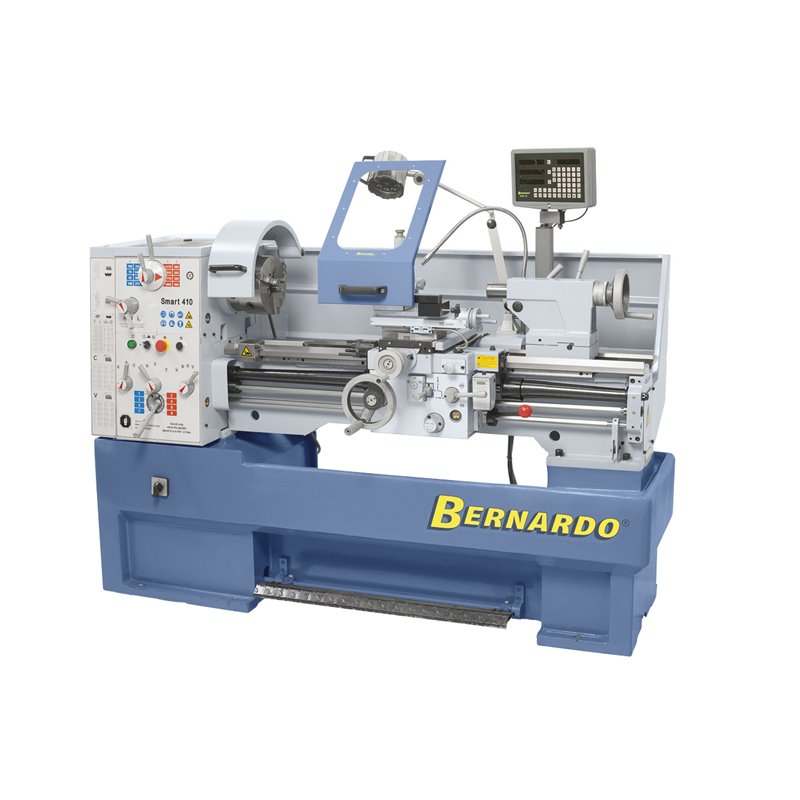

Smart 410 x 1500 Bernardo Drehmaschine

03-1299XL

Neuer Artikel

5 Artikel

12 516,02 € inkl. MwSt.

-6%

Vorher 13 314,91 €

1810 kg
Lieferzeit 3 - 5 Werktage

Auf meine Wunschliste


Mehr Infos

Die Universaldrehmaschine Smart 410 x 1500 eignet sich zur Ausführung von leichten und mittelschweren Dreharbeiten. Schon die Grundausstattung behinhaltet alle wichtigen Zubehöre (3-Backenfutter, Lünetten, Wechselräder, ...), wodurch diese Maschine universell einsetzbar ist.

Inkl. 3-Achs Digitalanzeige



Spitzenweite
1500 mm
Spitzenhöhe
205 mm
Umlaufdurchmesser über Bett
410 mm
Umlaufdurchmesser über Kröpfung
580 mm
Umlaufdurchmesser über dem Planschlitten
255 mm
Bettbreite 250 mm
Spindelbohrung
52 mm
Spindelaufnahme
DIN 55029, D1 - 6
Drehzahlbereich
(16) 45 - 1800 U/min
Bereich Längsvorschübe
(17) 0,05 - 1,7 mm/U
Bereich Planvorschübe
(17) 0,025 - 0,85 mm/U
Metrische Gewinde
(42) 0,2 - 14 mm
Zollgewinde
(45) 2 - 72 Gg/1“
Pinolendurchmesser
50 mm
Pinolenweg
120 mm
Pinolenaufnahme
MK 4
Motorleistung
3,3 kW (4,5 PS)
Maschinenabmessung (B x T x H) 2530 x 1000 x 1450 mm
Gewicht ca.
1810 kg
  • Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
  • Mechanische Fußbremse zur Reduzierung der Nebenzeiten
  • Zentrale, handliche Schaltung für Vorschübe und Gewinde mit Leit- und Zugspindel
  • Moderne Hauptspindellagerung mit Schrägkugellagern in Präzisionsausführung
  • Die Zahnräder sind großdimensioniert, gehärtet und präzisionsgeschliffen
  • Gehärtete und geschliffene Zahnräder und Wellen, auch im Vorschubgetriebe
  • Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
  • Verschiebbarer Reitstock zum Kegeldrehen, Handrad mit einstellbarer Feinskalierung (0,02 mm)
  • Die herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit großem Durchmesser
Lieferumfang:
  • Digitalanzeige
  • 3-Backenfutter DK11-200 mm / D6
  • Planscheibe K72-250 mm / D6
  • Aufspannscheibe 350 mm
  • Feststehende Lünette- Durchlass diam. max. 135 mm
  • Mitlaufende Lünette- Durchlass diam. max. 65 mm
  • Kühlmitteleinrichtung
  • Vierfachstahlhalter
  • Mikrometer-Längsanschlag
  • Gewindeuhr
  • Magnetbremse nach CE-Norm
  • Elektromechanische Spindelbremse
  • Spindelbremse
  • Erstbefüllung mit Shell Tellus 46
  • Halogenleuchte
  • Wechselräder
  • 2 Zentrierspitzen
  • Spänerückwand
  • Bedienungswerkzeug



Lieferbares Sonderzubehör:

  • 4-Backenfutter DK12-200 mm / D6, nach DIN 55029 (Art.Nr.:21-0835)
  • Weiche Monoblockbacken DSJ-DK11-200 (Art.Nr.:21-0854)
  • Weiche Aufsatzbacken DSTJ-DK11-200 (Art.Nr.:21-0878)
  • Grundbacken DMJ-DK11-200 (Art.Nr.:21-0900)
  • Umkehraufsatzbacken DTJ-DK11-200 (Art.Nr.:21-0922)
  • 3-Backenfutter PS3-250 / D6, nach DIN 55029 (Art.Nr.:21-1056F)
  • Weiche Monoblockbacken SJ-PS3-250 (Art.Nr.:21-3205)
  • Bernardo Standard-4-Backenfutter DK12-D, DIN 55029, DK12-200/D6, Gussausführung (Art.Nr.:21-0835)
  • Weiche Monoblockbacken DSJ-DK12-200 (Art.Nr.:21-0867)
  • Kurzkegelflansch FL nach DIN 55029 200 / D6, futterseitig plan, Gusskörper (Art.Nr.:21-4057)
  • Mitlaufende Körnerspitze PC - MK 4 (Art.Nr.:22-1003)
  • Mitlaufende Präzions-Körnerspitze NCA-MK 4 (Art.Nr.:22-1010)
  • Mitl. Körnersp. mit 7 auswechselb. Einsätzen SMA - MK 4 (Art.Nr.:22-1042)
  • Mitlaufender Zentrierkegel MK 4 / 125 mm (Art.Nr.:22-1060)
  • Revolverkopf MK 4 mit 6 Stationen (Art.Nr.:22-1072)
  • Einsätze für Revolverkopf MK 4 (Art.Nr.:22-1077)
  • Spannzangenfutter 5C mit Aufnahme D1 - 6 (Art.Nr.:22-1096)
  • Spannzangenset 5C / 3 - 26 mm, 24-tlg (Art.Nr.:22-1097)
  • Schnellwechselstahlhalterset System Multifix Größe B, inkl. 4 gerader Einsätze (Art.nr.:23-1002)
  • Werksmontage Schnellwechselhalter ** (Art.Nr.:23-1092)
  • Wechselhalter mit geradem Einsatz für Größe B, 25 x 120 mm (Art.Nr.:23-1007B1)
  • Wechselhalter mit geradem Einsatz für Größe B, 32 x 140 mm (Art.Nr.:23-1007B4)
  • Wechselhalter mit Prismeneinsatz für Größe B, diam. 32 x 130 mm (Art.Nr.:23-1012)
  • Schnellspannbohrfutter 1 - 16 mm / B 16 (Art.Nr.:24-1082)
  • Drehmeisselsatz mit HM-Wendeschneidplatten 20 mm, 5-tlg. (Art.Nr.:44-2023)
  • Drehmeisselsatz mit HM-Wendeschneidplatten 20 mm, 6-tlg. inkl. Bohrstange (Art.Nr.:44-2054)
  • Drehmeisselsatz mit HM-Wendeschneidplatten 20 mm, 7-tlg., Satz E (Art.Nr.:44-3088)
  • Maschinenschuh MS 80 (Art.Nr.:53-2000)
  • Bernardo Kühlmittelflüssigkeit TURN für Drehmaschinen, im 5 l Kanister (Art.Nr.:54-1202)
