Proficenter 550 WQV Bernardo Bearbeitungszenter

03-1240

Neuer Artikel

5 Artikel

2 633,18 € inkl. MwSt.

-6%

Vorher 2 801,26 €

165 kg
Lieferzeit 3 - 5 Werktage

Auf meine Wunschliste


Mehr Infos

Proficenter 550 WQV Bernardo Bearbeitungszenter


Das Bearbeitungszentrum Proficenter 550 WQV lässt für Feinmechaniker, Ausbildungs- und Lehrwerkstätten, usw. keine Wünsche offen. Bohren, Fräsen und Drehen auf kleinstem Raum, serienmäßig mit digitaler Anzeige für Bohrtiefe und Drehzahl zum komfortablen Arbeiten, sowie eine große Spindelbohrung, alles kombiniert in einer Maschine.





Drehmaschine



Spitzenweite

550 mm

Spitzenhöhe

125 mm

Umlaufdurchmesser über Bett

250 mm

Spindelbohrung

26 mm

Aufnahme in der Spindelbohrung

MK 4

Drehzahlbereich, stufenlos

50 - 2000 U/min

Bereich Längsvorschübe

(6) 0,07 - 0,40 mm

Bereich Planvorschübe

(4) 0,03 - 0,075 mm

Metrische Gewinde

(18) 0,2 - 3,5 mm

Zollgewinde

(21) 8 - 56 Gg/1"

Pinolenweg

70 mm

Pinolenaufnahme

MK 2

Motor-Abgabeleistung S1 100%

0,75 kW / 230 V

Motor-Aufnahmeleistung S6 40%

1,0 kW / 230 V

Fräsaufsatz



Bohrleistung in Stahl

16 mm

Stirnfräser max.

50 mm

Schaftfräser max.

16 mm

Ausladung

150 mm

Spindeldrehzahl

50 - 2250 U/min

Spindelaufnahme

MK 2

Fräskopf schwenkbar

-90° bis +90°

Höhenverstellung Fräskopf

195 mm

Motor-Abgabeleistung S1 100%

0,50 kW / 230 V

Motor-Aufnahmeleistung S6 40%

0,75 kW / 230 V





Maschinenabmessung (B x T x H)*

1210 x 610 x 860 mm

Gesamtgewicht ca.

165 kg


* ohne Untergestell

  • Gehärtete Hauptspindel, serienmäßig mit 26 mm Bohrung
  • Elektronisch, stufenlose Drehzahlregelung, dadurch optimale Anpassung an das Werkstück

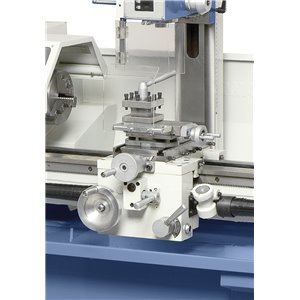

  • Serienmäßig mit Längs- und Planvorschub ausgestattet
  • Prismenbett mit großer Auflagefläche, induktiv gehärtet und geschliffen
  • Nach den strengen Vorgaben des Bernardo-Standards gefertigt
  • Präzise Spindellagerung mit 2 nachstellbaren Präzisionskegelrollenlagern

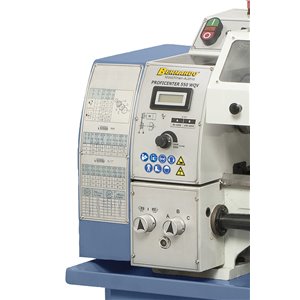

  • Bedienungsfreundliche Anordnung der Schaltelemente am Getriebekopf
  • Sicherheitsschalter nach IP 54 mit Unterspannungsauslöser
  • Erweiteter Einsatzbereich durch den schwenkbaren Fräskopf (-90° bis +90°)
  • Fräsaufsatz mit Digitalanzeige für den Pinolenhub





Lieferumfang:

  • 3-Backenfutter DK11-125 mm
  • Futterflansch 125 mm
  • Zahnkranzbohrfutter 1 - 13 mm / B 16
  • Bohrfutterdorn MK 2 / B 16
  • Feste Körnerspitzen
  • Gewindeuhr
  • Wechselräder
  • Vierfachstahlhalter
  • Planschlitten mit Obersupport
  • Digitale Pinolenhubanzeige
  • Digitale Drehzahlanzeige
  • Anzugspindel M 10
  • Futterschutz
  • Leitspindelabdeckung
  • Bedienwerkzeug



Lieferbares Sonderzubehör:

  • Flansch 125 mm  (Art.Nr.:03-1750)
  • Aufspannscheibe diam. 240 mm (Art.Nr.:03-1755)
  • Feststehende Lünette (Art.Nr.:03-1760)
  • Mitlaufende Lünette (Art.Nr.:03-1765)
  • Fräser-Spannzangenfutter OZ-Set MK 2, 4 - 16 mm, 9-tlg. (Art.Nr.:18-1006)
  • Fräser-Spannzangenfutter ER-Set MK 2, 3 - 25 mm, 16-tlg. (Art.Nr.:26-1005)
  • Bernardo Standard-4-Backenfutter DK12, DIN 6350, DK12-125, Gussausführung (Art.Nr.:21-0802)
  • Weiche Monoblockbacken DSJ-DK12-125 (Art.Nr.:21-0865)
  • Weiche Monoblockbacken DSJ-DK11-125 (Art.Nr.:21-0852)
  • Bernardo - Planscheibe K72 nach DIN 6350 K72 - 125 (Art.Nr.:21-5002)
  • Mitlaufende Körnerspitze PC - MK 2 (Art.Nr.:22-1001)
  • Mitl. Körnersp. mit 7 auswechselb. Einsätzen SMA - MK 2 (Art.Nr.:22-1040)
  • Revolverkopf MK 2 mit 3 Stationen, inkl. Einsätze (Art.Nr.:22-1068)
  • Revolverkopf MK 2 mit 4 Stationen, inkl. Einsätze (Art.Nr.:22-1069)
  • Revolverkopf MK 2 mit 6 Stationen (Art.Nr.:22-1070)
  • Einsätze für Revolverkopf MK 2 (Art.Nr.:22-1075)
  • Spannzangenset ER 25, 1 - 16 mm, 15-tlg. (Art.Nr.:26-1022)
  • Spannzangenfutter ER 25 (Art.Nr.:22-1080)
  • Schnellwechselstahlhalterset System Multifix Größe A, inkl. 4 gerader Einsätze (Art.nr.:23-1000)
  • Montagekosten für Multifix A bzw. E ** (Art.Nr.:23-1090)
  • Schnellwechselstahlhalterset Modell Bernardo Gr. 1, inkl. 4 Einsätze (Art.Nr.:23-1055)
  • Wechselhalter mit geradem Einsatz für Größe 1 (Art.Nr.:23-1058)
  • Montagekosten für Schnellwechselstahlhalter Bernardo (Gr.1, 2, 3) ** (Art.Nr.:23-1089)
  • Schwenkbarer Rundtisch RT 4 S - 100 mm (Art.Nr.:27-1034)
  • Präzisions-Maschinenschraubstock PS 50 (Art.Nr.:28-2025)
  • Schnellspannschraubstock SP 55 (Art.Nr.:28-2045)
  • Satz Schaftfräser 4 - 16 mm, 7-tlg. (Art.Nr.:42-1005)
  • Satz Schaftfräser TiN-beschichtet, 3 - 12 mm, 12-tlg. (Art.Nr.:42-1019)
  • HSS-Drehmeisselsatz, 12 mm, 8-tlg. (Art.Nr.:44-1025)
  • Drehmeisselsatz mit HM-Wendeschneidplatten 12 mm, 5-tlg. (Art.Nr.:44-2021)
  • Drehmeisselsatz mit HM-Wendeschneidplatten 12 mm, 4-tlg., inkl. Bohrstange (Art.Nr.:44-2031)
  • Drehmeisselsatz mit HM-Wendeschneidplatten 12 mm, 6-tlg. inkl. Bohrstange (Art.Nr.:44-2052)
  • Drehmeisselsatz mit HM-Wendeschneidplatten 12 mm, 9-tlg., Satz C (Art.Nr.:44-3084)
  • Universal-Kühlmitteleinrichtung mit Plastikbehälter 14 Liter - 230 V (Art.Nr.:51-1003)
  • Untergestell D3 (Art.Nr.:56-1055)
