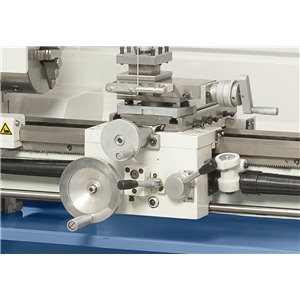

Profi 700 BQV inkl. 2-Achs-Digitalanzeige Bernardo Leit- und Zug

03-1173

Neuer Artikel

5 Artikel

3 344,61 € inkl. MwSt.

-6%

Vorher 3 558,10 €

235 kg
Lieferzeit 3 - 5 Werktage

Auf meine Wunschliste


Mehr Infos

Die Leitspindeldrehmaschine Profi 700 BQV wird nach Werkzeugmachergenauigkeit gefertigt. Das Ablesen der elektronisch einstellbaren Geschwindigkeit erfolgt komfortabel über eine Digitalanzeige. Das Modell Profi 700 BQV verfügt zusätzlich über einen Quervorschub, wodurch die Produktivität erheblich gesteigert wird.





Spitzenweite

700 mm

Spitzenhöhe

150 mm

Umlaufdurchmesser über Bett

280 mm

Spindelbohrung

38 mm

Aufnahme in der Spindelbohrung

MK 5

Drehzahlbereich, stufenlos

50 - 850 / 110 - 1800 U/min

Bereich Längsvorschübe

(14) 0,07 - 0,65 mm/U

Bereich Planvorschübe

(11) 0,03 - 0,12 mm/U

Metrische Gewinde

(18) 0,2 - 3,5 mm

Zollgewinde

(21) 8 - 56 Gg/1"

Pinolenweg

85 mm

Pinolenaufnahme

MK 3

Motor-Abgabeleistung S1 100%

1,0 kW / 230 V

Motor-Aufnahmeleistung S6 40%

1,35 kW / 230 V

Maschinenabmessung (B x T x H)

1380 x 640 x 500 mm

Gewicht ca.

235 kg

ohne Untergestell

  • Serienmäßig mit elektronisch stufenloser Drehzahlregelung
  • Mit Leitspindel zum Gewindeschneiden bzw. für den automatischen Längsvorschub
  • Serienmäßig mit Zugspindel für den automatischen Längs- und Quervorschub
  • Serienmäßig mit 38 mm Spindelbohrung
  • Hohe Rundlaufgenauigkeit der Spindelnase (≤ 0,009 mm) aufgrund Präzisionskegelrollenlager
  • Solides Maschinenbett mit induktiv gehärteter und geschliffener Bettführung
  • Verschiebbarer Oberschlitten in x-Achsenrichtung
  • Durchzugsstarker Antriebsmotor, auch bei Dauerbelastung
  • Reitstock kann zum Kegeldrehen verschoben werden
  • Bedienungsfreundliche Anordnung der Schaltelemente
  • Führungen über Keilleisten spielfrei nachstellbar



<span 160="" 3-backenfutter="" digitale="" dk11-160="" feste="" futterflansch="" mit="" planschlitten="" span="" style="" text-decoration:"="">Lieferbares Sonderzubehör:

  • Fräsaufsatz FA 25 (zur Selbstmontage) (Art.Nr.:03-1739)
  • Flansch 160 mm  (Art.Nr.:03-1797)
  • Aufspannscheibe diam. 240 mm (Art.Nr.:03-1789)
  • Feststehende Lünette (Art.Nr.:03-1800)
  • Mitlaufende Lünette (Art.Nr.:03-1805)
  • Bernardo Standard-4-Backenfutter DK12, DIN 6350, DK12-160, Gussausführung (Art.Nr.:21-0803)
  • Weiche Monoblockbacken DSJ-DK12-160 (Art.Nr.:21-0866)
  • Weiche Monoblockbacken DSJ-DK11-160 (Art.Nr.:21-0853)
  • Bernardo - Planscheibe K72 nach DIN 6350 K72 - 160 (Art.Nr.:21-5003)
  • Mitlaufende Körnerspitze PC - MK 3 (Art.Nr.:22-1002)
  • Mitl. Körnersp. mit 7 auswechselb. Einsätzen SMA - MK 3 (Art.Nr.:22-1041)
  • Mitlaufender Zentrierkegel MK 3 / 100 mm (Art.Nr.:22-1055)
  • Revolverkopf MK 2 mit 3 Stationen, inkl. Einsätze (Art.Nr.:22-1068)
  • Revolverkopf MK 2 mit 4 Stationen, inkl. Einsätze (Art.Nr.:22-1069)
  • Reduzierhülse MK 3 / 2 (Art.Nr.:24-1022)
  • Revolverkopf Mk 3 mit 6 Stationen (Art.Nr.:22-1071)
  • Einsätze für Revolverkopf MK 3 (Art.Nr.:22-1076)
  • Spannzangenset ER 25, 1 - 16 mm, 15-tlg. (Art.Nr.:26-1022)
  • Spannzangenfutter ER 25 (Art.Nr.:22-1080)
  • Schnellwechselstahlhalterset System Multifix Größe A, inkl. 4 gerader Einsätze (Art.nr.:23-1000)
  • Werksmontage Schnellwechselhalter * (Art.Nr.:23-1092)
  • Schnellwechselstahlhalterset Modell Bernardo Gr. 2, inkl. 4 Einsätze (Art.Nr.:23-1056)
  • Wechselhalter mit geradem Einsatz für Größe 2 (Art.Nr.:23-1059)
  • Wechselhalter mit Prismeneinsatz für Größe 2 (Art.Nr.:23-1062)
  • Abstechhalter für Größe 2 (Art.Nr.:23-1065)
  • Werksmontage Schnellwechselhalter * (Art.Nr.:23-1092)
  • Bohrfutterdorn mit Mitnehmerlappen MK 3 - B 16 (Art.Nr.:24-1005)
  • Schnellspannbohrfutter 1 - 16 mm / B 16 (Art.Nr.:24-1082)
  • HSS-Drehmeisselsatz, 12 mm, 8-tlg. (Art.Nr.:44-1025)
  • Drehmeisselsatz mit HM-Wendeschneidplatten 12 mm, 5-tlg. (Art.Nr.:44-2021)
  • Drehmeisselsatz mit HM-Wendeschneidplatten 12 mm, 4-tlg., inkl. Bohrstange (Art.Nr.:44-2031)
  • Drehmeisselsatz mit HM-Wendeschneidplatten 12 mm, 6-tlg. inkl. Bohrstange (Art.Nr.:44-2052)
  • Drehmeisselsatz mit HM-Wendeschneidplatten 12 mm, 9-tlg., Satz C (Art.Nr.:44-3084)
  • Universal-Kühlmitteleinrichtung mit Plastikbehälter 14 Liter - 230 V (Art.Nr.:51-1003)
  • Untergestell D6 (Art.Nr.:56-1061)
  • Untergestell Deluxe (Art.Nr.:56-1062)
